Solenoid (Canister Purge, VIS, EEGR), MAF Sensor Circuit

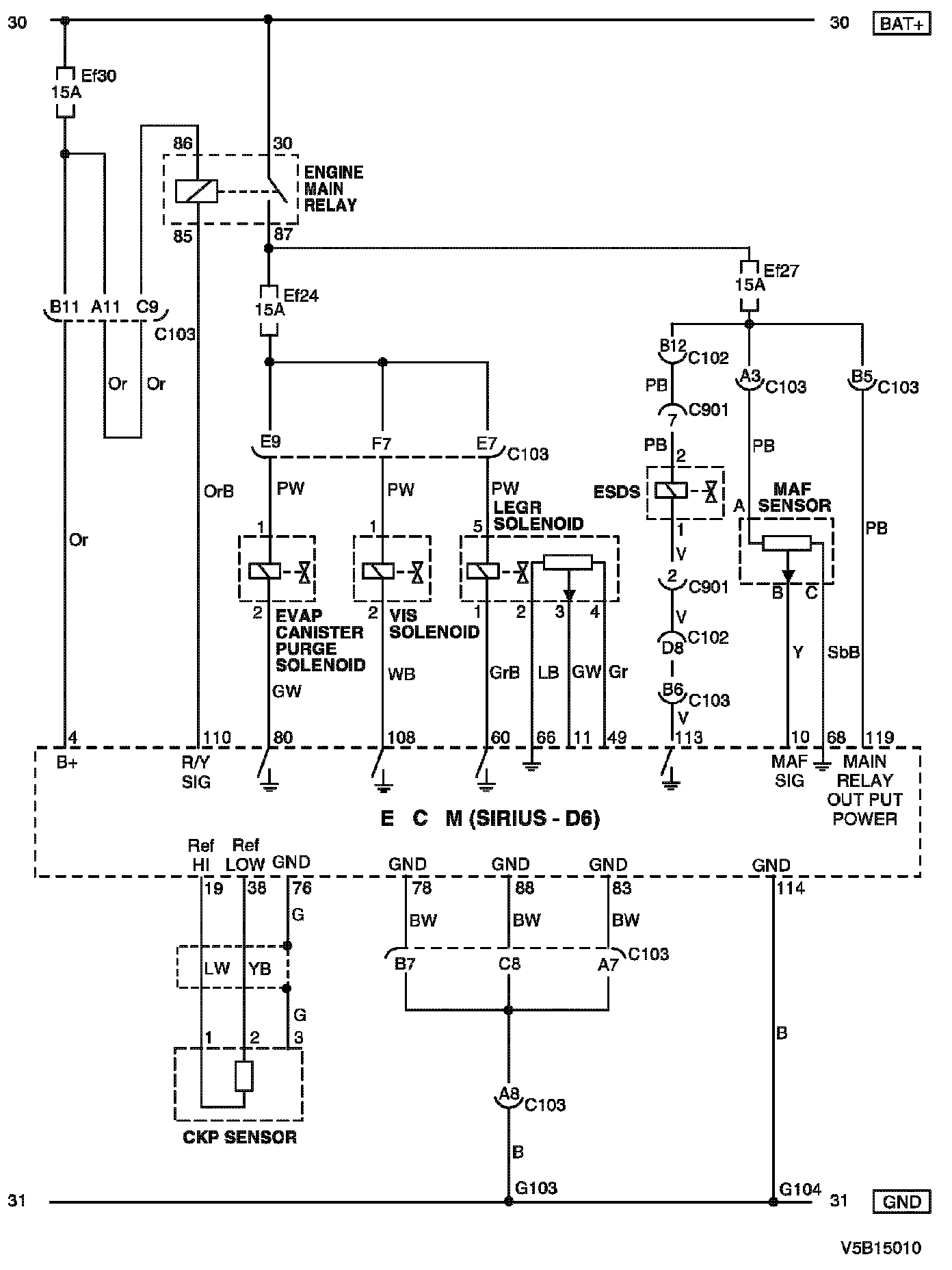

Solenoid (Canister Purge, VIS, EEGR), MAF Sensor Circuit Diagram:
WIRING DIAGRAM
C102 - G104:

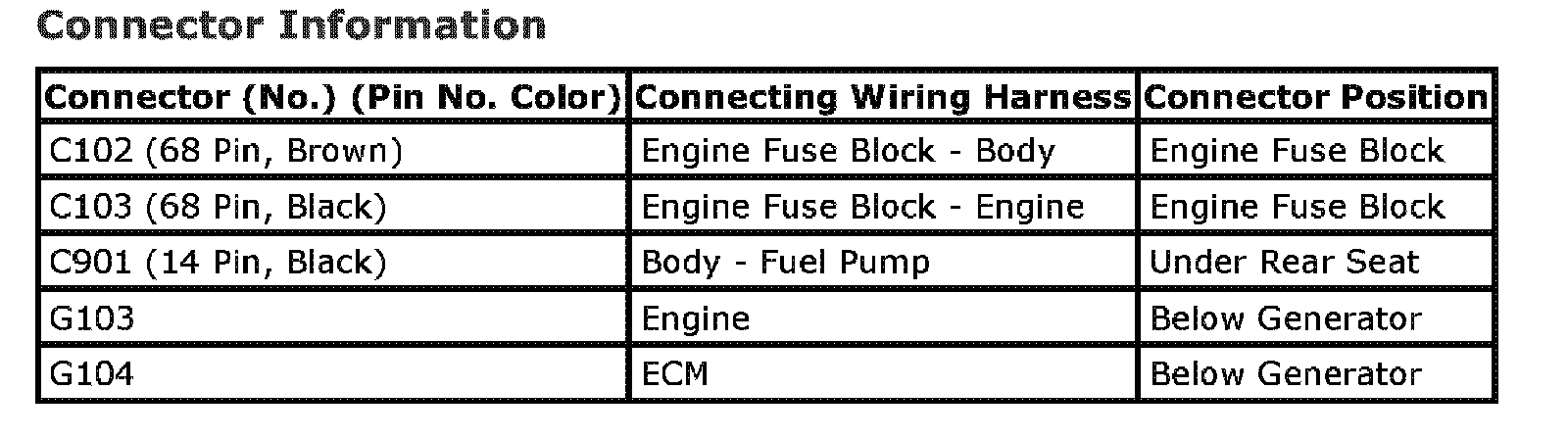

CONNECTOR INFORMATION

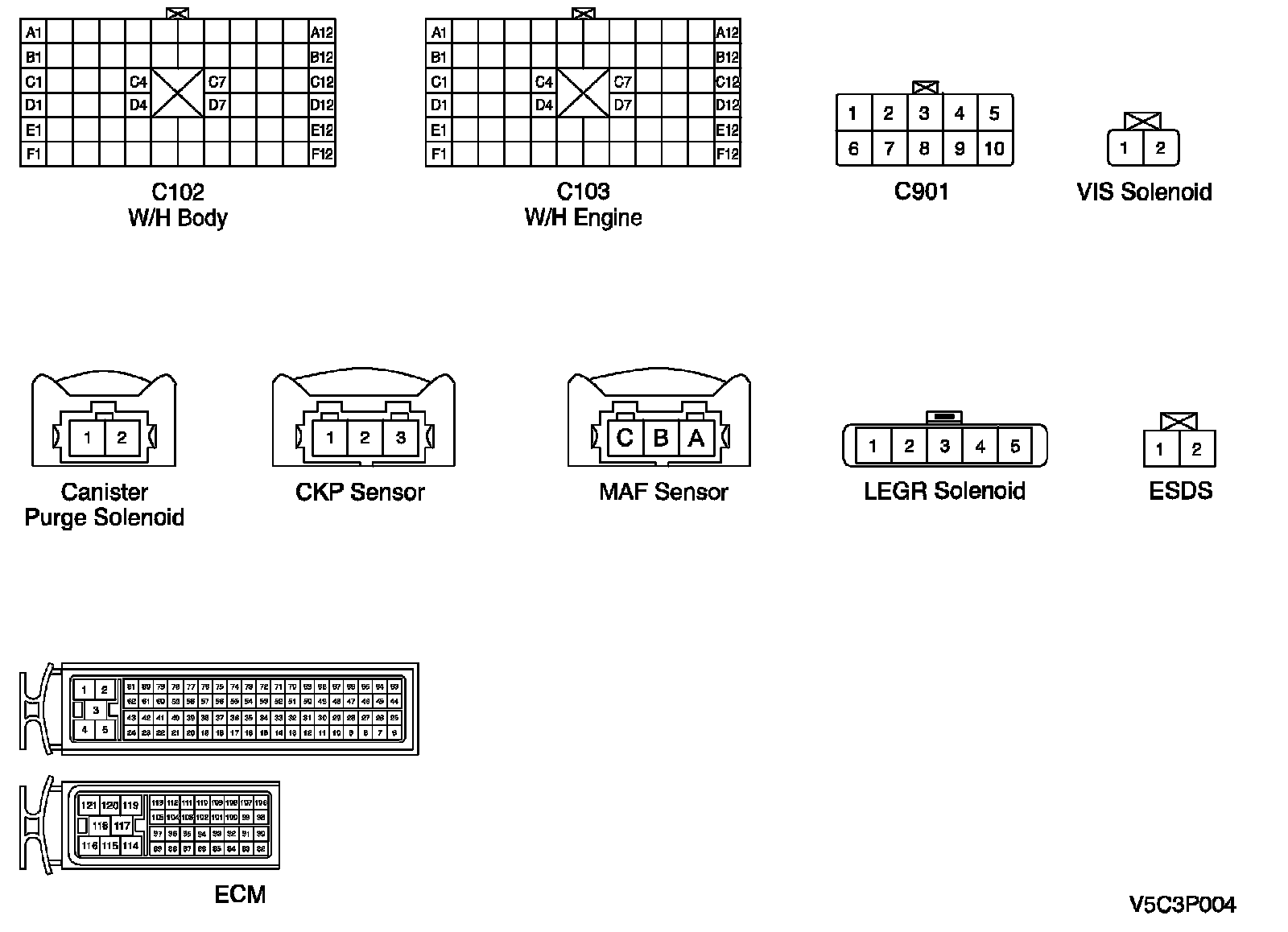

Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H ENGINE:
W/H ENGINE:
W/H ENGINE:

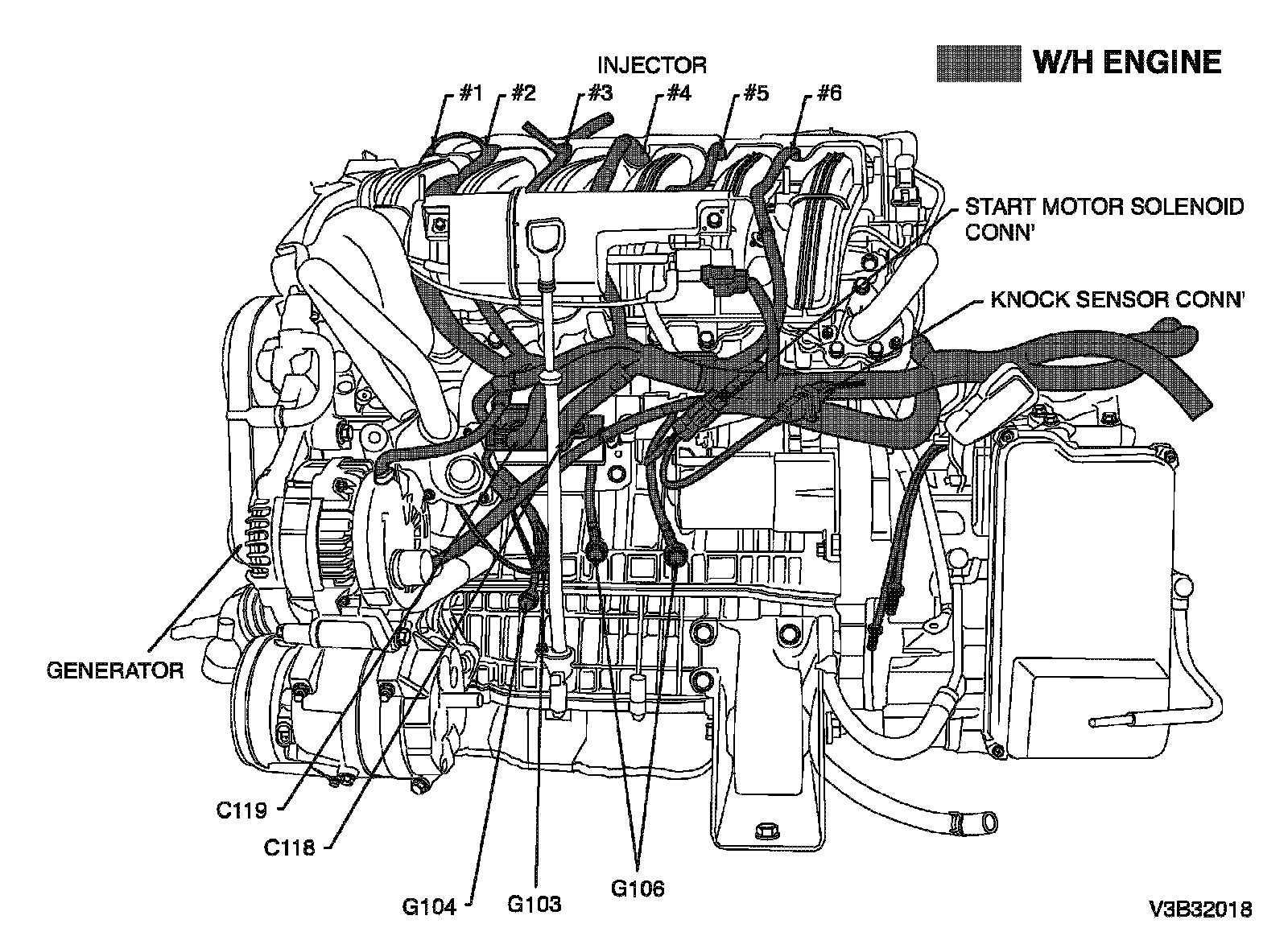

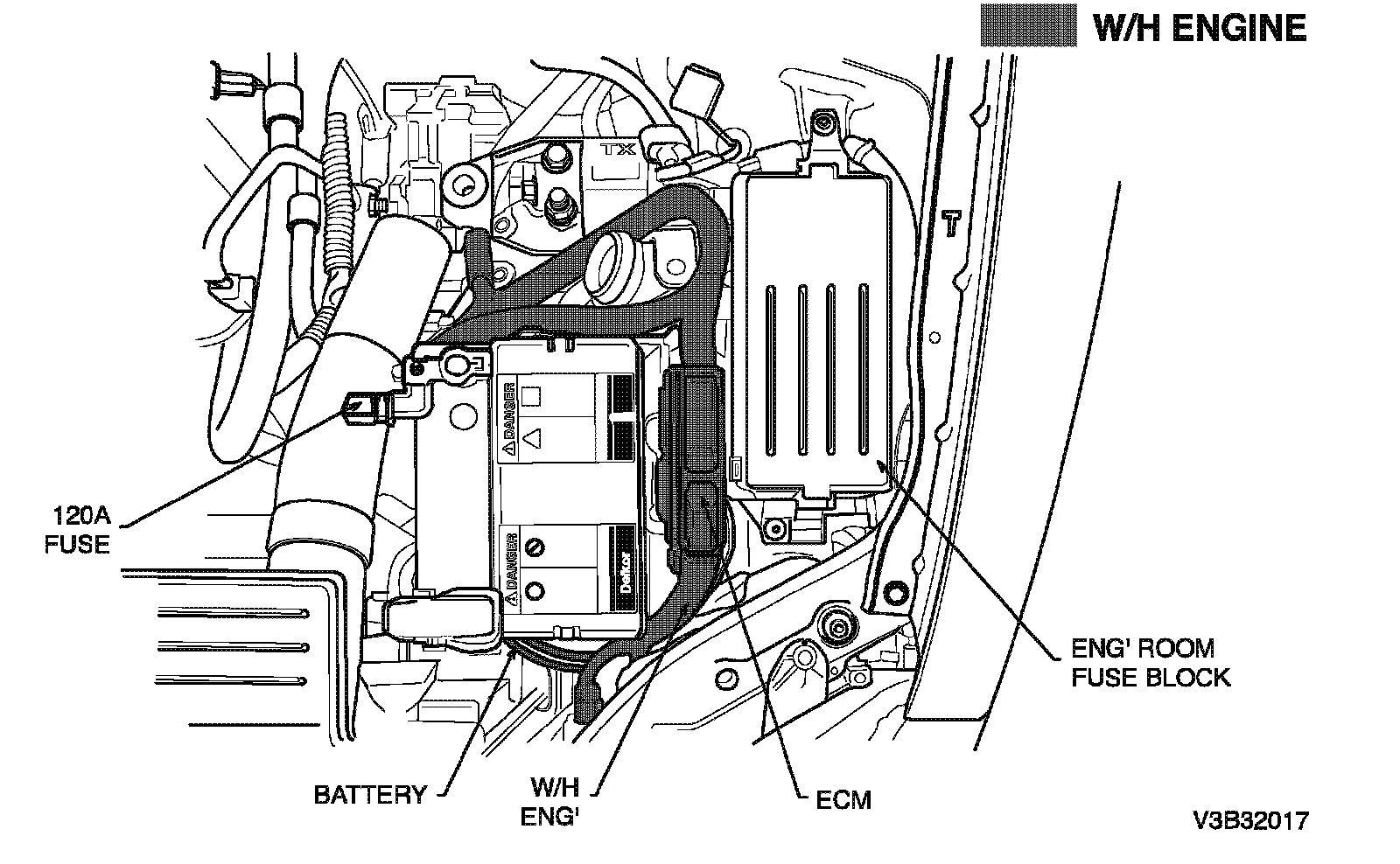

POSITION OF CONNECTORS AND GROUNDS
