System Diagram

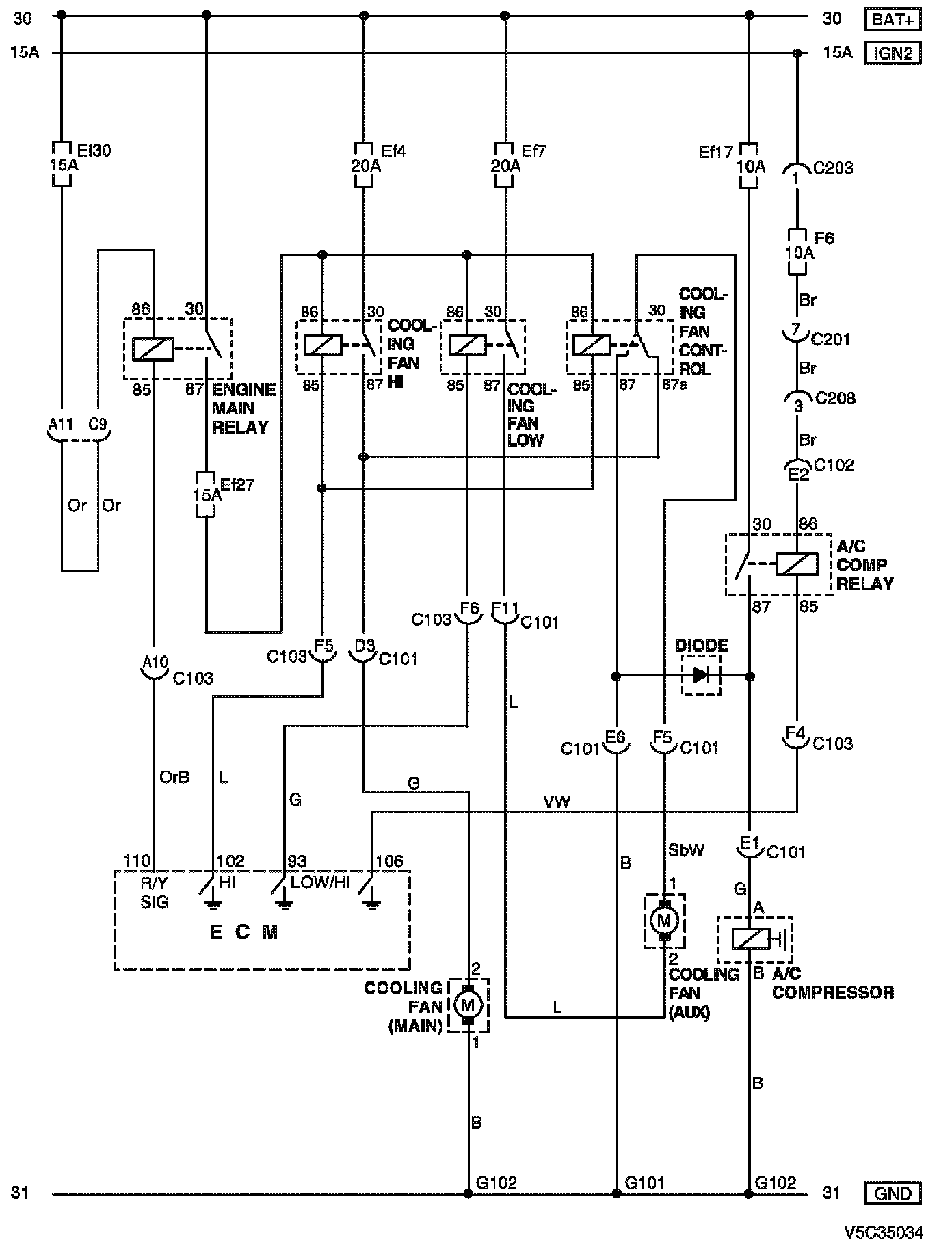

Radiator Cooling Fan Circuit Diagram:
WIRING DIAGRAM
C101 - G102:

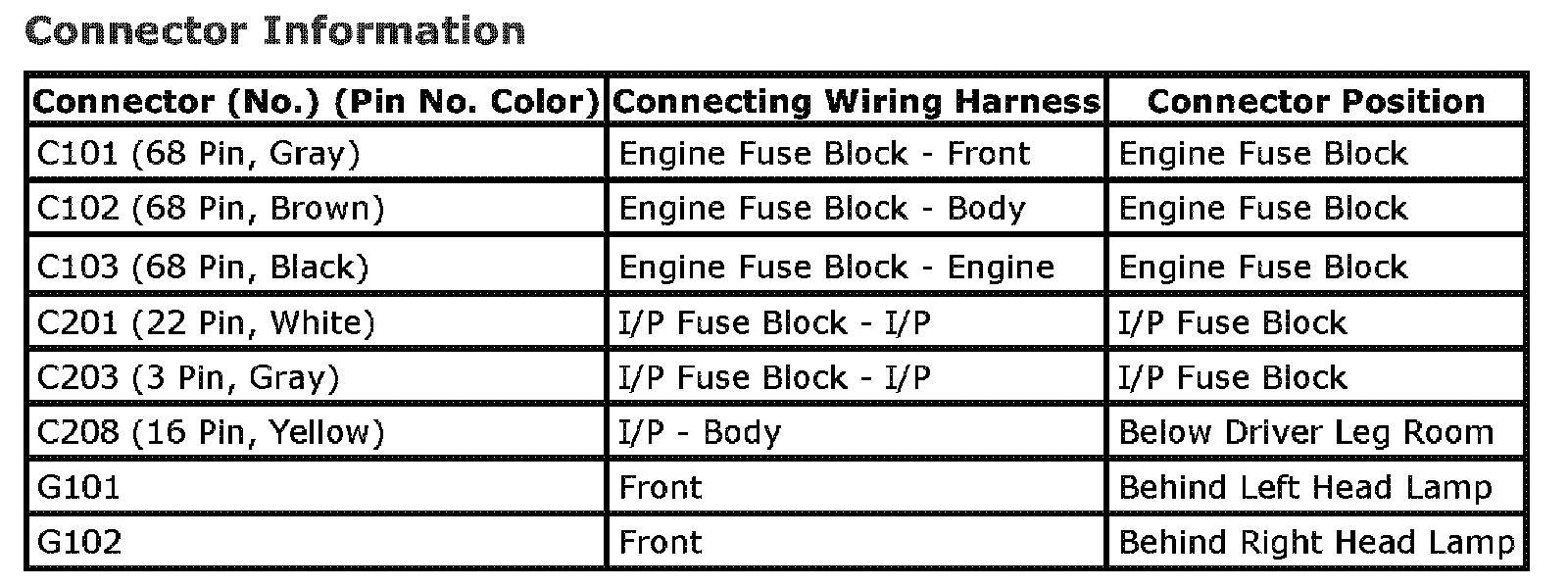

CONNECTOR INFORMATION
Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H INSTRUMENT PANEL:
W/H FRONT:
POSITION OF CONNECTORS AND GROUNDS
