Audio System Wiring Diagram

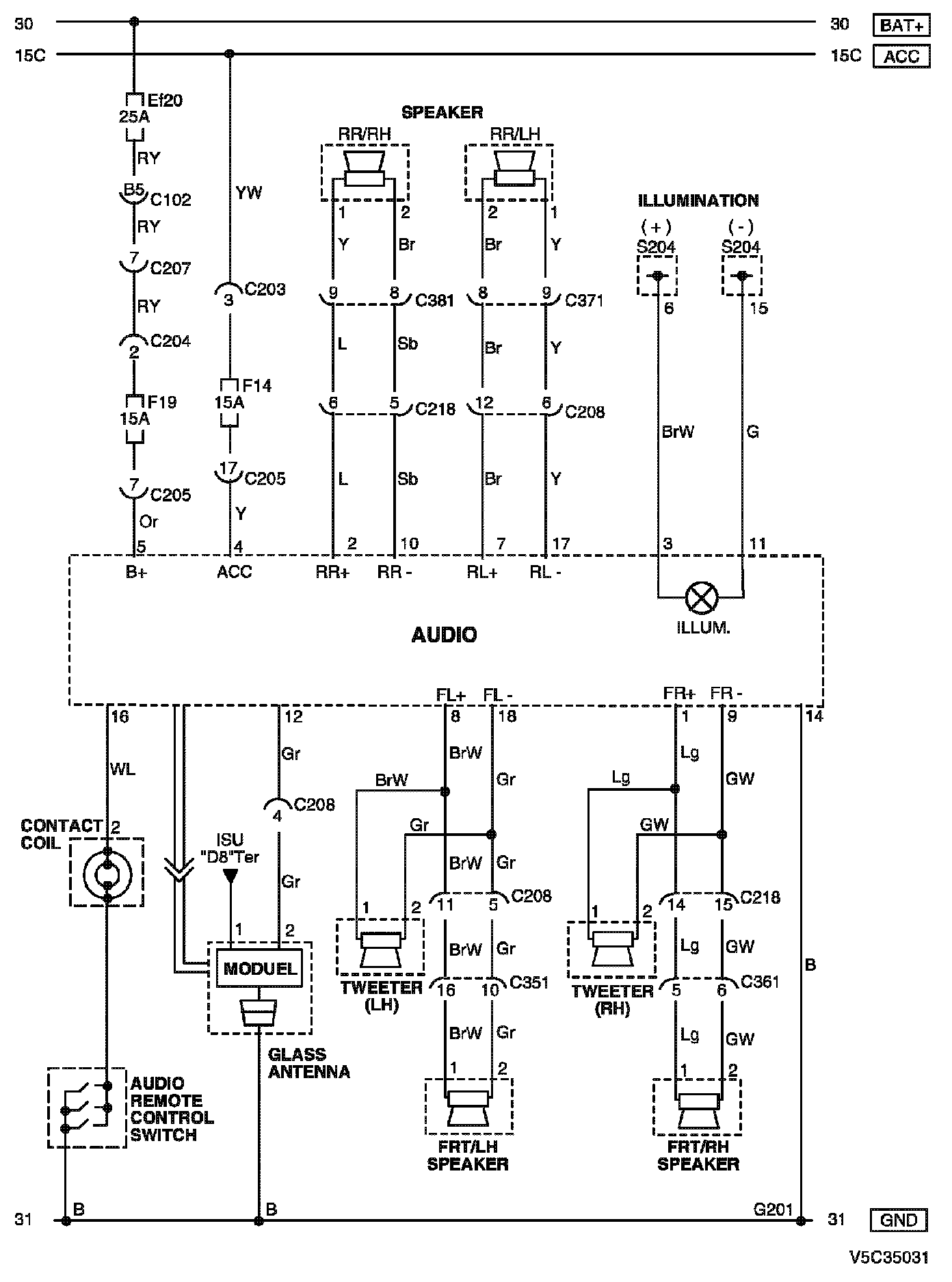

Audio System Circuit Diagram:
WIRING DIAGRAM
C102 - G201:
CONNECTOR INFORMATION

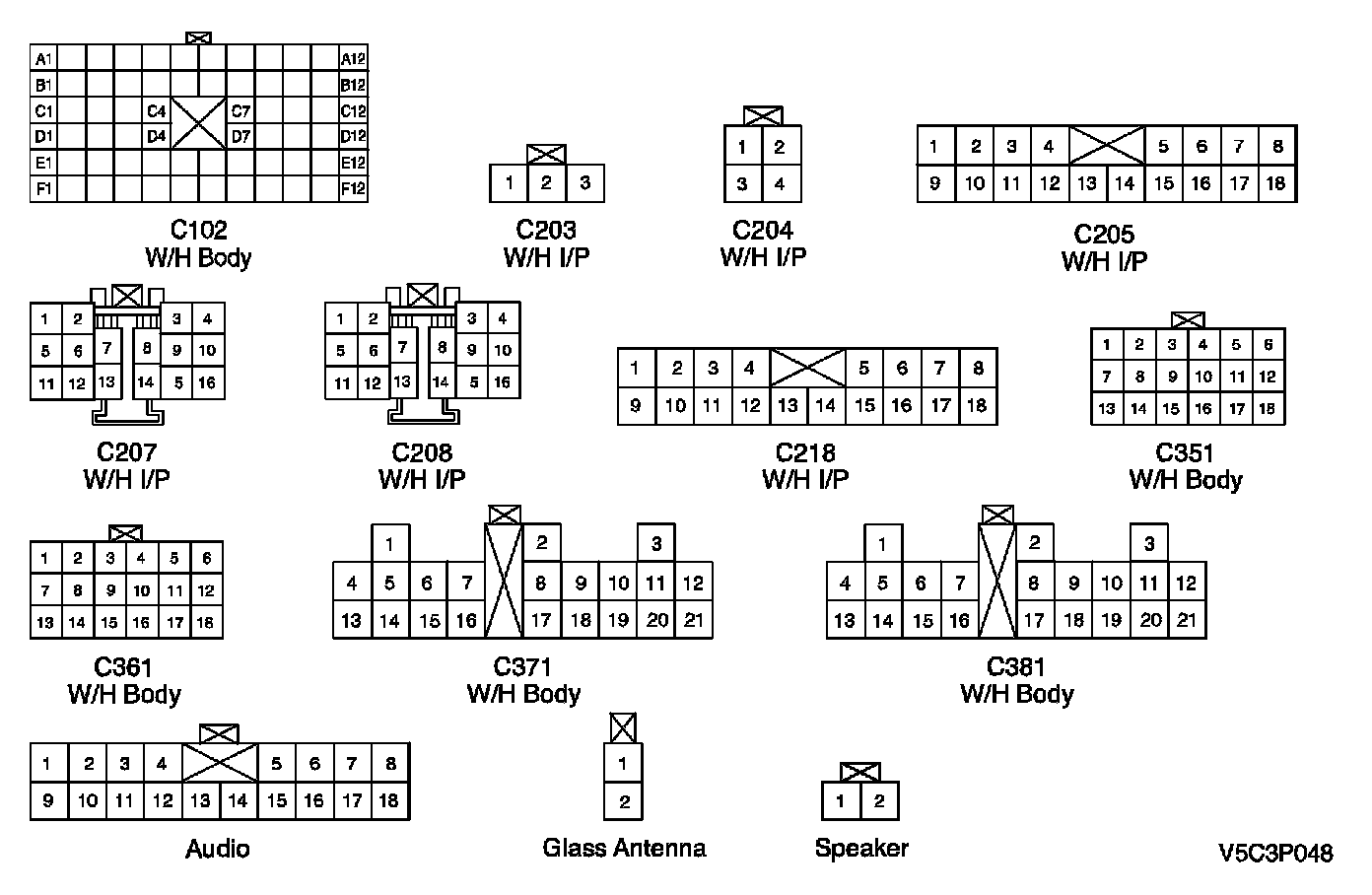

Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H INSTRUMENT PANEL:
POSITION OF CONNECTORS AND GROUNDS

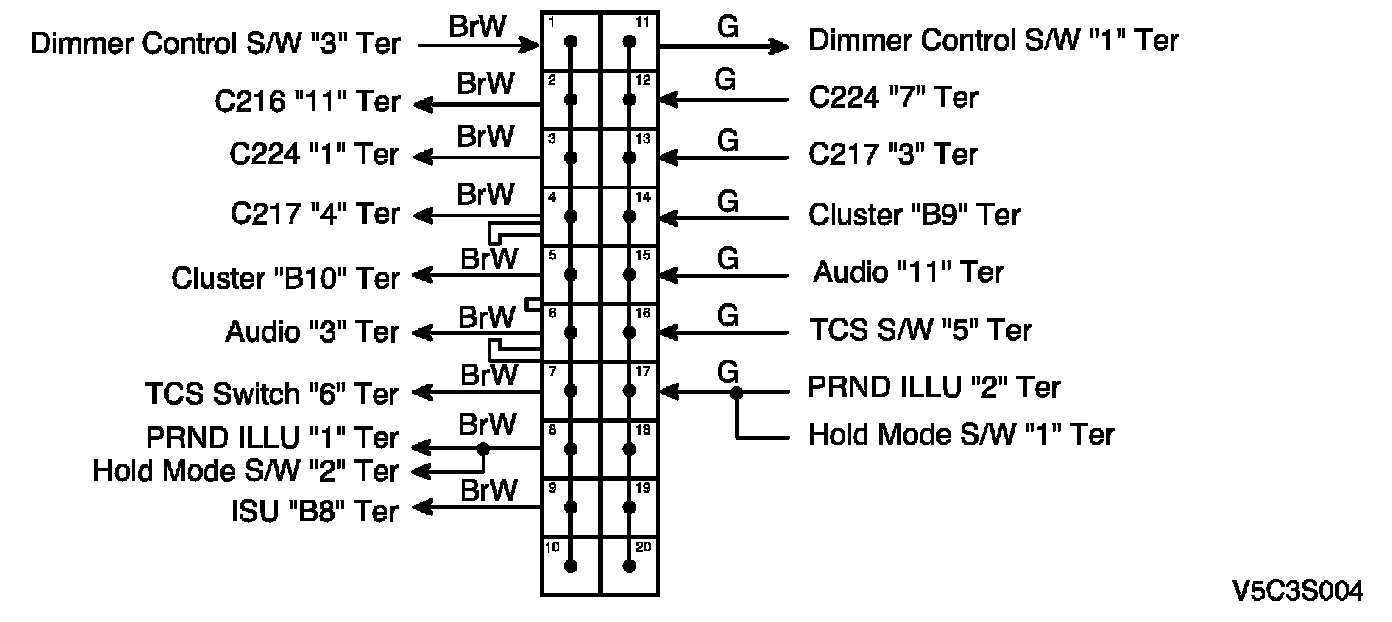

S204 (RED):
SPLICE PACK
