Warning (ABS, Parking Brake, Charging, TCS, SSPS, MIL) Lamp and TCS Active Lamp Circuit

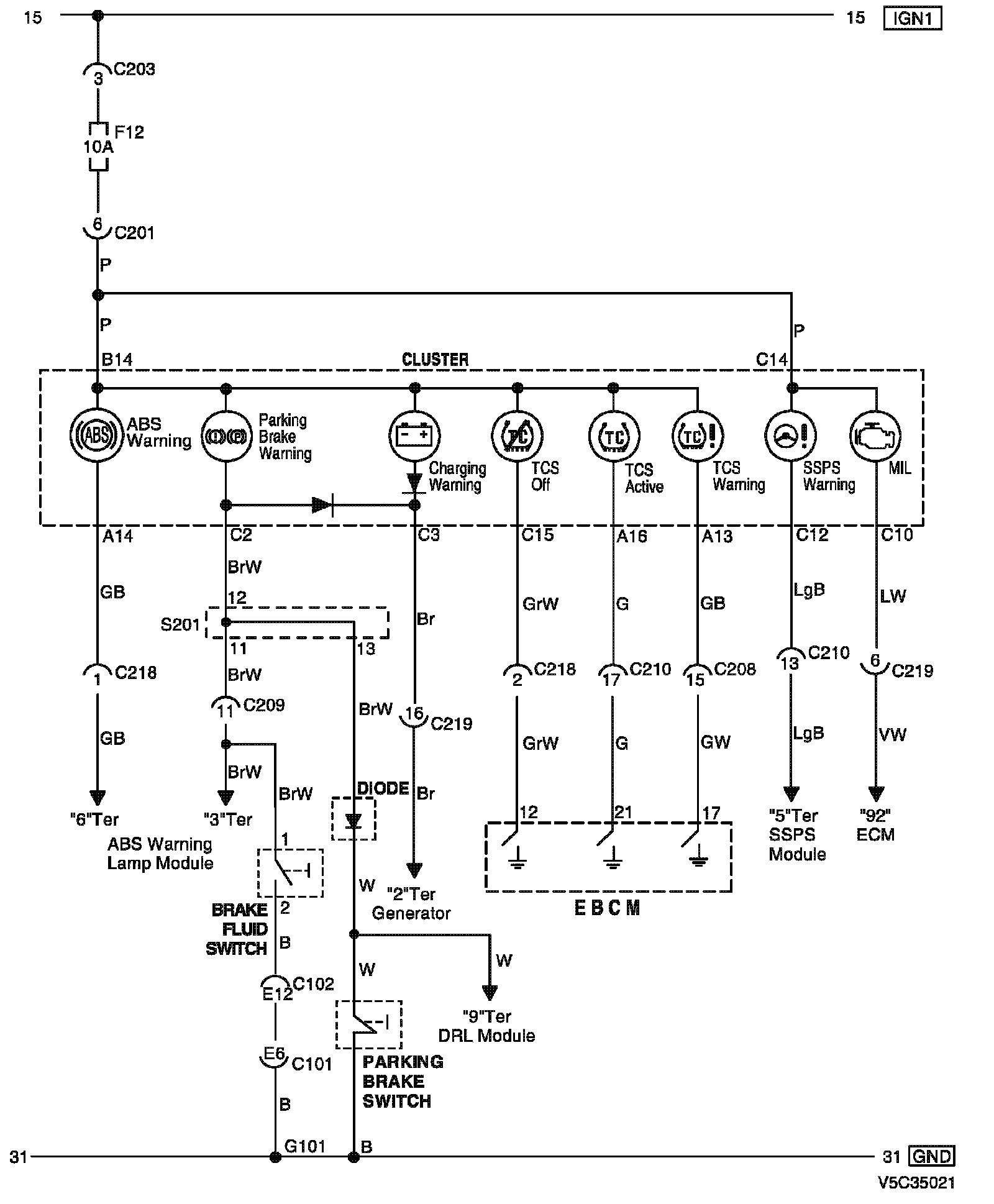

Warning (ABS, Parking Brake, Charging, TCS, SSPS, MIL) Lamp and TCS Active Lamp Circuit Diagram:
WIRING DIAGRAM
C101 - G101:

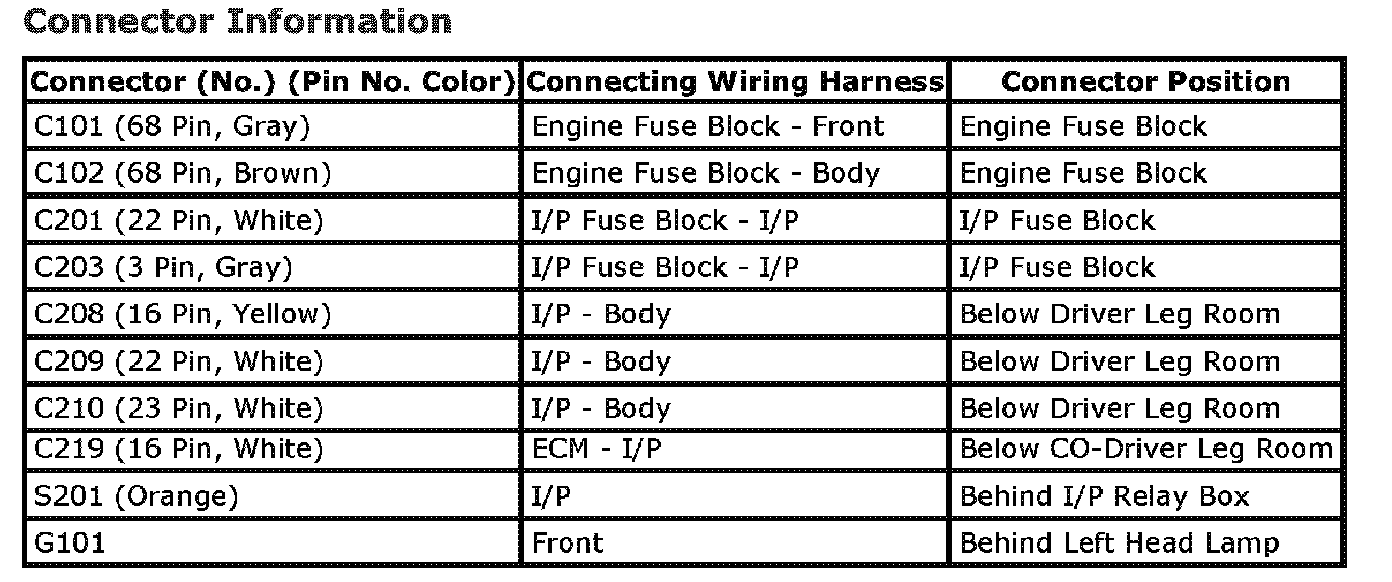

CONNECTOR INFORMATION

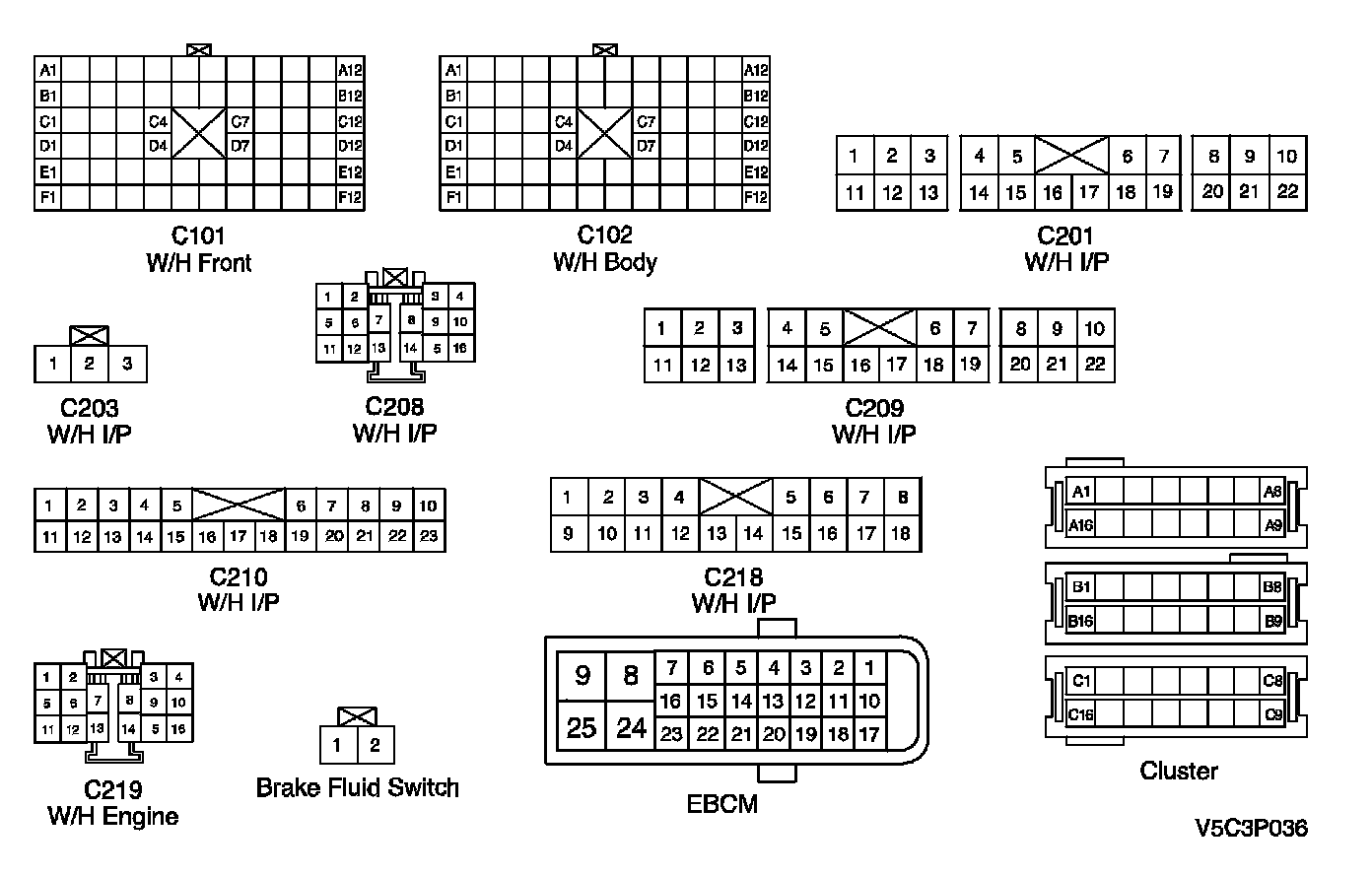

Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION

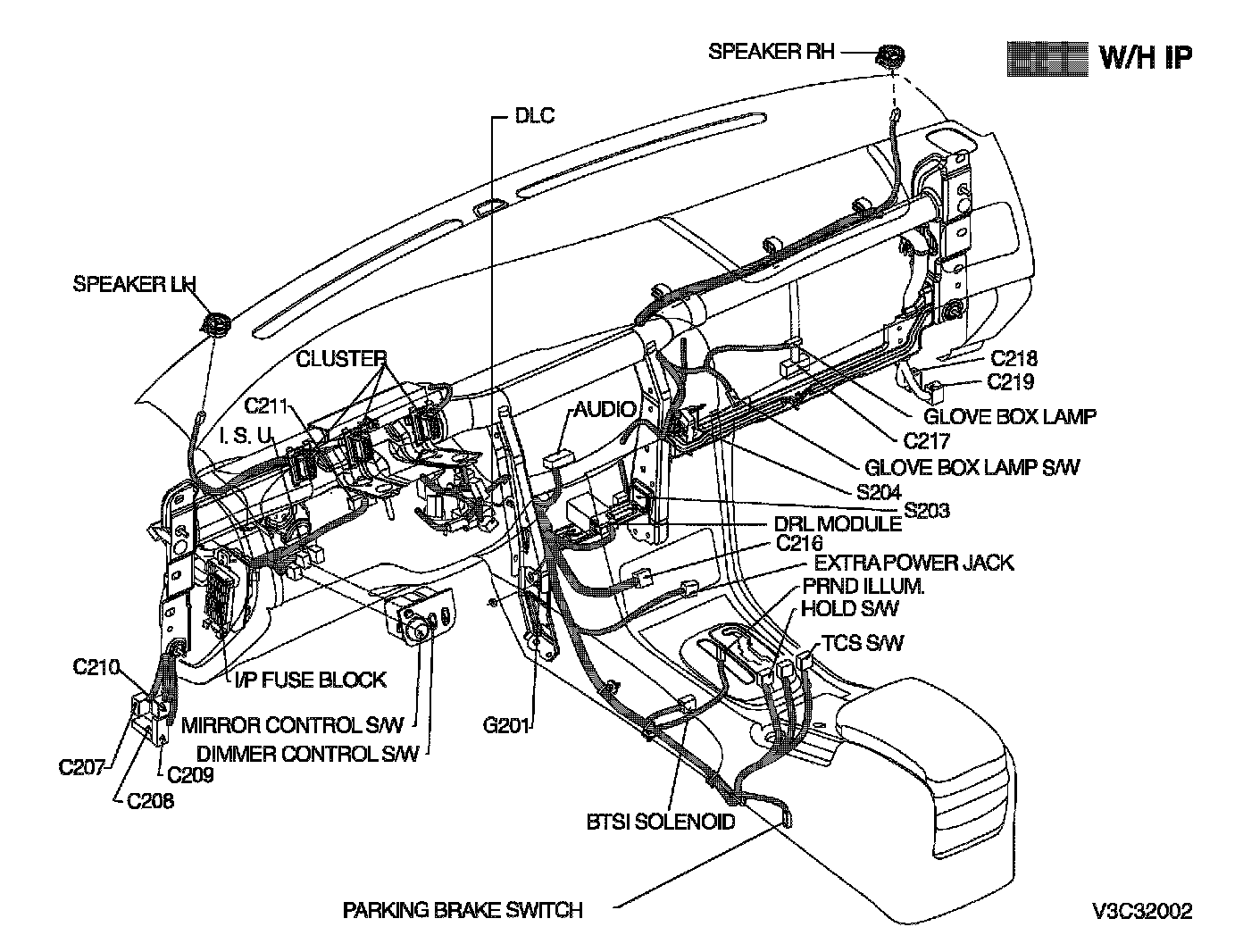

W/H INSTRUMENT PANEL:
POSITION OF CONNECTORS AND GROUNDS
S201 (ORANGE):
SPLICE PACK
