Wiring Diagram for Power Supplies

Ignition Switch Circuit Diagram:




30 Ter "BAT+" Power Supply Circuit (I/P Fuse Block) Diagram:




15 Ter "IGN1" Power Supply Circuit (I/P Fuse Block) Diagram 1:




15 Ter "IGN1" Power Supply Circuit (I/P Fuse Block) Diagram 2:




15A Ter "IGN2" Power Supply Circuit (I/P Fuse Block) Diagram:




15C Ter "ACC" Power Supply Circuit (I/P Fuse Block) Diagram:

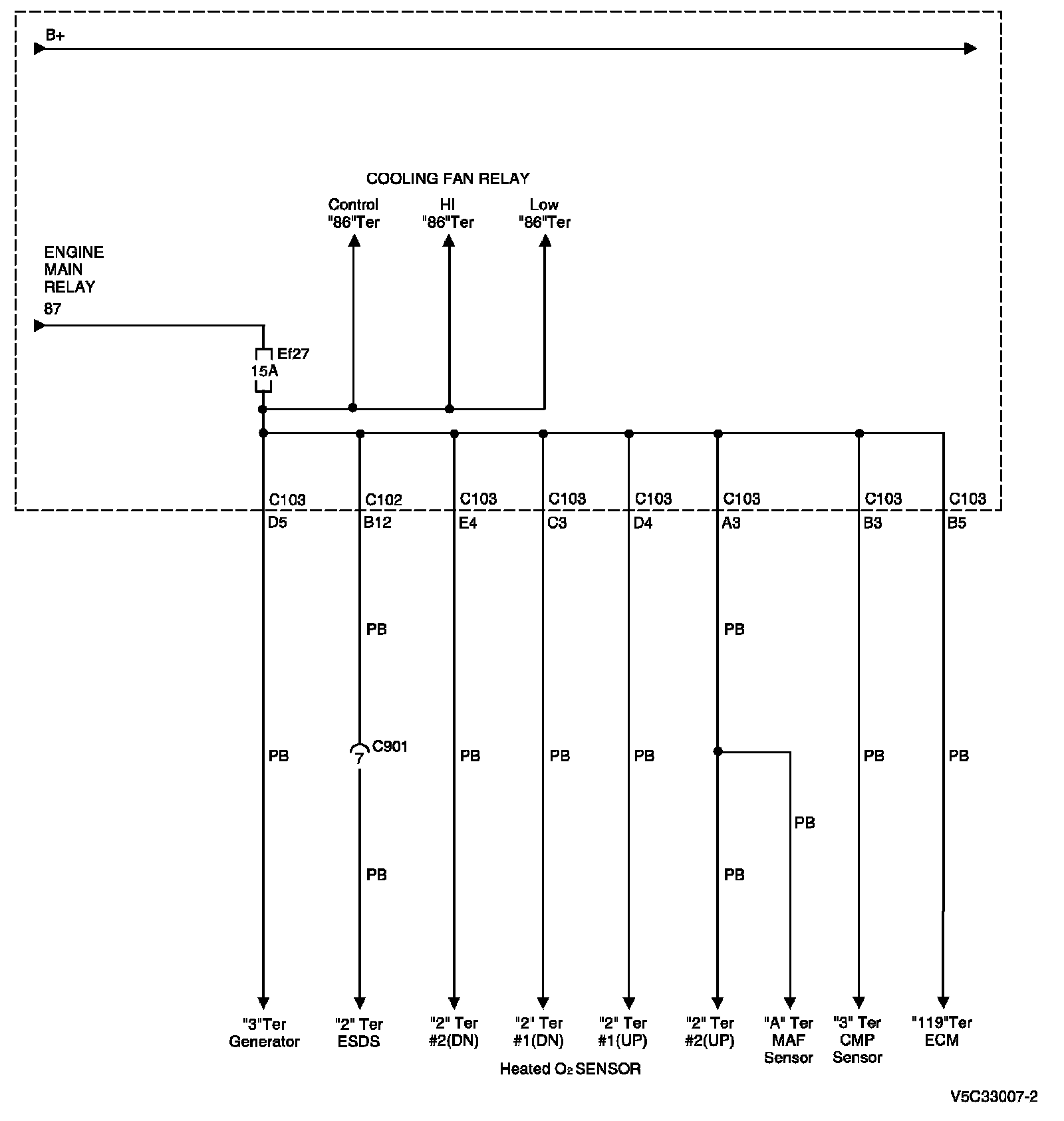

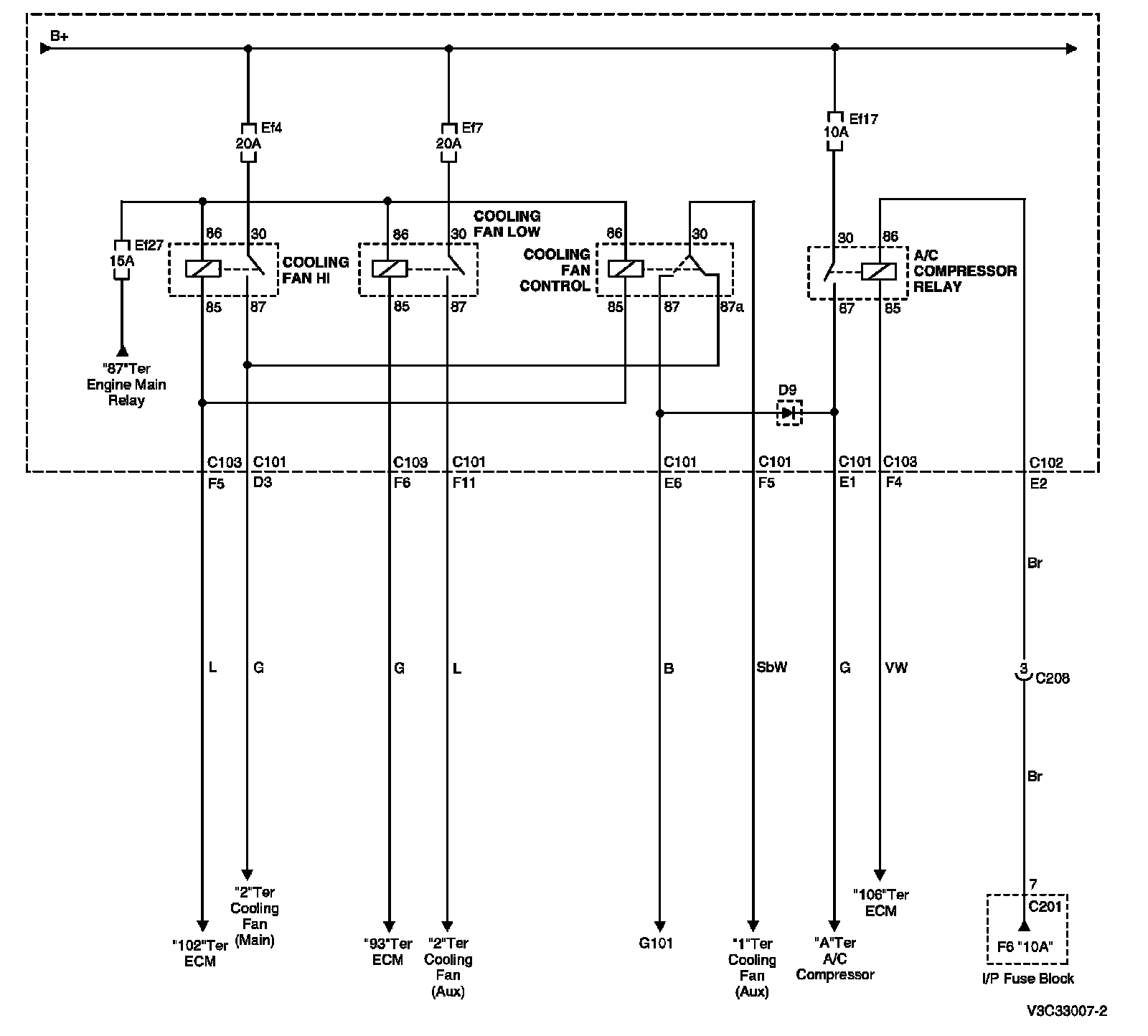

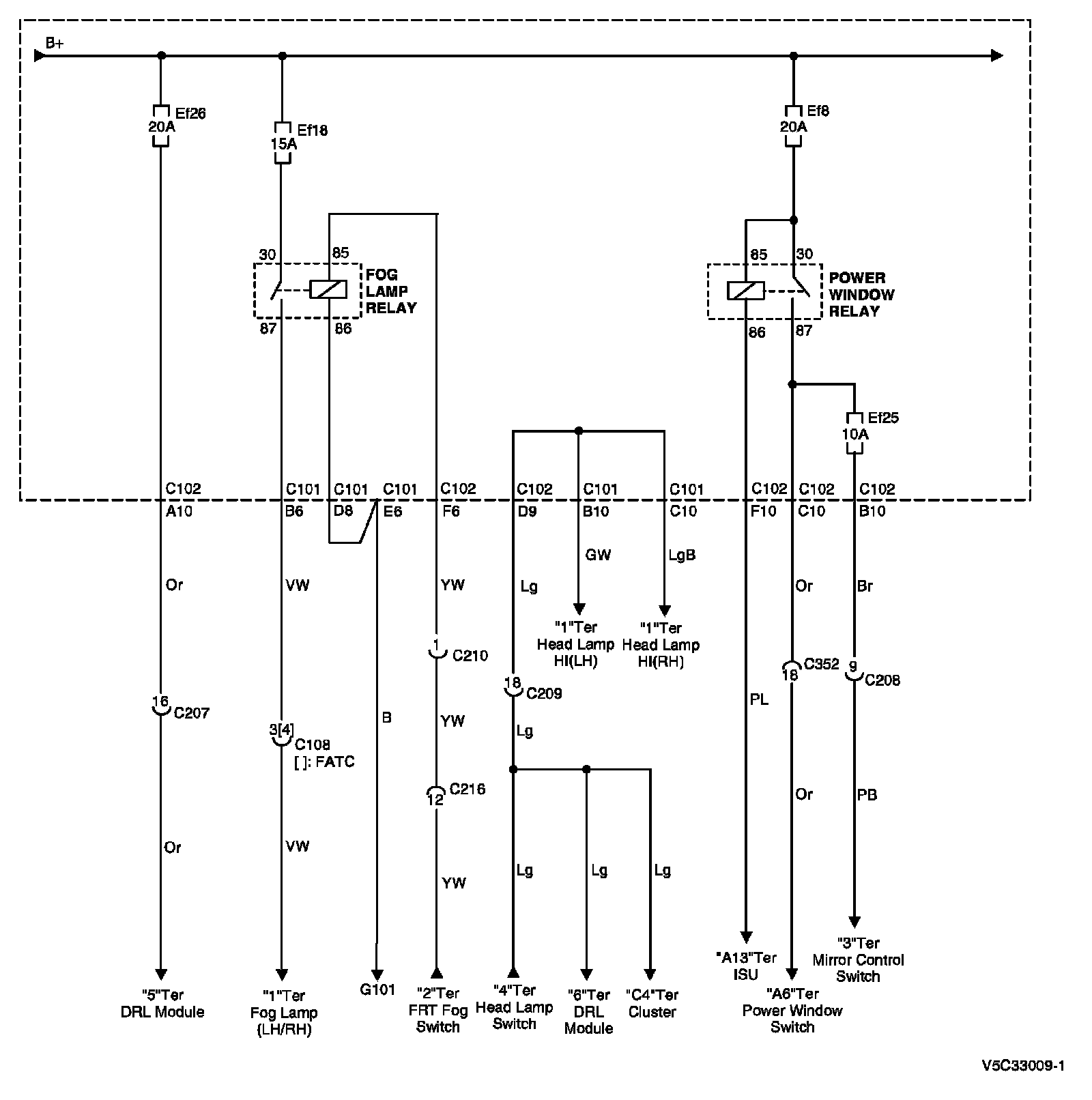

Engine Room Fuse and Relay Circuit Diagram 1:




Engine Room Fuse and Relay Circuit Diagram 2:




Engine Room Fuse and Relay Circuit Diagram 3:




Engine Room Fuse and Relay Circuit Diagram 4:




Engine Room Fuse and Relay Circuit Diagram 5:




Engine Room Fuse and Relay Circuit Diagram 6:




Engine Room Fuse and Relay Circuit Diagram 7:




Engine Room Fuse and Relay Circuit Diagram 8:




Engine Room Fuse and Relay Circuit Diagram 9:




Engine Room Fuse and Relay Circuit Diagram 10:




Engine Room Fuse and Relay Circuit Diagram 11:




Engine Room Fuse and Relay Circuit Diagram 12:




Engine Room Fuse and Relay Circuit Diagram 13:
