Speedometer, Tachometer, Temperature Gauge, Fuel Gauge and Fuel Warning Lamp Circuit
Speedometer, Tachometer, Temperature Gauge, Fuel Gauge and Fuel Warning Lamp Circuit:

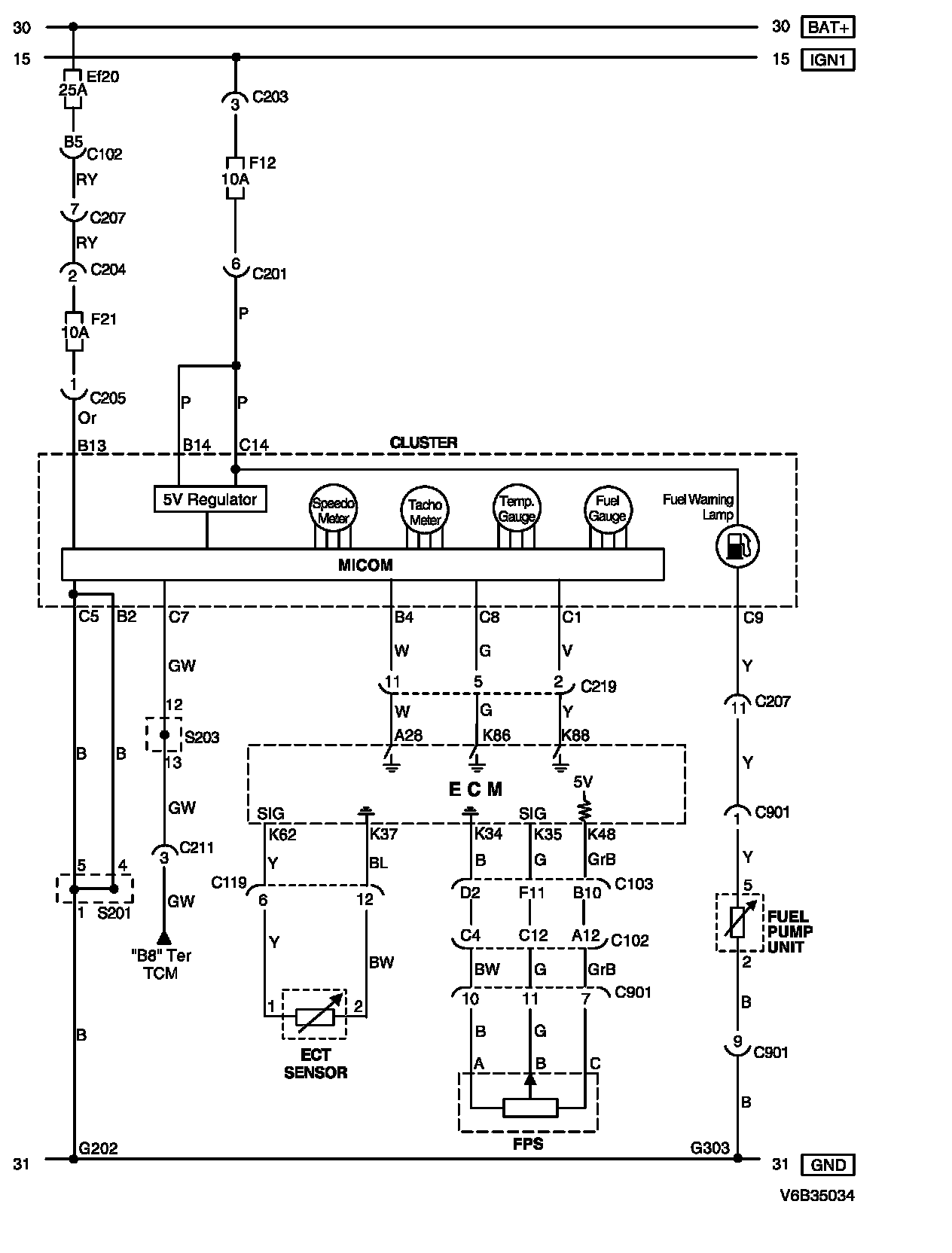

WIRING DIAGRAM
C102 - G303:
CONNECTOR INFORMATION
Connector Identification Symbol and Pin Number Position:

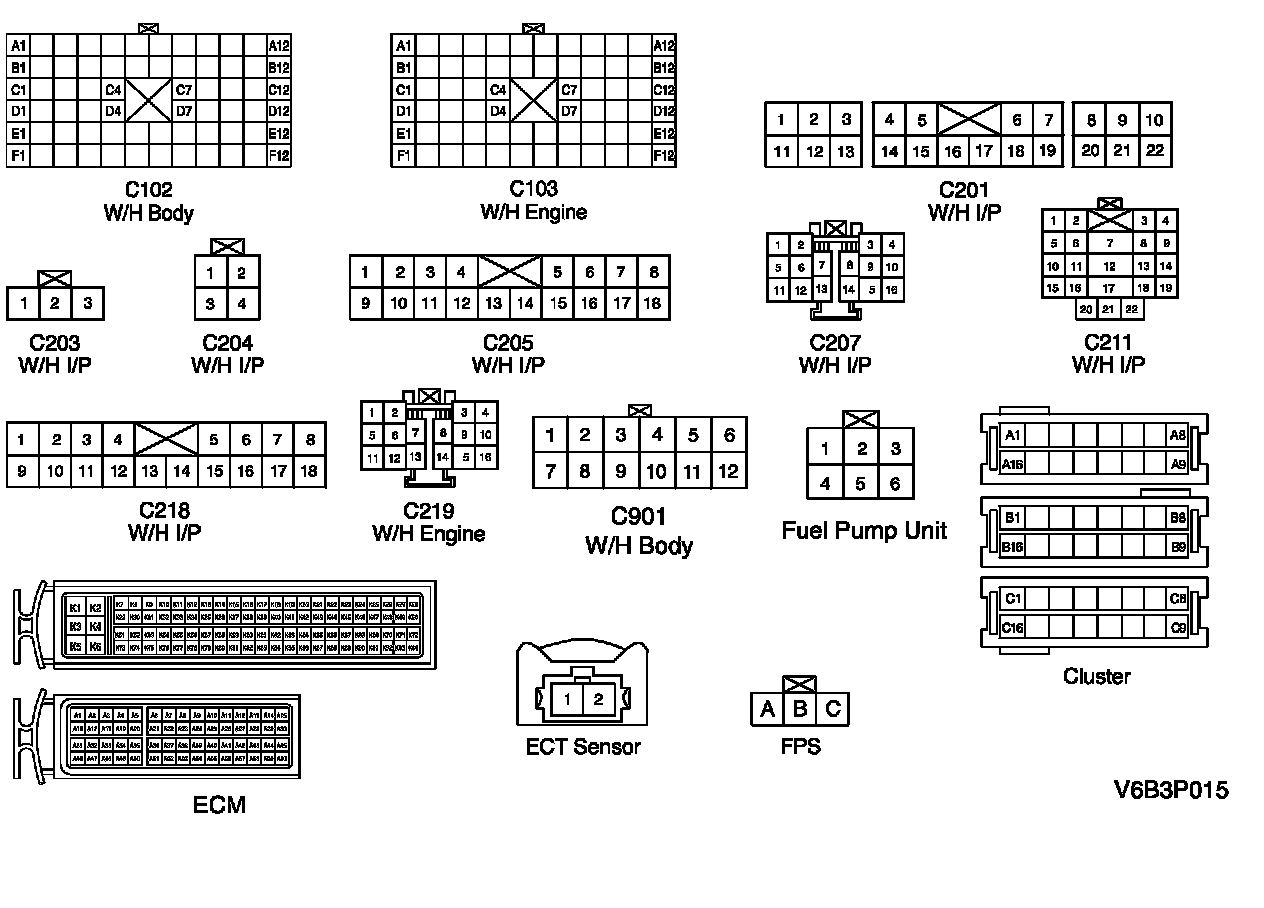

CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H INSTRUMENT PANEL:
W/H FUEL PUMP:

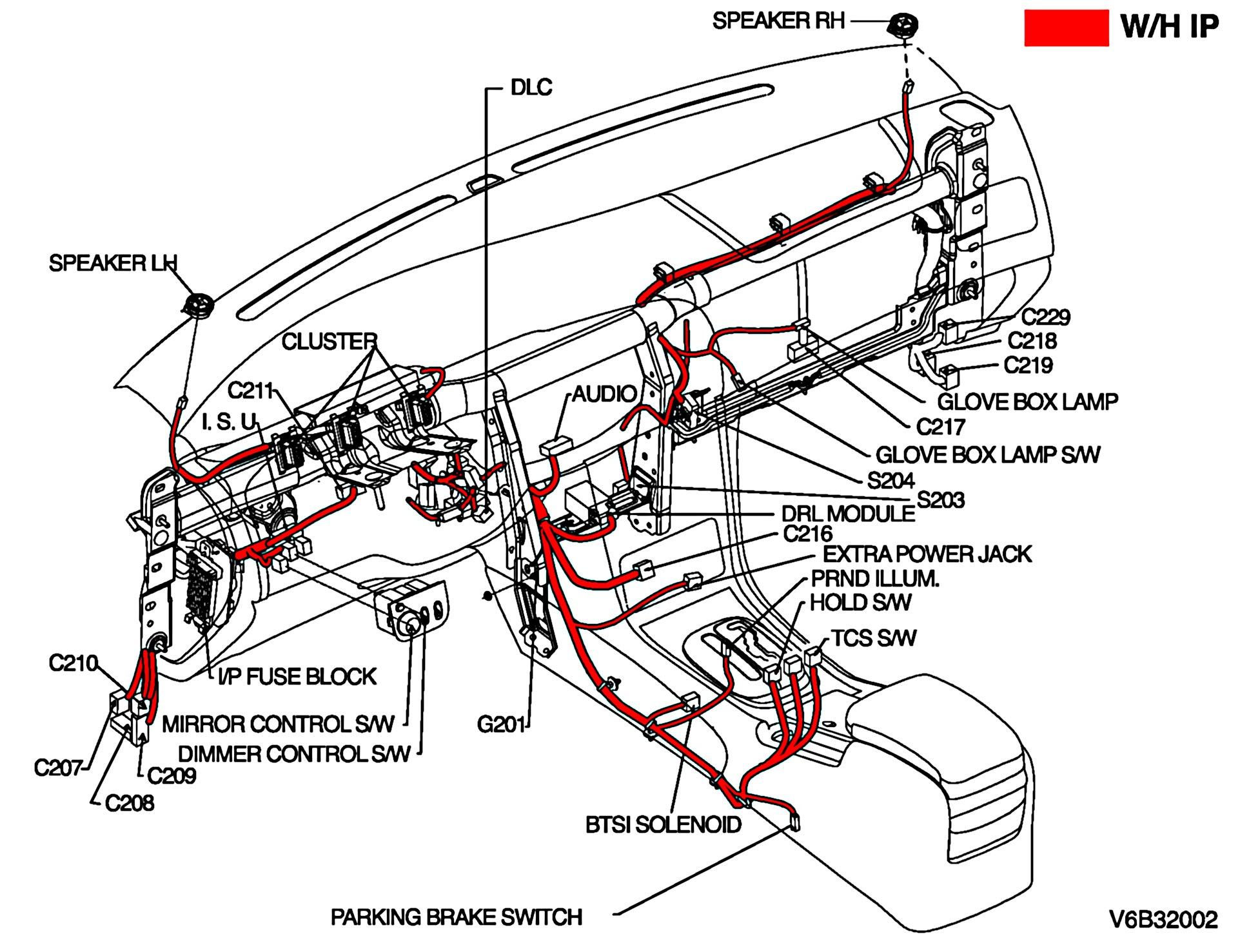

POSITION OF CONNECTORS AND GROUNDS

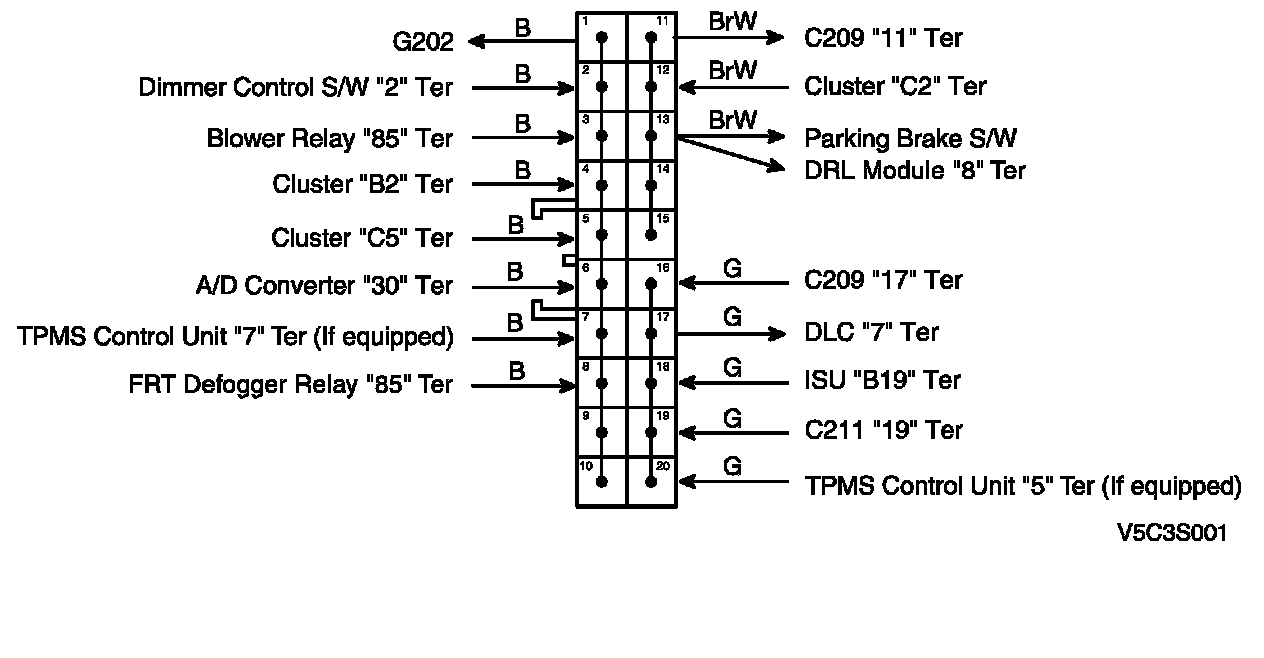

S201 (ORANGE):
SPLICE PACK
