Wiring Diagram for Power Supplies

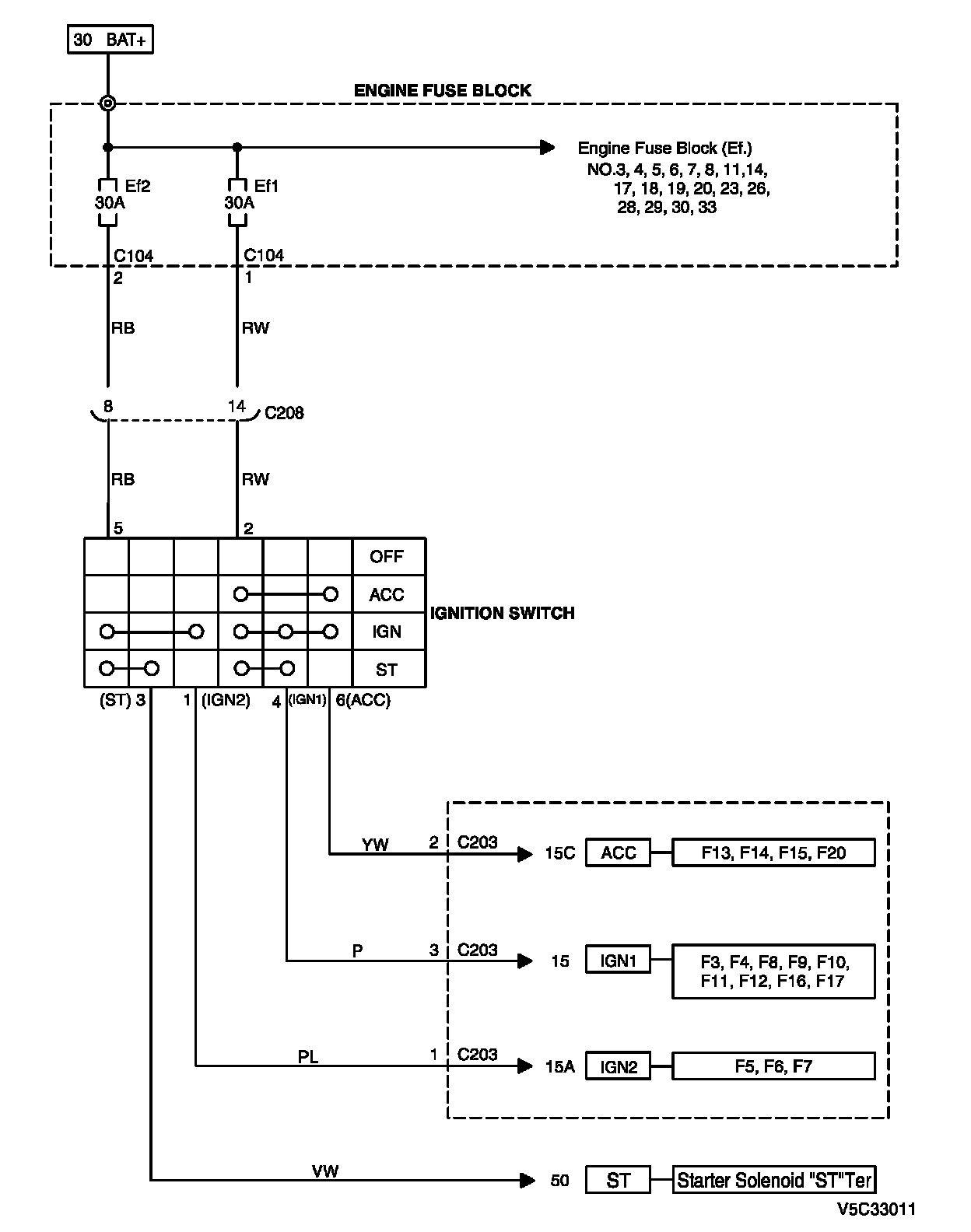

Ignition Switch Circuit:

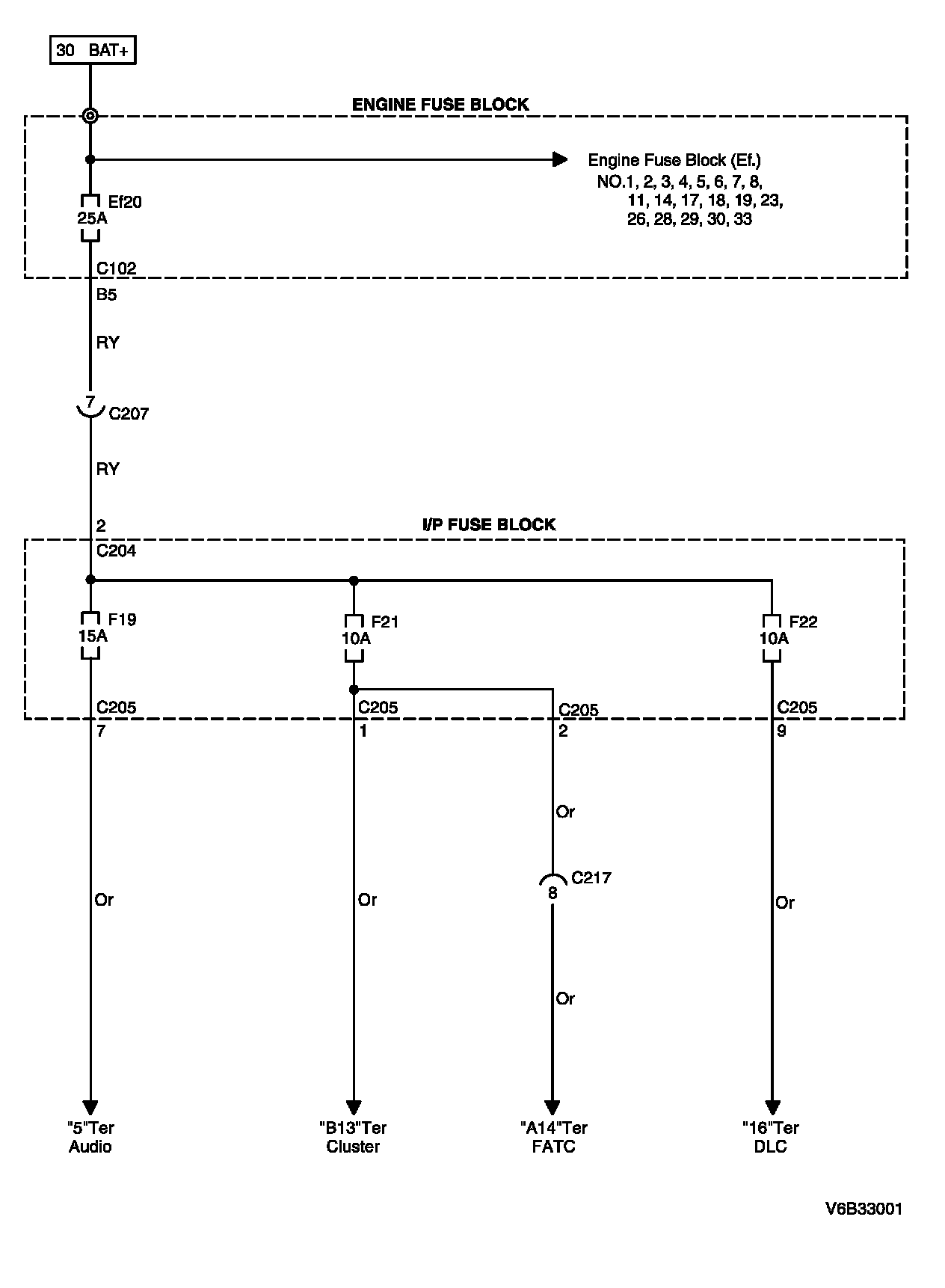

30 Ter "BAT+" Power Supply Circuit (I/P Fuse Block):

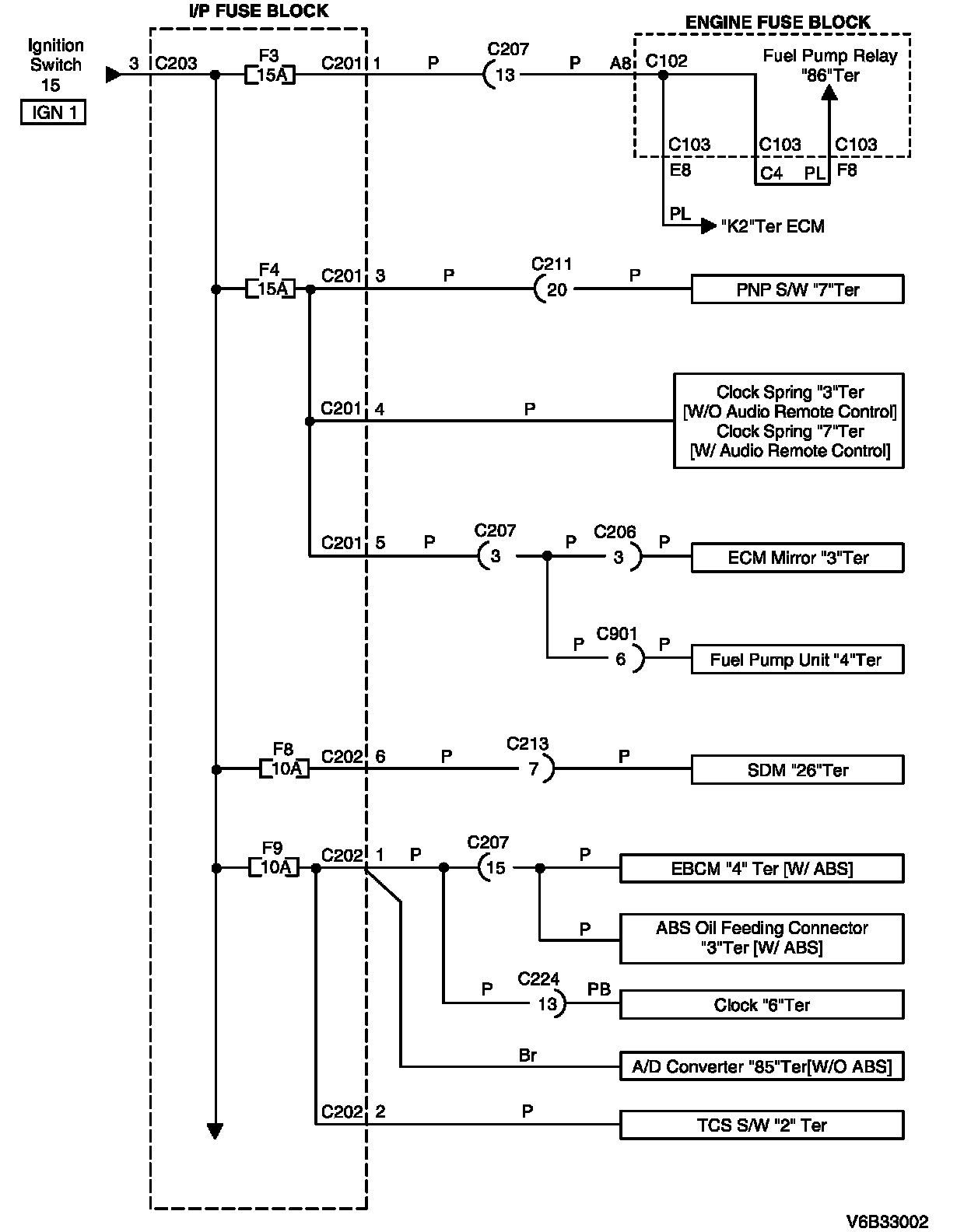

15 Ter "IGN1" Power Supply Circuit (I/P Fuse Block) Part 1:

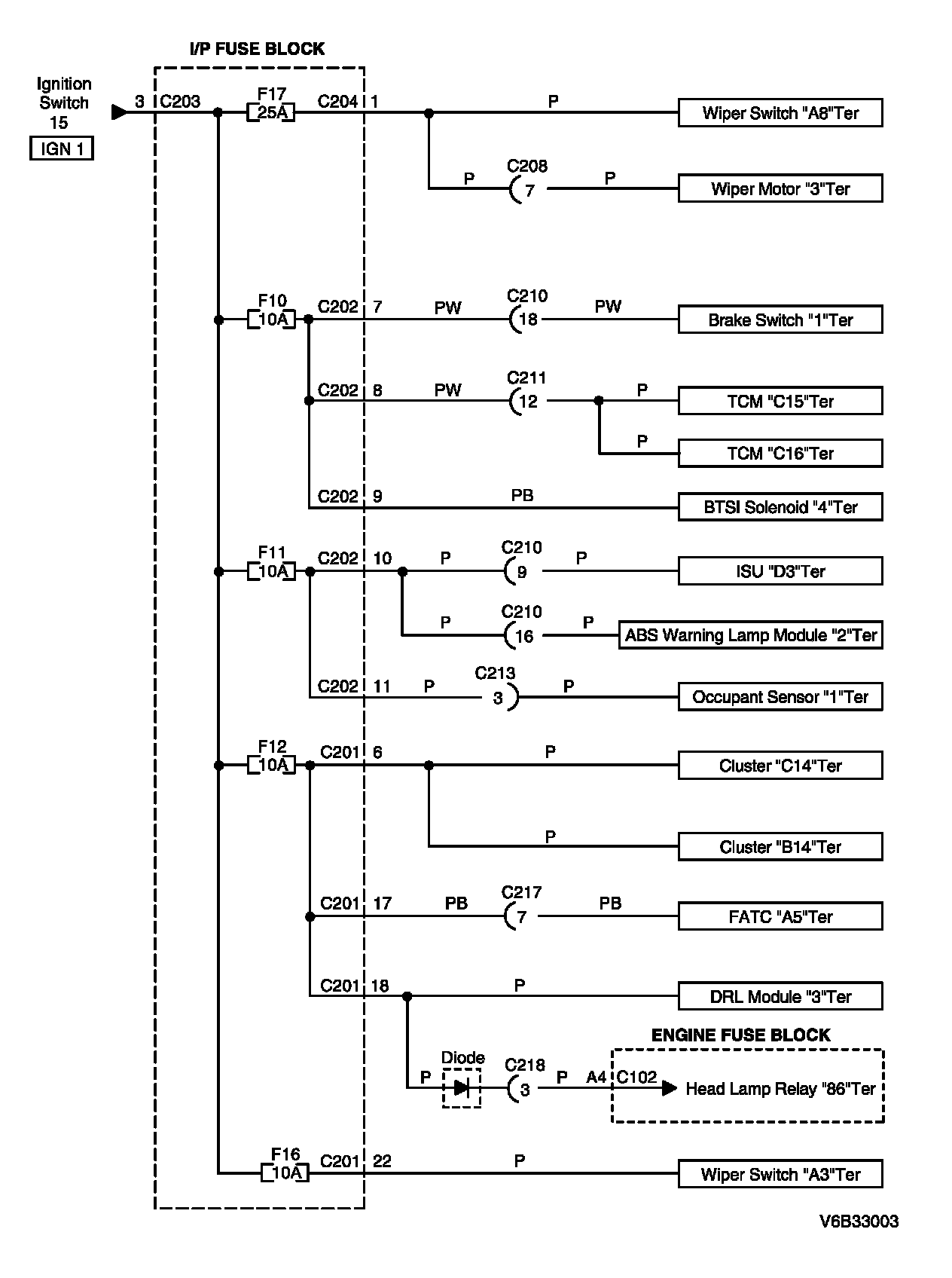

15 Ter "IGN1" Power Supply Circuit (I/P Fuse Block) Part 2:




15A Ter "IGN2" Power Supply Circuit (I/P Fuse Block):

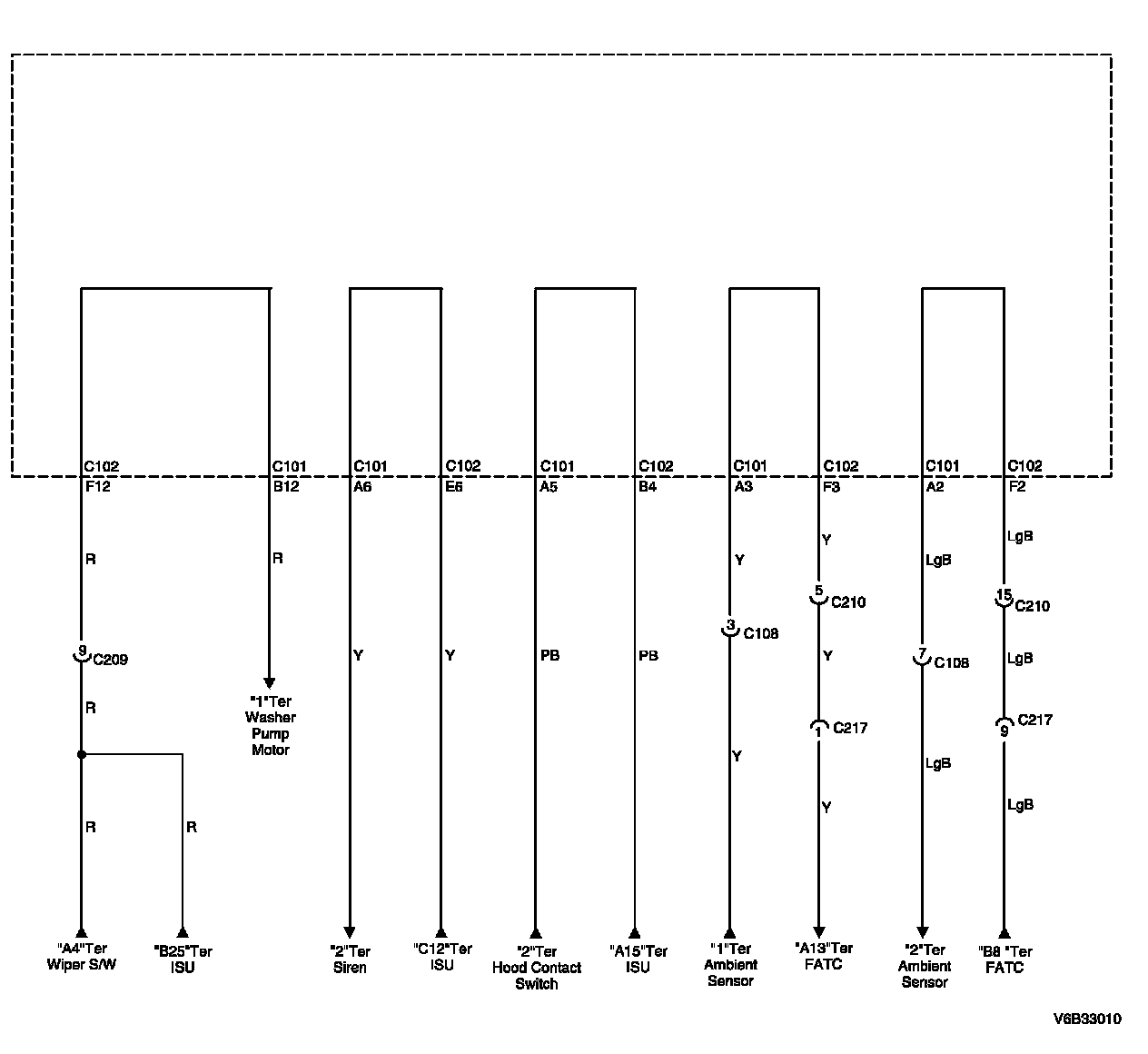

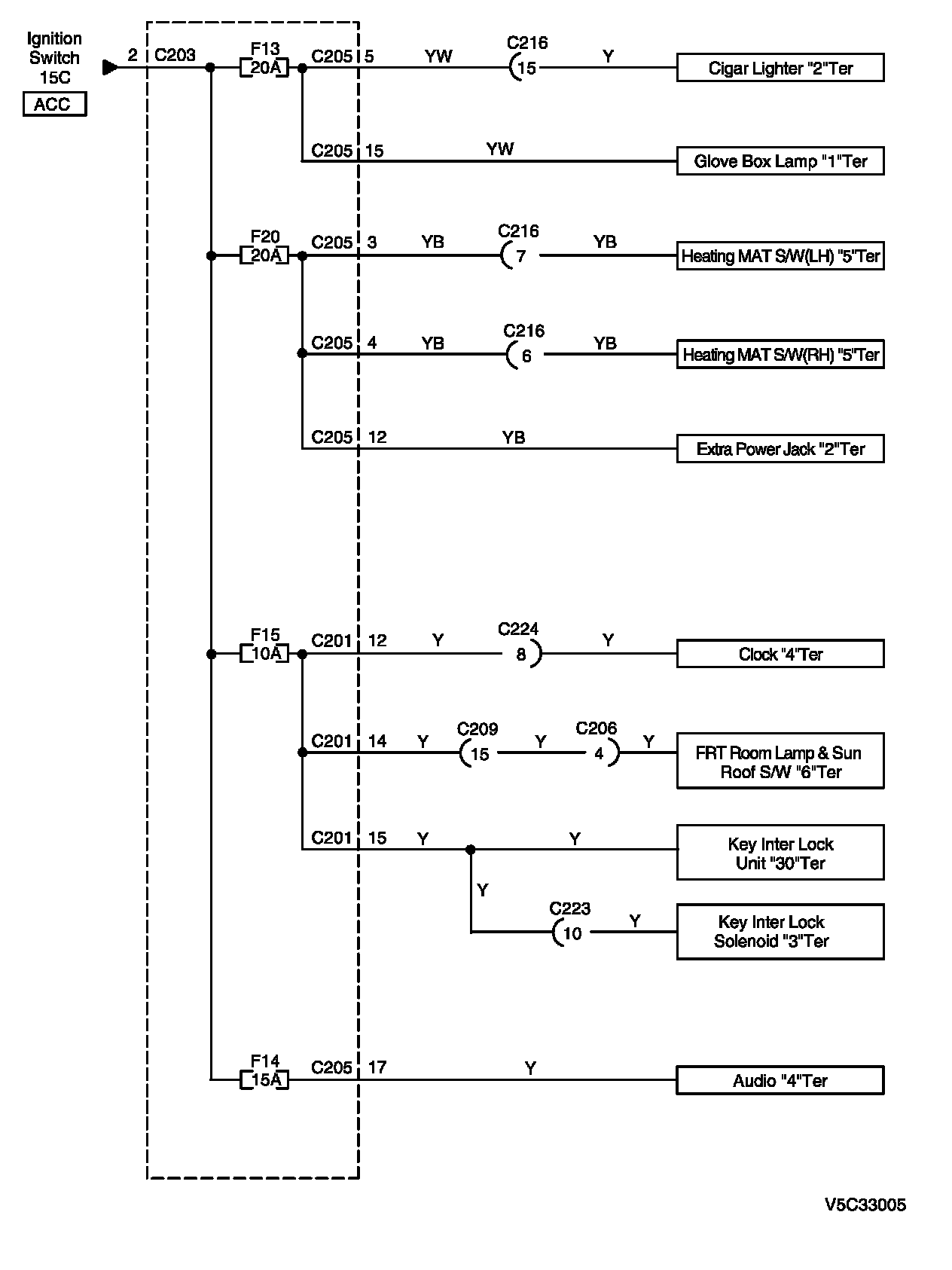

15C Ter "ACC" Power Supply Circuit (I/P Fuse Block):

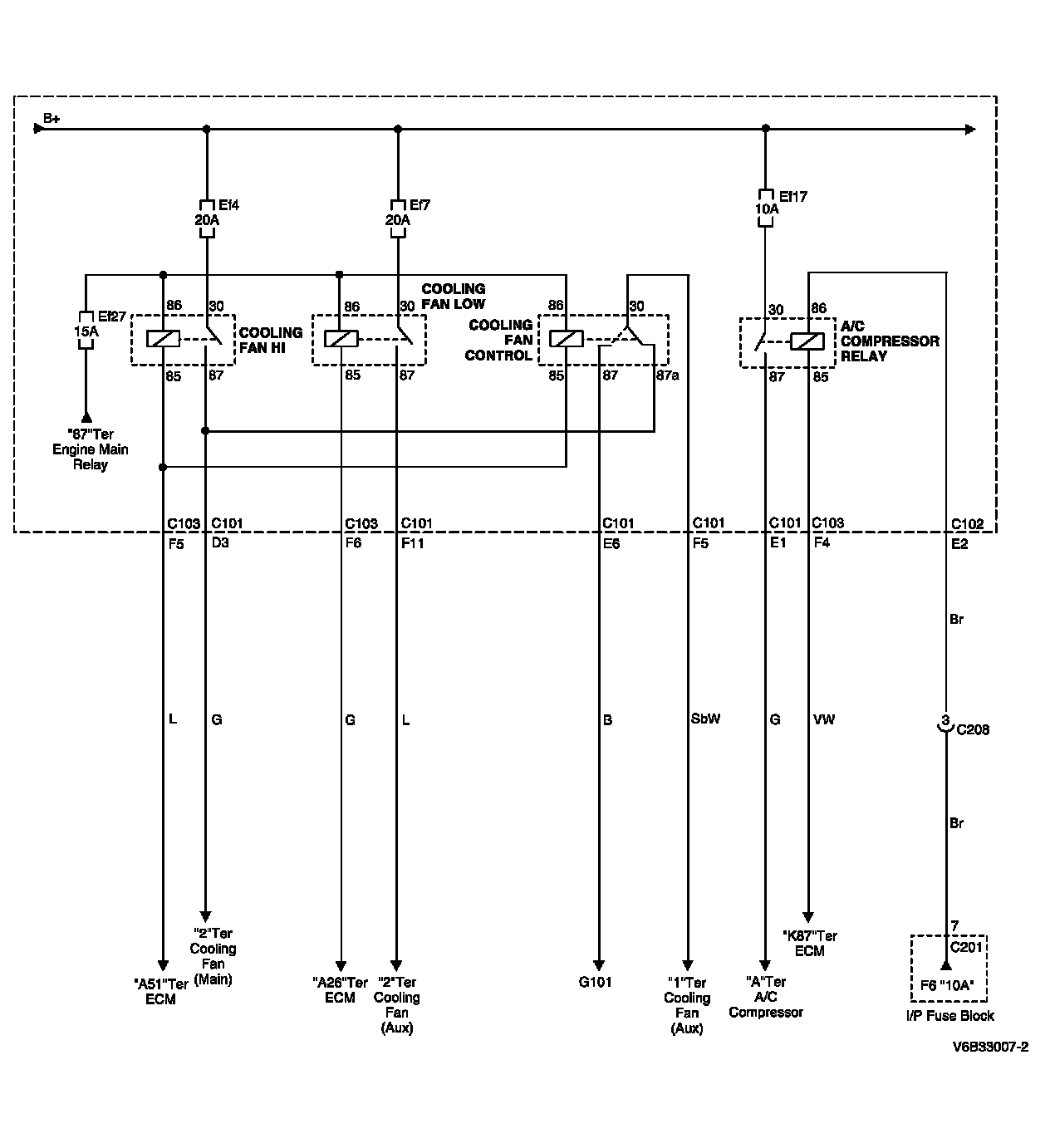

Engine Room Fuse and Relay Circuit Part 1:

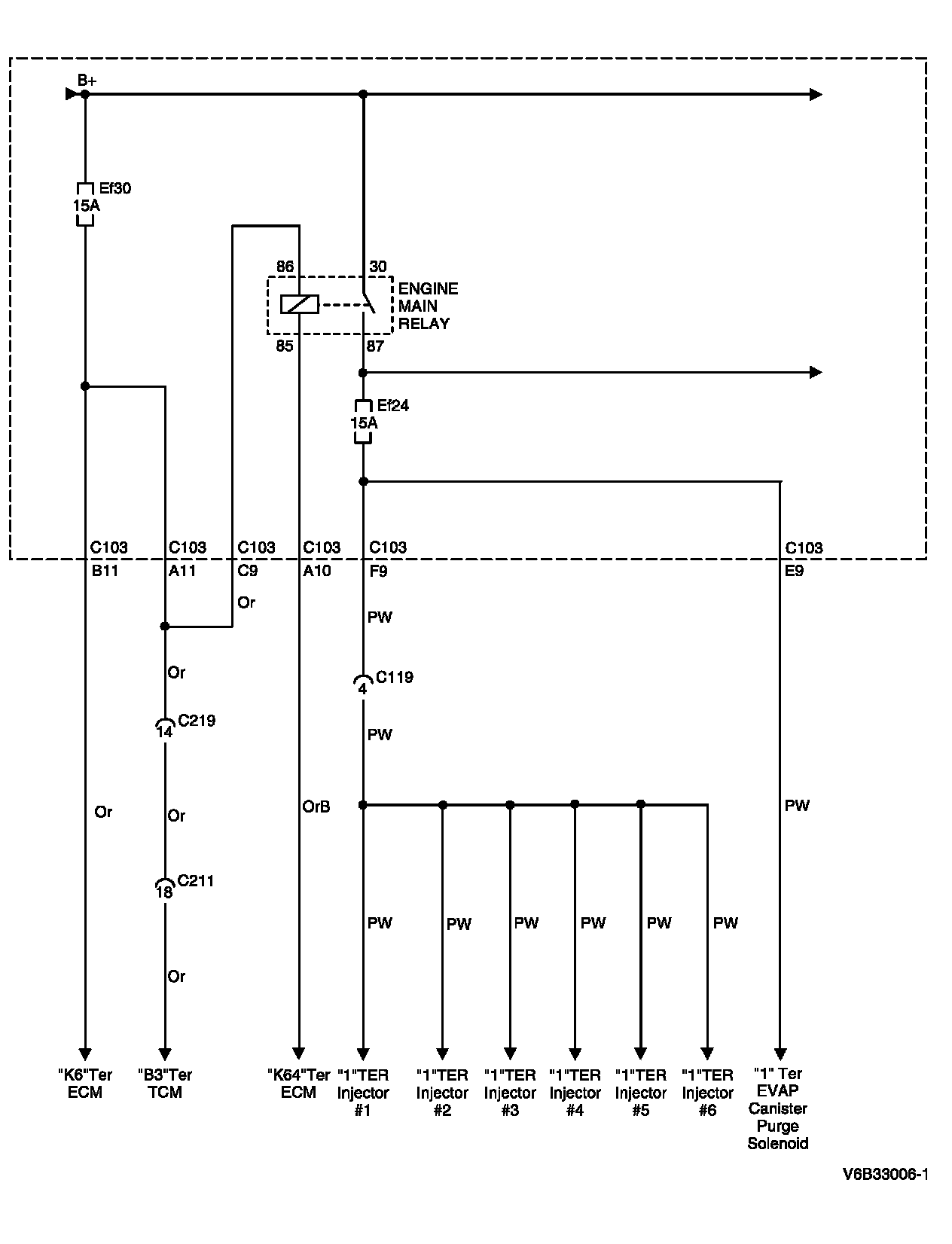

Engine Room Fuse and Relay Circuit Part 2:




Engine Room Fuse and Relay Circuit Part 3:




Engine Room Fuse and Relay Circuit Part 4:




Engine Room Fuse and Relay Circuit Part 5:

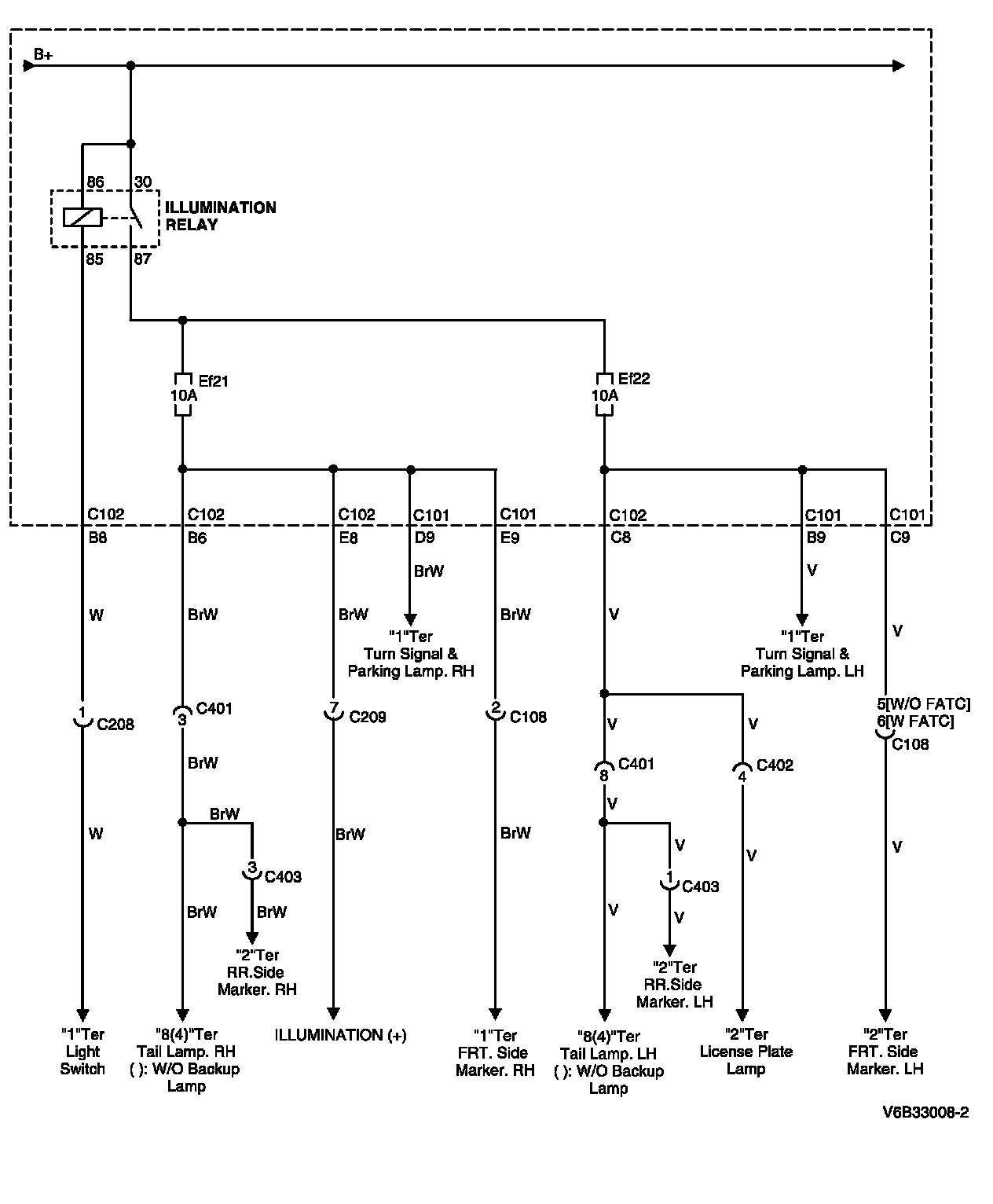

Engine Room Fuse and Relay Circuit Part 6:




Engine Room Fuse and Relay Circuit Part 7:




Engine Room Fuse and Relay Circuit Part 8:




Engine Room Fuse and Relay Circuit Part 9:




Engine Room Fuse and Relay Circuit Part 10:




Engine Room Fuse and Relay Circuit Part 11:




Engine Room Fuse and Relay Circuit Part 12:




Engine Room Fuse and Relay Circuit Part 13:
