Radiator Cooling Fan Motor
Radiator Cooling Fan Motor

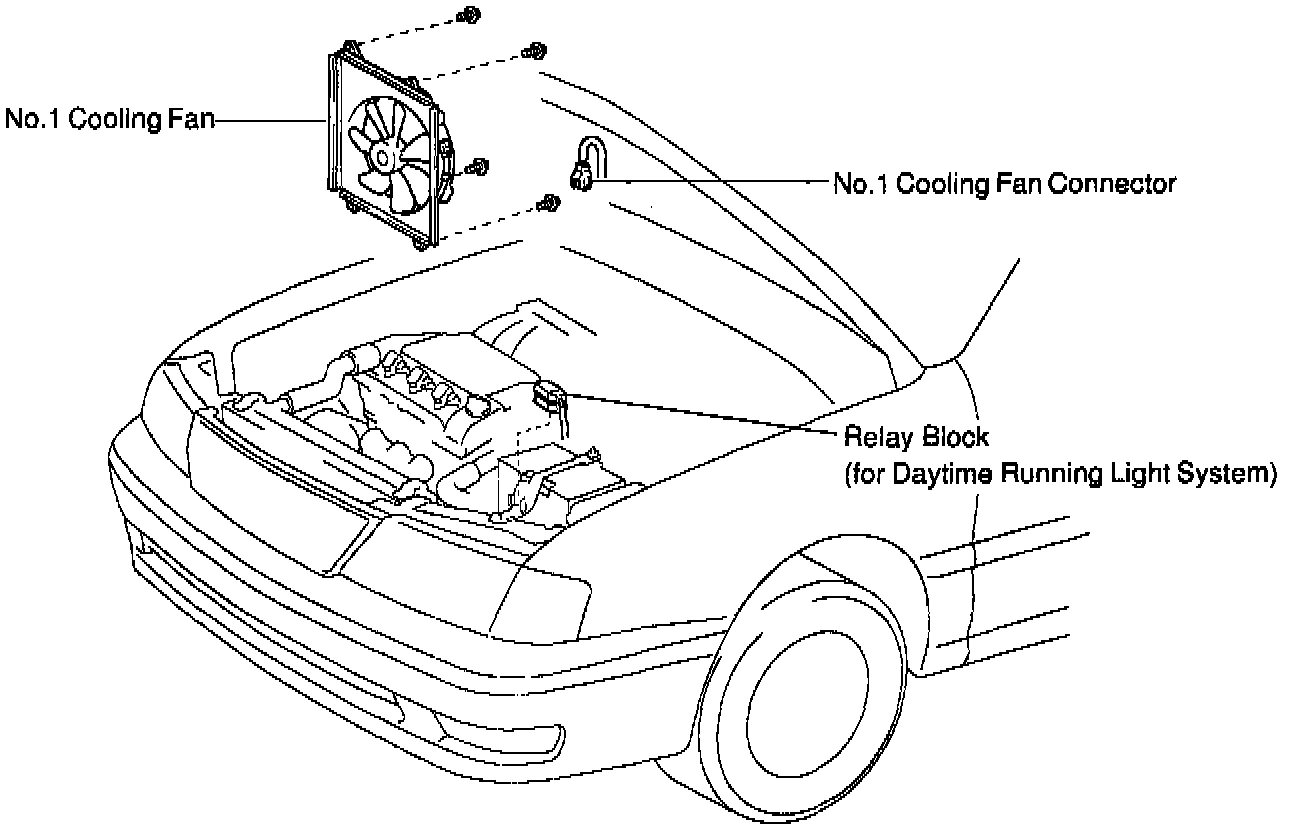

No.1 COOLING FAN, No.1 COOLING FAN CONNECTOR AND RELAY BLOCK

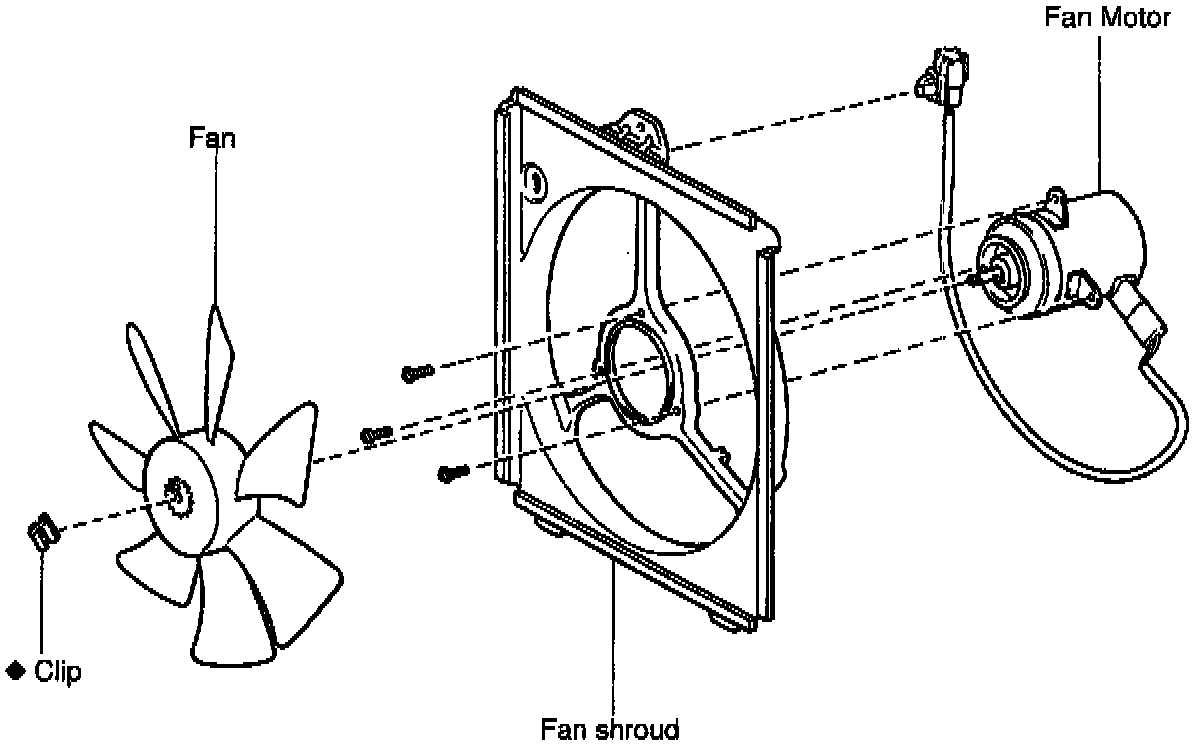

No.1 FAN, FAN SHROUD AND FAN MOTOR

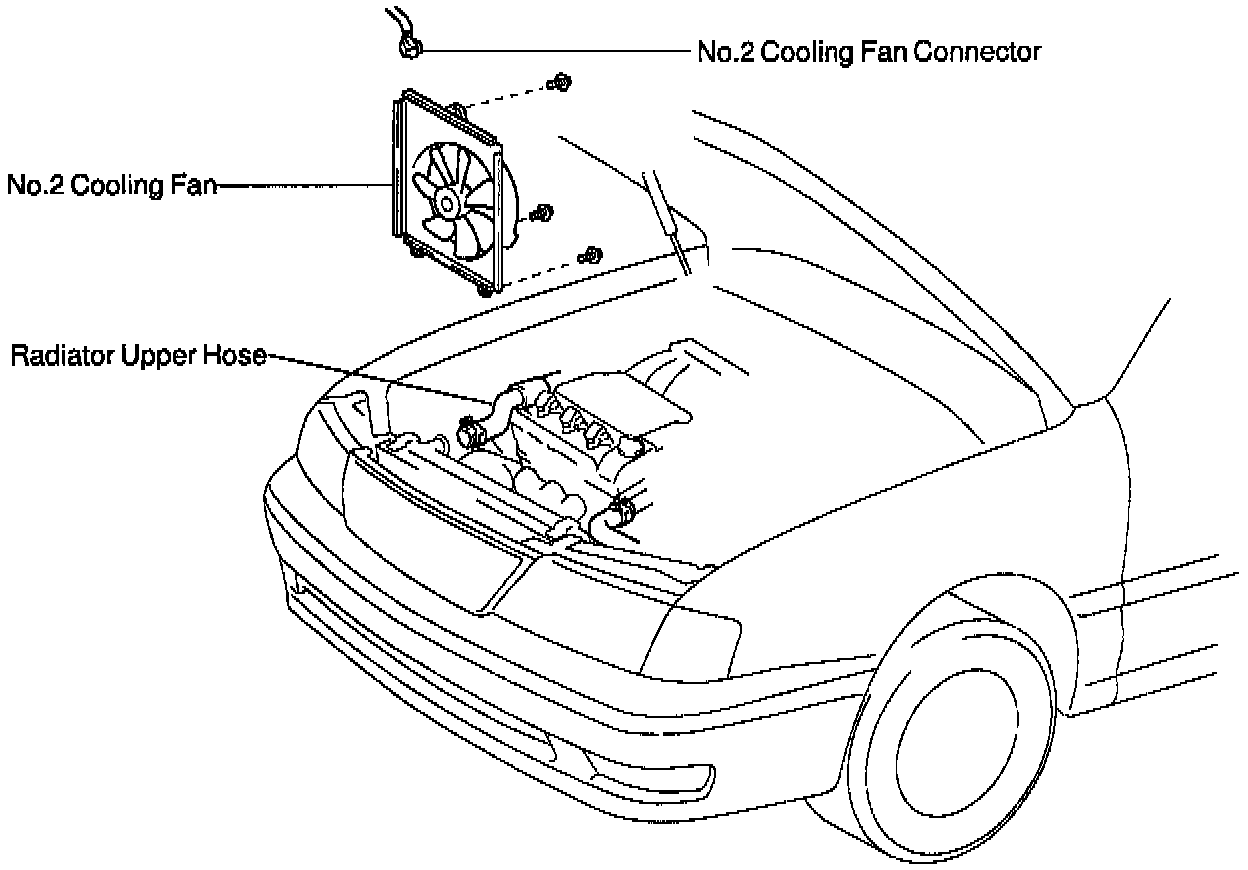

No.2 COOLING FAN, No.2 COOLING FAN CONNECTOR AND RADIATOR UPPER HOSE

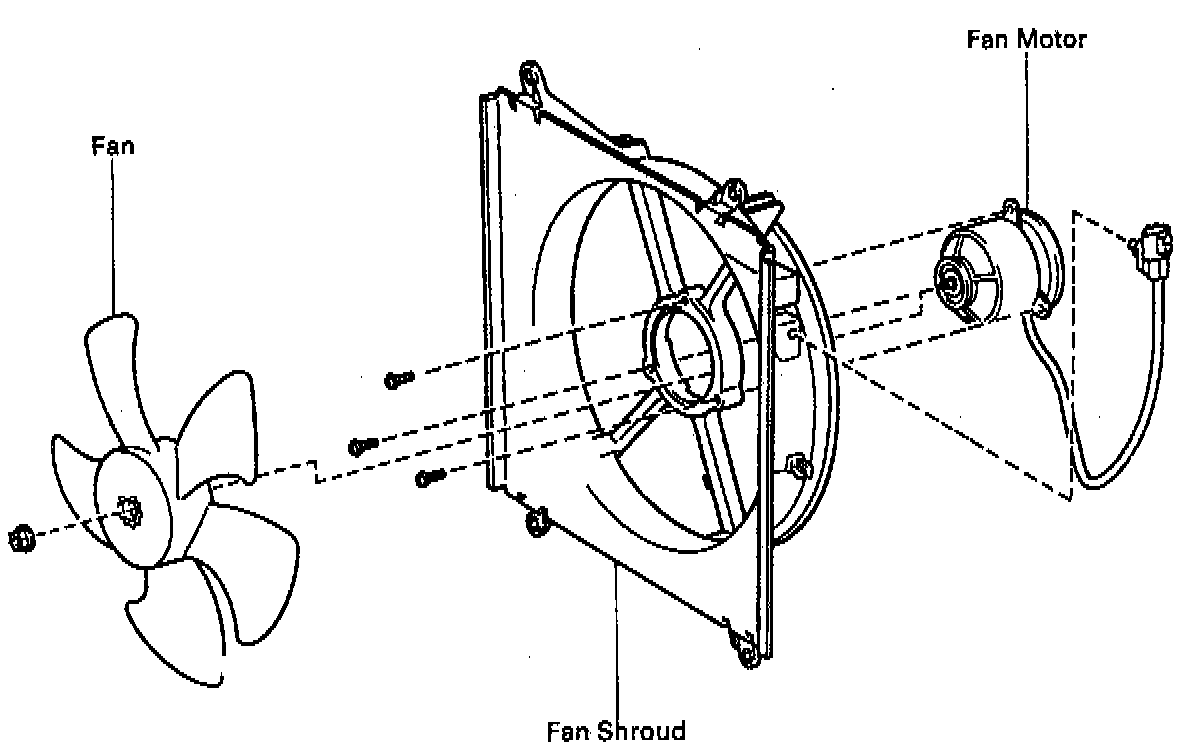

No.2 FAN, FAN SHROUD AND FAN MOTOR
