Water Pump
Water Pump

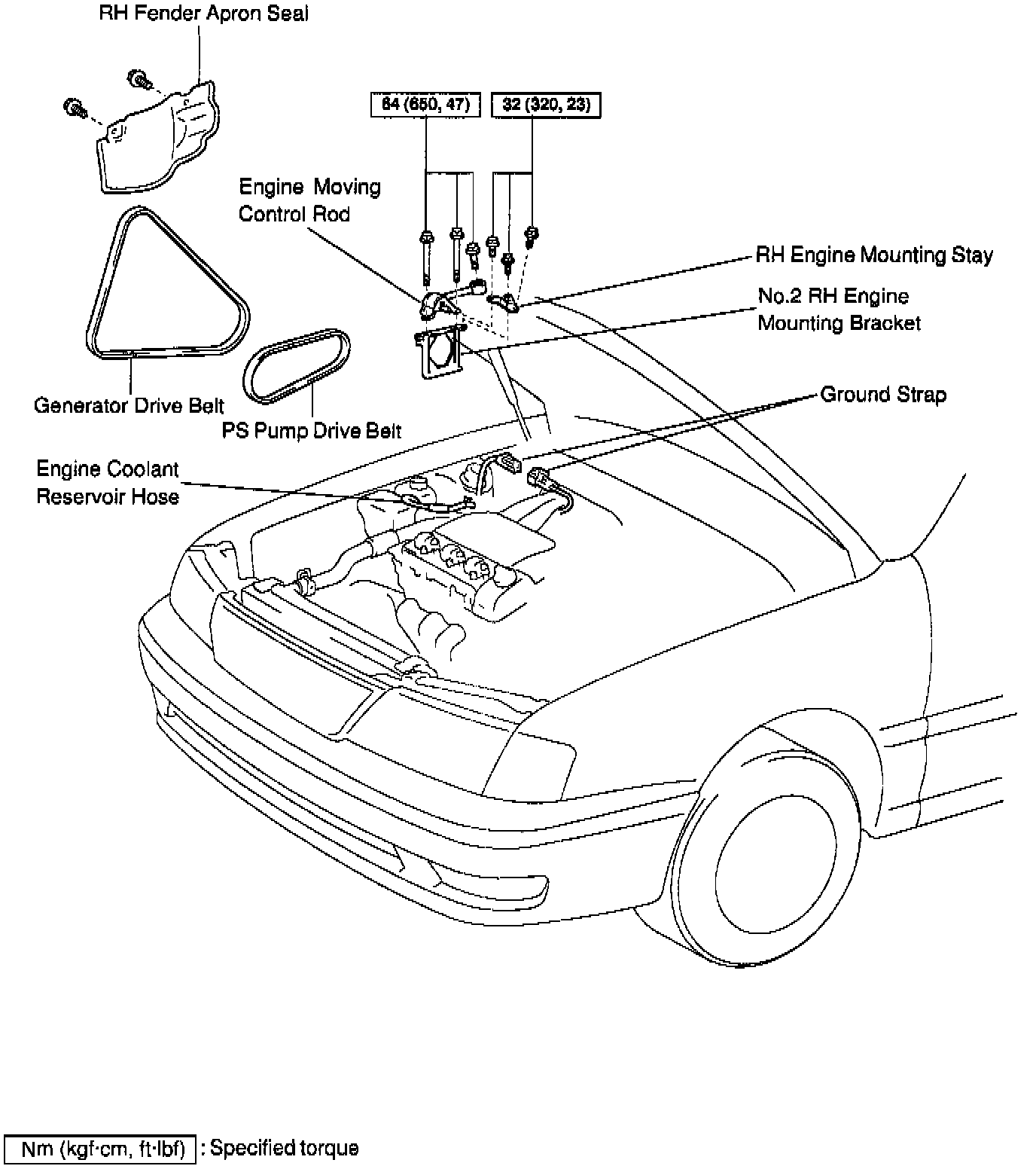

DRIVE BELTS, ENGINE MOVING CONTROL ROD AND RH ENGINE MOUNTING STAY

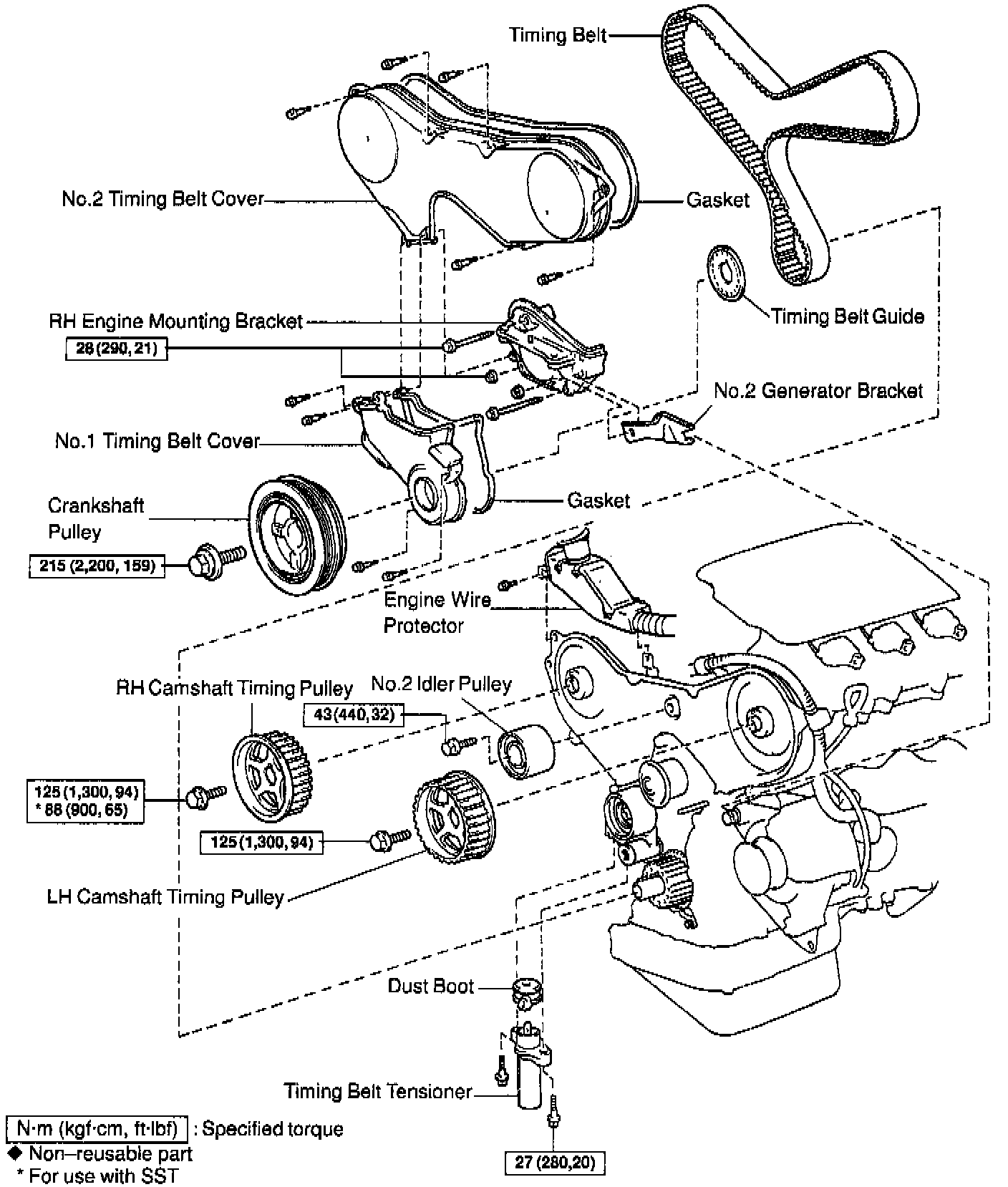

TIMING BELT
,
TIMING BELT TENSIONER
AND TIMING BELT PULLEYS

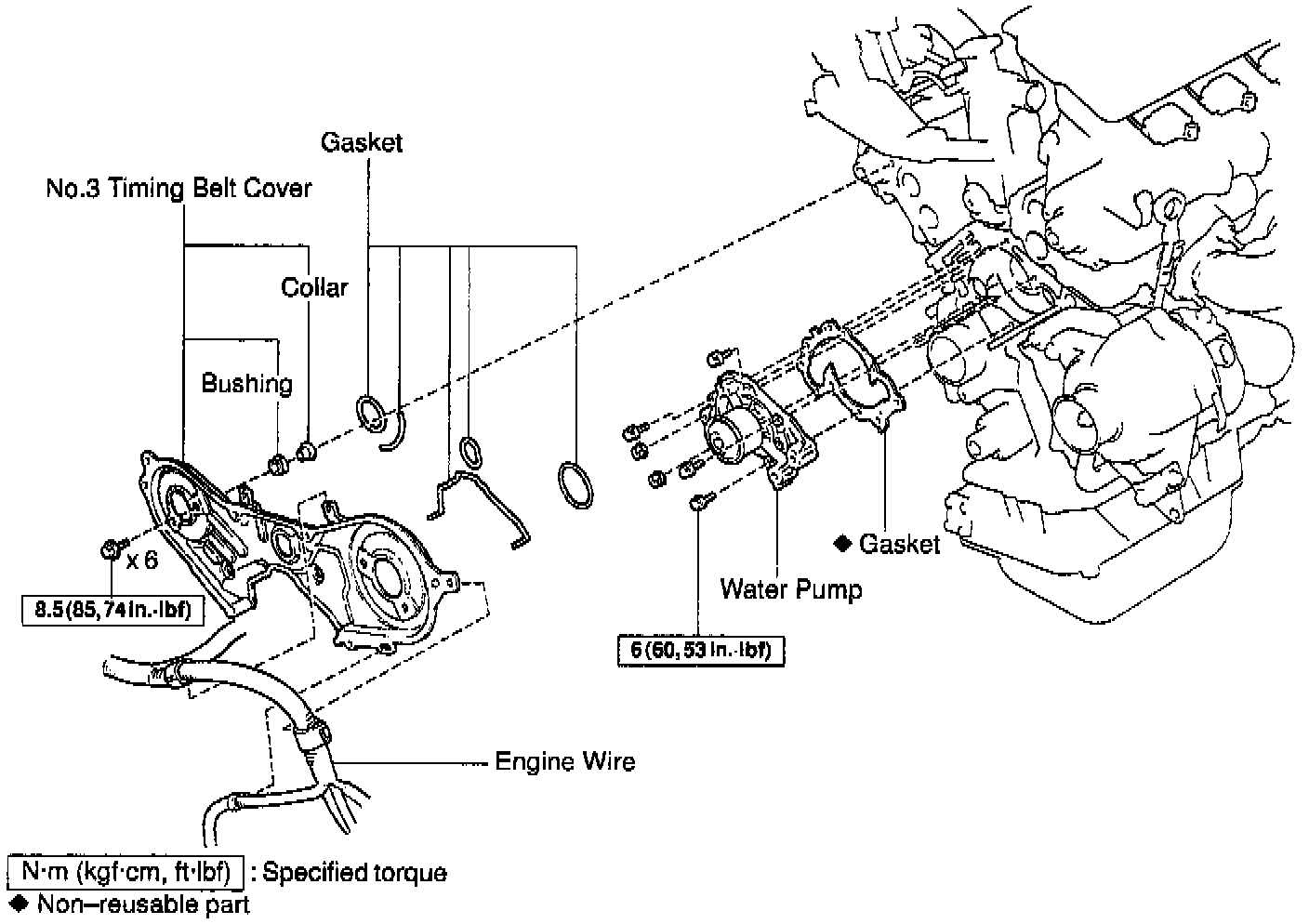

TIMING BELT
REAR COVER AND WATER PUMP
