Operation CHARM
: Car repair manuals for everyone.
Home
>>
Toyota
>>
2004
>>
Echo L4-1.5L (1NZ-FE)
>>
Repair and Diagnosis
>>
Diagrams
>>
Connector Views
>>

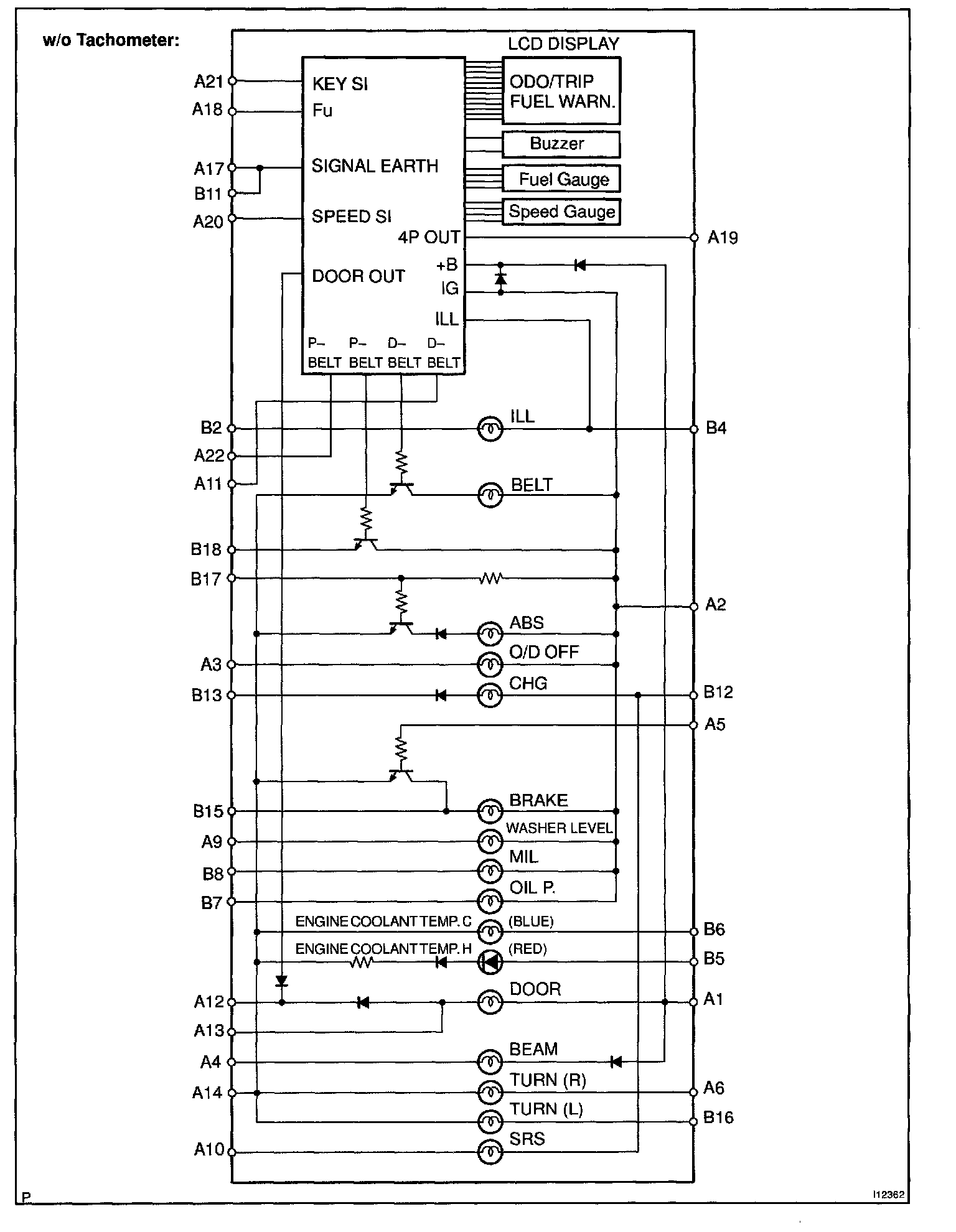

Instrument Cluster / Carrier
Instrument Cluster / Carrier
Circuit Part 1:
Circuit Part 2:
Circuit Part 3:
Circuit Part 4:
Circuit Part 5:
