Heating and Air Conditioning: Adjustments
V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1ADJUSTMENT
1. ADJUST V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1

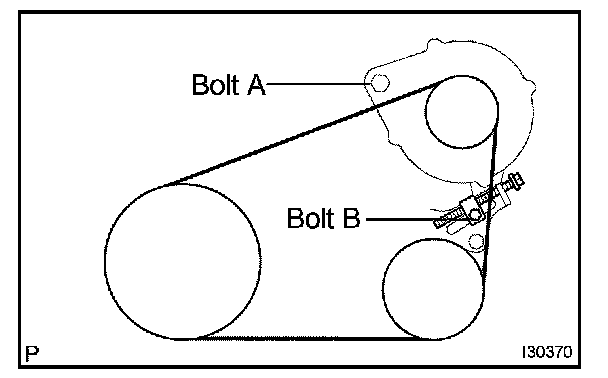

a. Loosen bolt A.
b. Loosen bolt B.

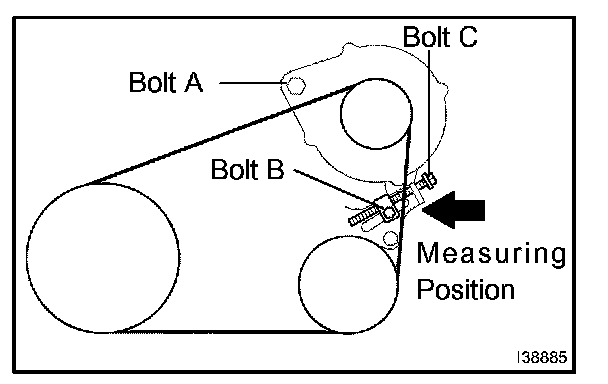

c. Apply drive belt tension by turning bolt C.

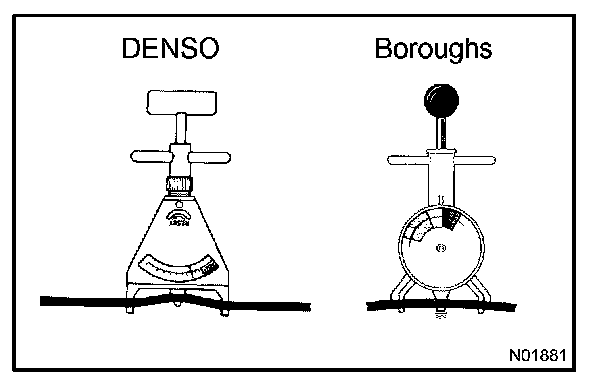

Drive belt tension:
New belt: 160 to 180 lbf
Used belt: 115 to 135 lbf
HINT:
- "New V belt" refers to a belt which has been used for less than 5 minutes on a running engine.
- "Used V belt" refers to a belt which has been used for 5 minutes or more on a running engine.
d. Tighten bolt A.
Torque: 58 Nm (591 kgf.cm, 43 ft.lbf)
e. Tighten bolt B.
Torque: 17.5 Nm (178 kgf.cm, 12 ft.lbf)
