Removal and Installation
REMOVAL1. REMOVE COOL AIR INTAKE DUCT SEAL (for 2GR-FE)
2. REMOVE FRONT BUMPER ASSEMBLY (w/o Fog Light)
3. REMOVE FRONT BUMPER ASSEMBLY (w/ Fog Light)
4. REMOVE HEADLIGHT ASSEMBLY

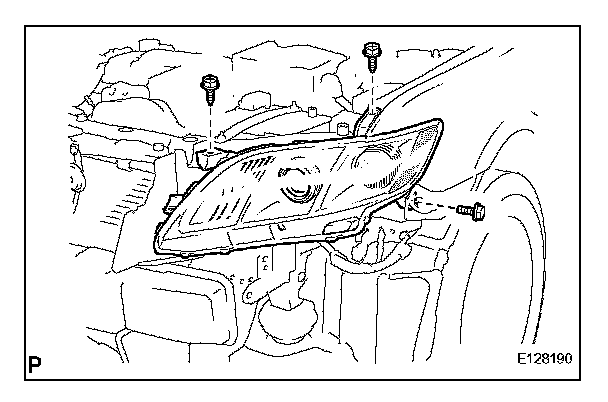

a. Remove the bolt and 2 screws.
b. Disconnect the connectors and remove the headlight assembly.
INSTALLATION
1. INSTALL HEADLIGHT ASSEMBLY
a. Connect the connectors.

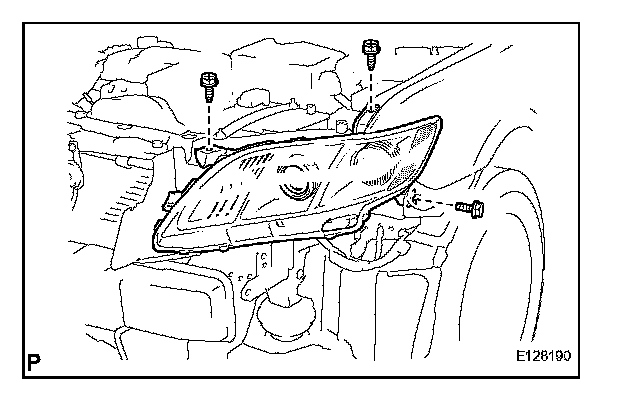

b. Install the headlight assembly with the bolt and 2 screws.
Torque: 3.6 N.m (37 kgf.cm, 32 in.lbf)
2. INSTALL FRONT BUMPER ASSEMBLY (w/o Fog Light)
3. INSTALL FRONT BUMPER ASSEMBLY (w/ Fog Light)
4. INSTALL COOL AIR INTAKE DUCT SEAL (for 2GR-FE)
5. VEHICLE PREPARATION FOR HEADLIGHT AIM ADJUSTMENT
6. PREPARATION FOR HEADLIGHT AIMING (Using a tester)
7. PREPARATION FOR HEADLIGHT AIMING (Using a screen)
8. HEADLIGHT AIMING INSPECTION
9. HEADLIGHT AIMING ADJUSTMENT
10. VEHICLE PREPARATION FOR FOG LIGHT AIM (w/ Fog Light)
11. PREPARATION FOR FOG LIGHT AIMING (w/ Fog Light)
12. FOG LIGHT AIMING INSPECTION (w/ Fog Light)
13. FOG LIGHT AIMING ADJUSTMENT (w/ Fog Light)
