Ignition Switch Circuit
Ignition Switch CircuitDESCRIPTION
This circuit detects the state of the ignition switch or engine switch, and sends it to the main body ECU.

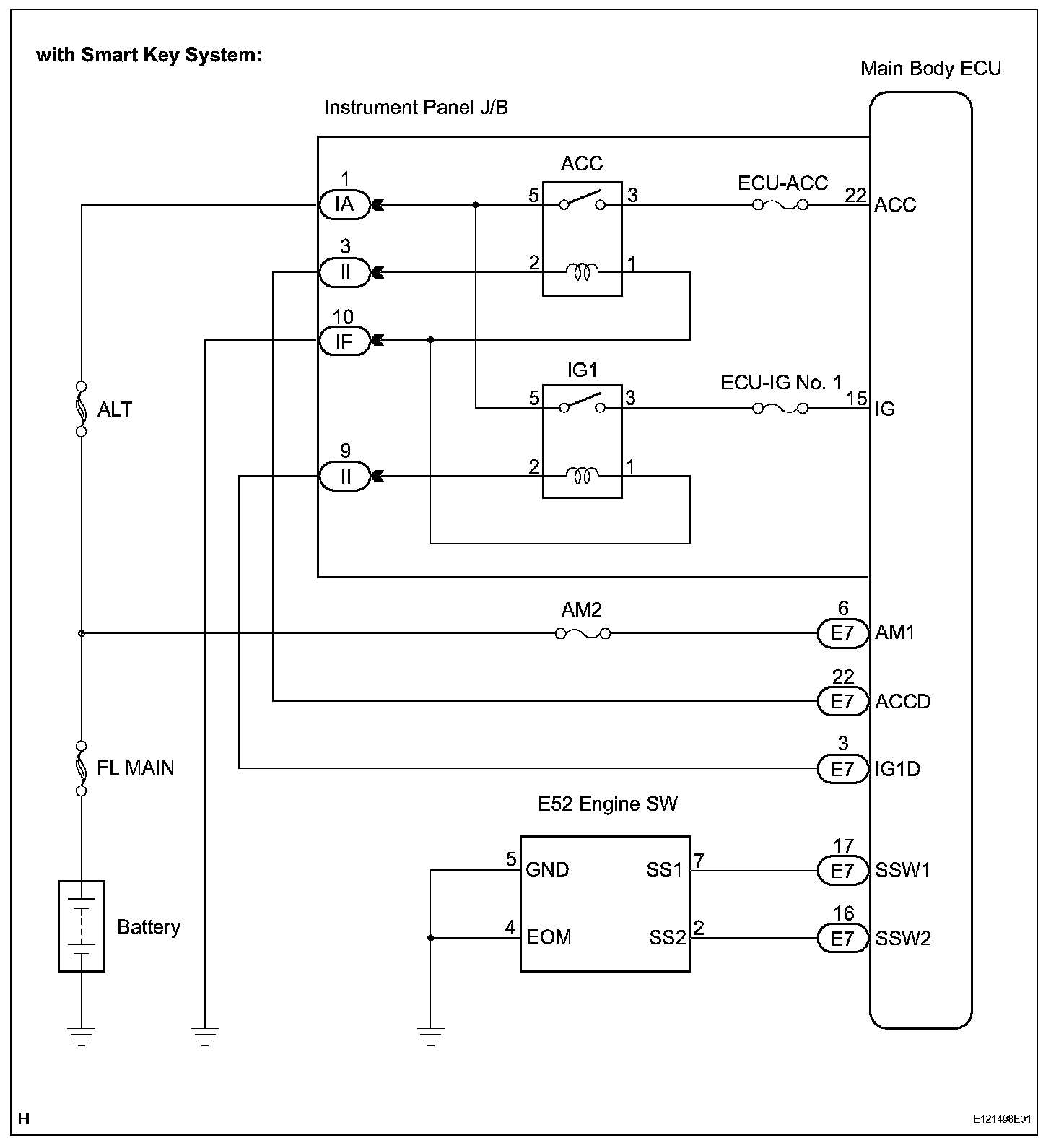

Wiring Diagram:
Wiring Diagram:
Step 1:
Step 1(Continued)-3:
Step 4-5:
Step 6-7:

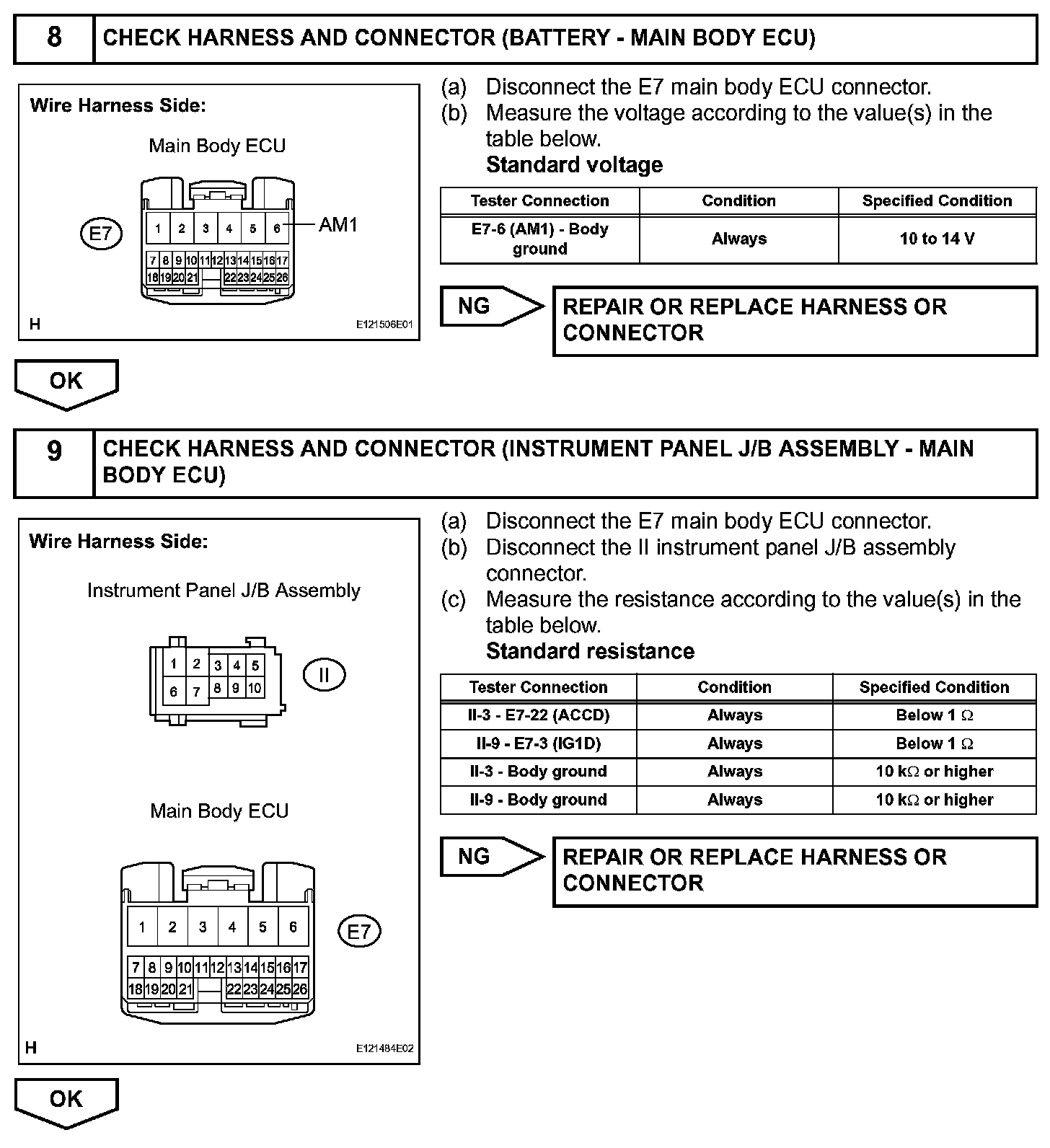

Step 8-9:

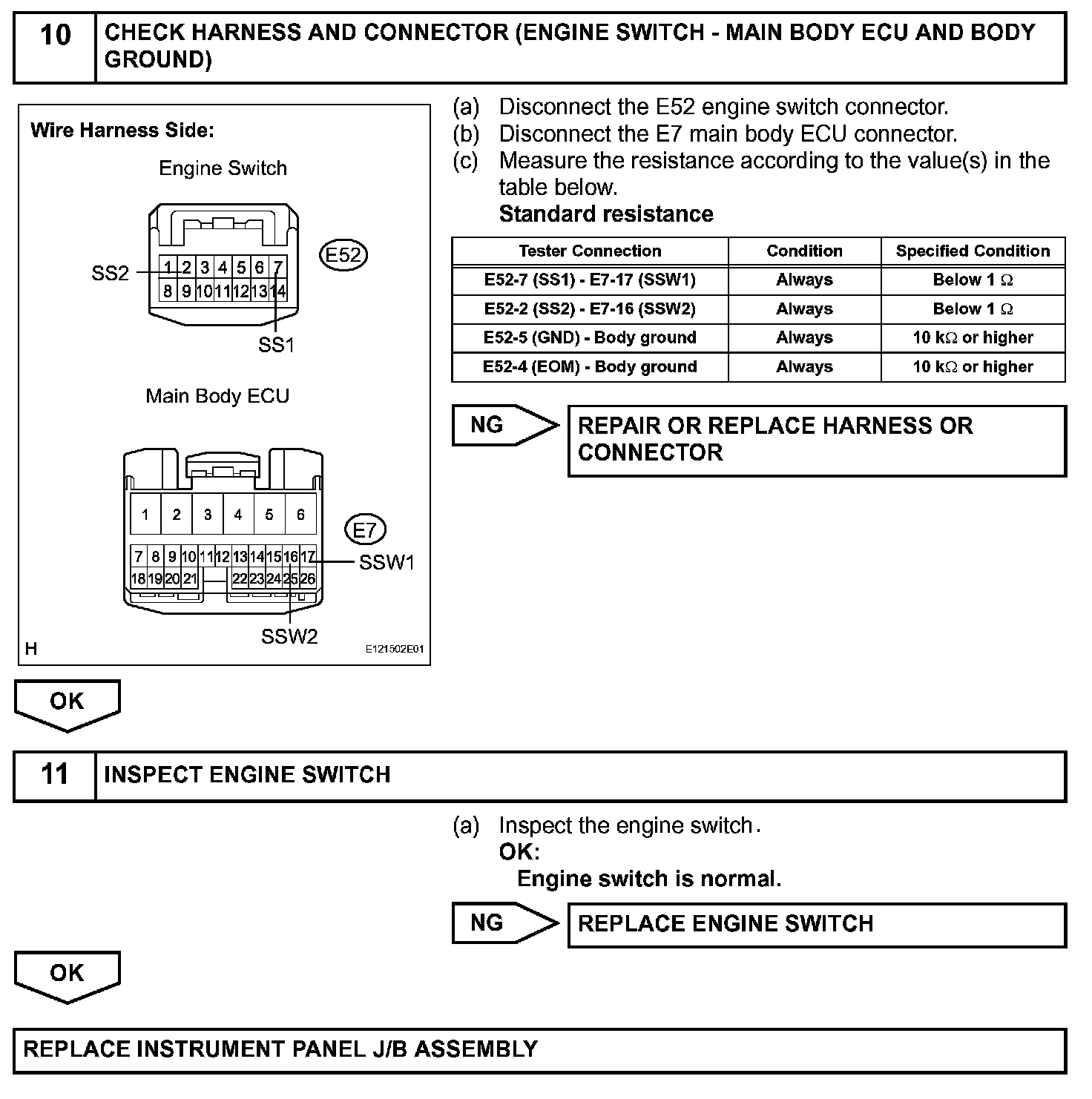

Step 10-11:
INSPECTION PROCEDURE
