Diagram 163/5 (Tracks 43-56)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions

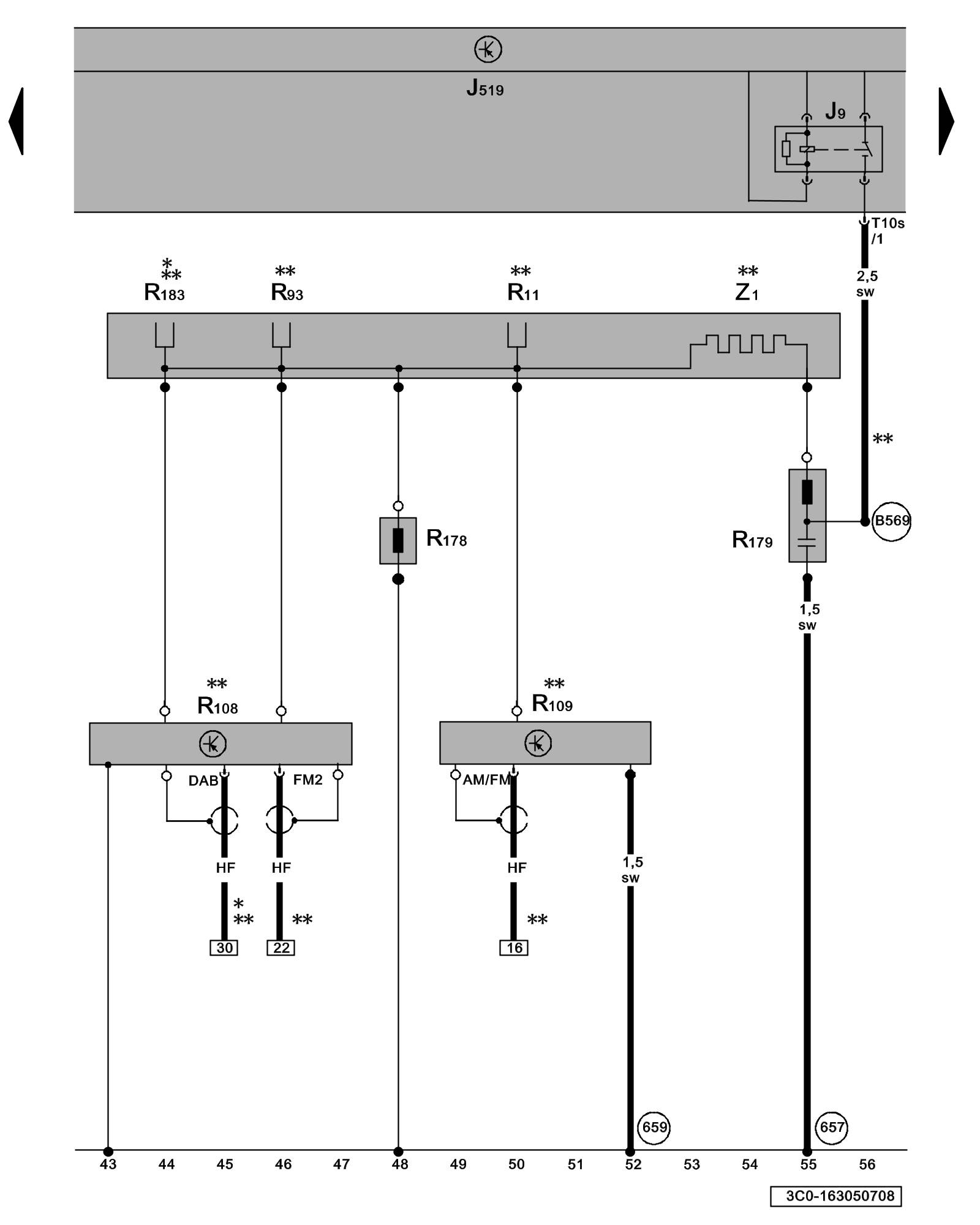

Antennas (sedan), Antenna Module, FM Frequency Filter, Digital Radio Antenna





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J9 - Rear Window Defogger Relay Overview of Relay Carrier

J519 - Vehicle Electrical System Control Module Control Modules in Interior

R11 - Antenna Telematics System Overview

R93 - Radio Antenna 2 Telematics System Overview

R108 - Left Antenna Module

R109 - Right Antenna Module

R178 - FM Frequency Filter (in negative wire) Antenna System Overview - Sound System - Sedan

R179 - FM Frequency Filter (in positive wire) Antenna System Overview - Sound System - Sedan

R183 - Digital Radio Antenna

T10s - 10-Pin Connector, black

Z1 - Heated Rear Window Telematics System Overview

(657) - Ground Connection 1 (left, near rear window)

(659) - Ground Connection 1 (right, near rear window)

(B569) - Connection 36 (in main wiring harness)

* - Only models with Digital Radio

** - Only sedan
