Tie Down Hook / Bracket: Service and Repair






Track System

=> [ Retaining Tracks ]

=> [ Track System Bracket and Carrier ]

Retaining Tracks

Removal

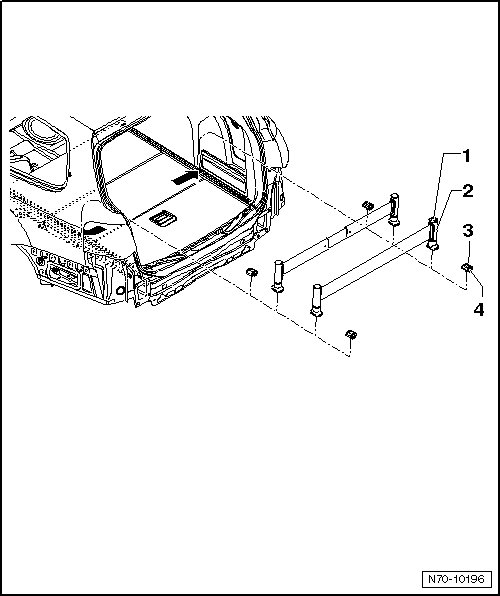

- Operate push-button - 1 - and slide tie-down - 2 - up to corresponding opening in respective retaining track - arrows -.

- Remove tie down from retaining track.

- Operate push-button - 3 - and slide anchoring lug - 4 - up to corresponding opening in respective retaining track - arrows -.

- Remove anchoring lug from retaining track.

- Remove the remaining tie downs and anchoring lugs as described.

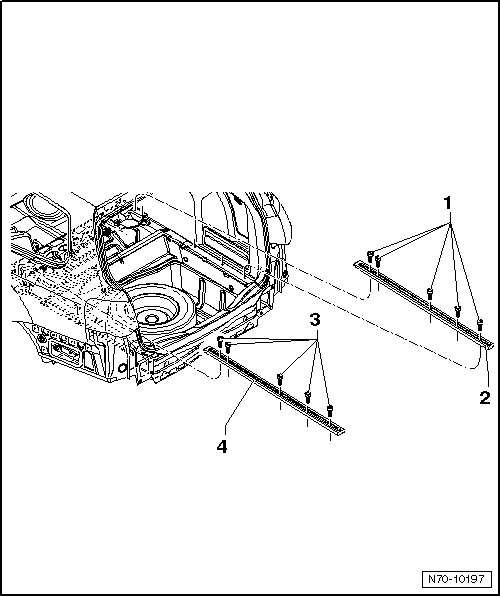

- Remove the five bolts - 1 - (9 Nm).

- Remove right retaining track - 2 - from vehicle.

- Remove the five bolts - 3 - (9 Nm).

- Remove left retaining track - 4 - from vehicle.





Installation

- To install, perform the steps used for removal in reverse order.

Track System Bracket and Carrier

Removal

- Switch off ignition.

Vehicles with rear side-airbag:

- Disconnect vehicle battery.

All vehicles:

- Remove luggage compartment lining. Refer to => [ Luggage Compartment Liner ] Luggage Compartment Trim

- Remove lock carrier cover. Refer to => [ Lock Carrier Cover ] Luggage Compartment Trim

- Fold left bench seat and its backrest forward.

- Remove side upholstery:

with rear side airbags: => [ Side Upholstery with Side Airbag ] Rear Seats

without rear side airbags: => [ Side Upholstery without Side Airbag ] Rear Seats

- Remove luggage compartment side trim (wagon):

Right: => [ Right Luggage Compartment Side Trim ] Luggage Compartment Trim

Left: => [ Left Luggage Compartment Side Trim ] Luggage Compartment Trim

- Remove mount with vehicle tool kit and, if present, spare wheel from well in vehicle floor.

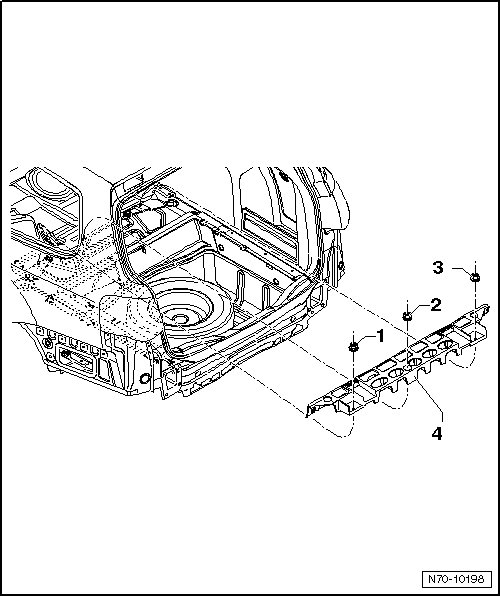

- Remove the nuts - 1 -, - 2 - and - 3 -.

- Remove carrier - 4 - from vehicle.

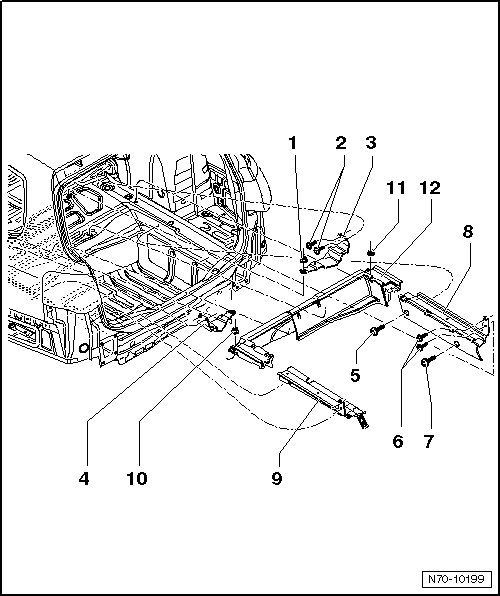

- Remove nut - 1 - (2 Nm).

- Remove the two bolts - 2 - (9 Nm).

- Remove right front bracket - 3 - from vehicle.

- Remove left front bracket - 4 - accordingly.

- Remove bolts - 5 - and - 7 - (25 Nm).

- Remove the two bolts - 6 - (9 Nm).

- Remove right rear bracket - 8 - from vehicle.

- Remove left rear bracket - 9 - accordingly.

- Remove the nuts - 10 - and - 11 - (2 Nm).

- Remove lower section of luggage compartment carpet - 12 - from vehicle.





Installation

- To install, perform the steps used for removal in reverse order.
