System Schematics

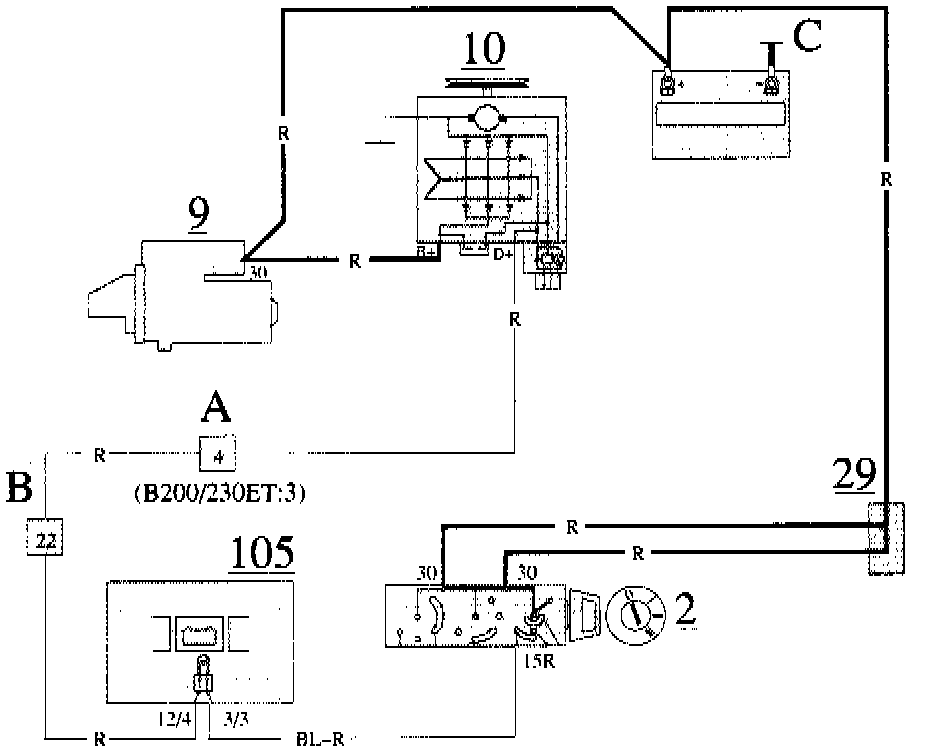

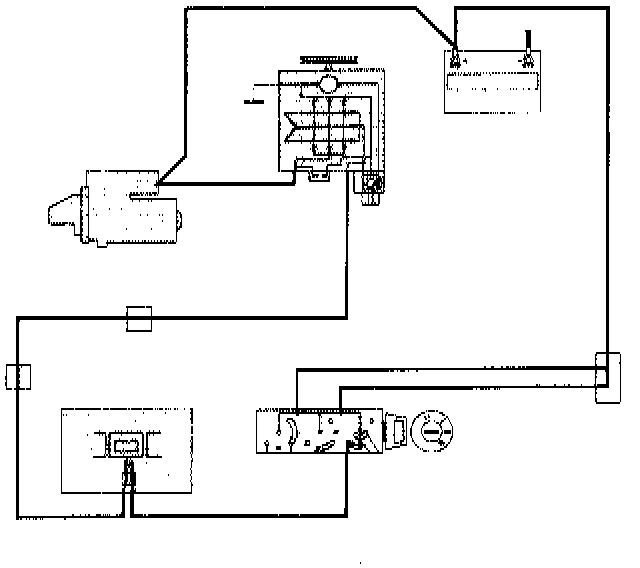

Charging Circuit - Ignition Off:
2 Ignition switch
9 Starter motor
10 Alternator
29 Positive terminal
105 Battery charge lamp
A Connector, left A-post
B Connector, left A-post
C Ground connection, battery

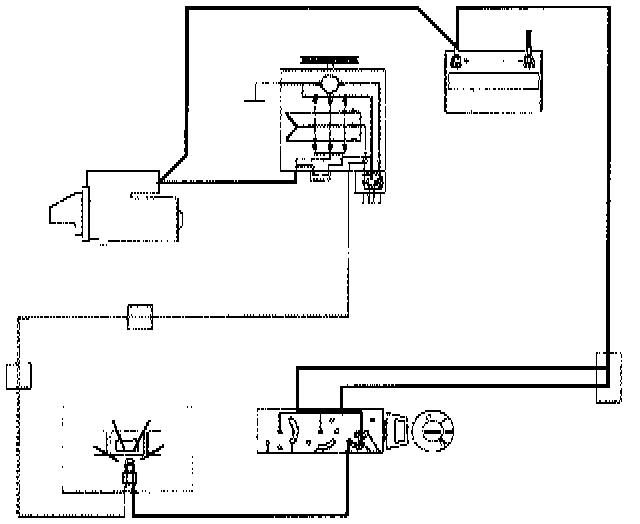

Ignition ON - Engine Off:
Alternator charging:

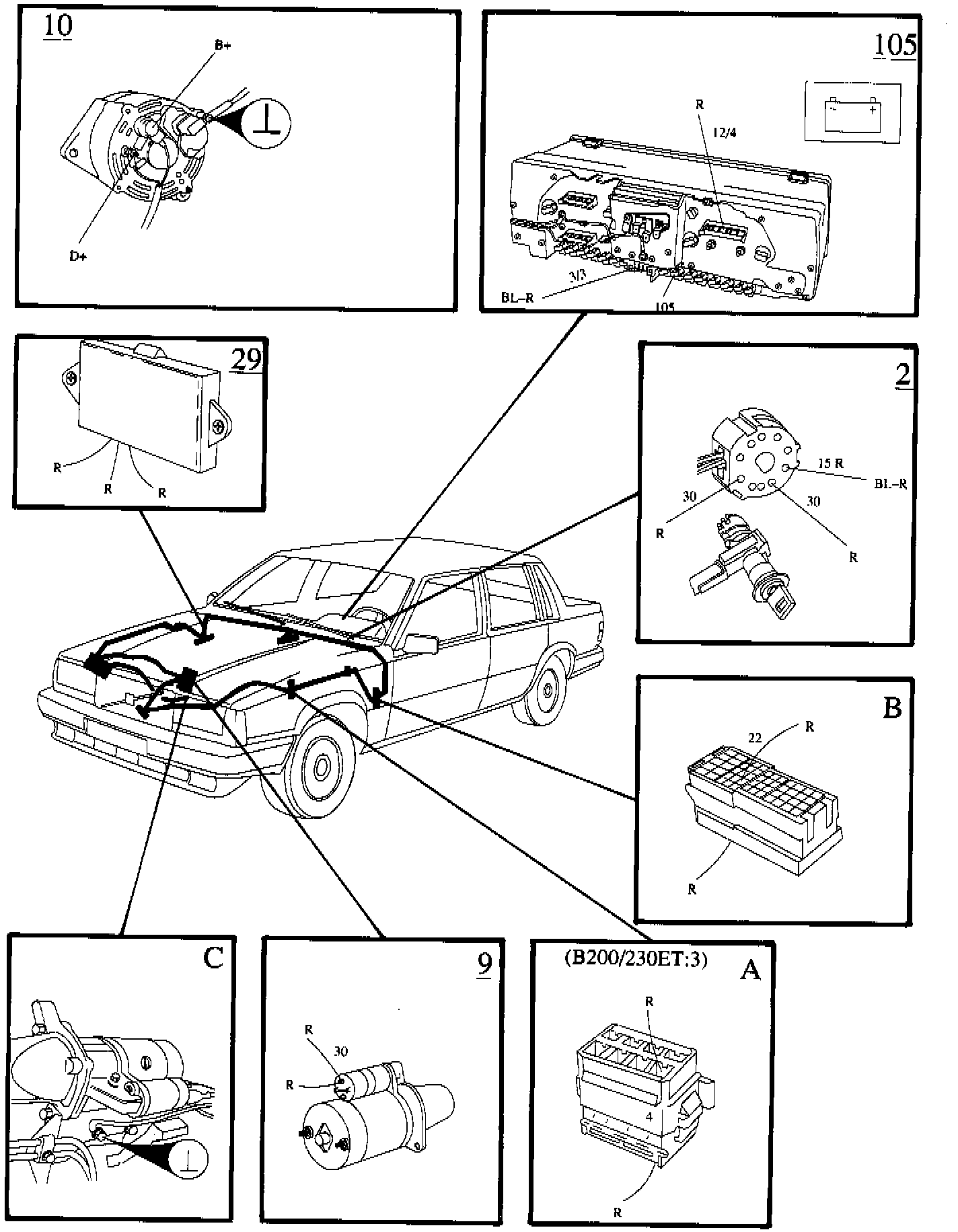

Location views:
2 Ignition switch
9 Starter motor
10 Alternator
29 Positive terminal
105 Battery charge lamp
A Connector, left A-post
B Connector, left A-post
C Ground connection, battery
