Bulb Failure Warning Sensor
Bulb Failure Warning Sensor

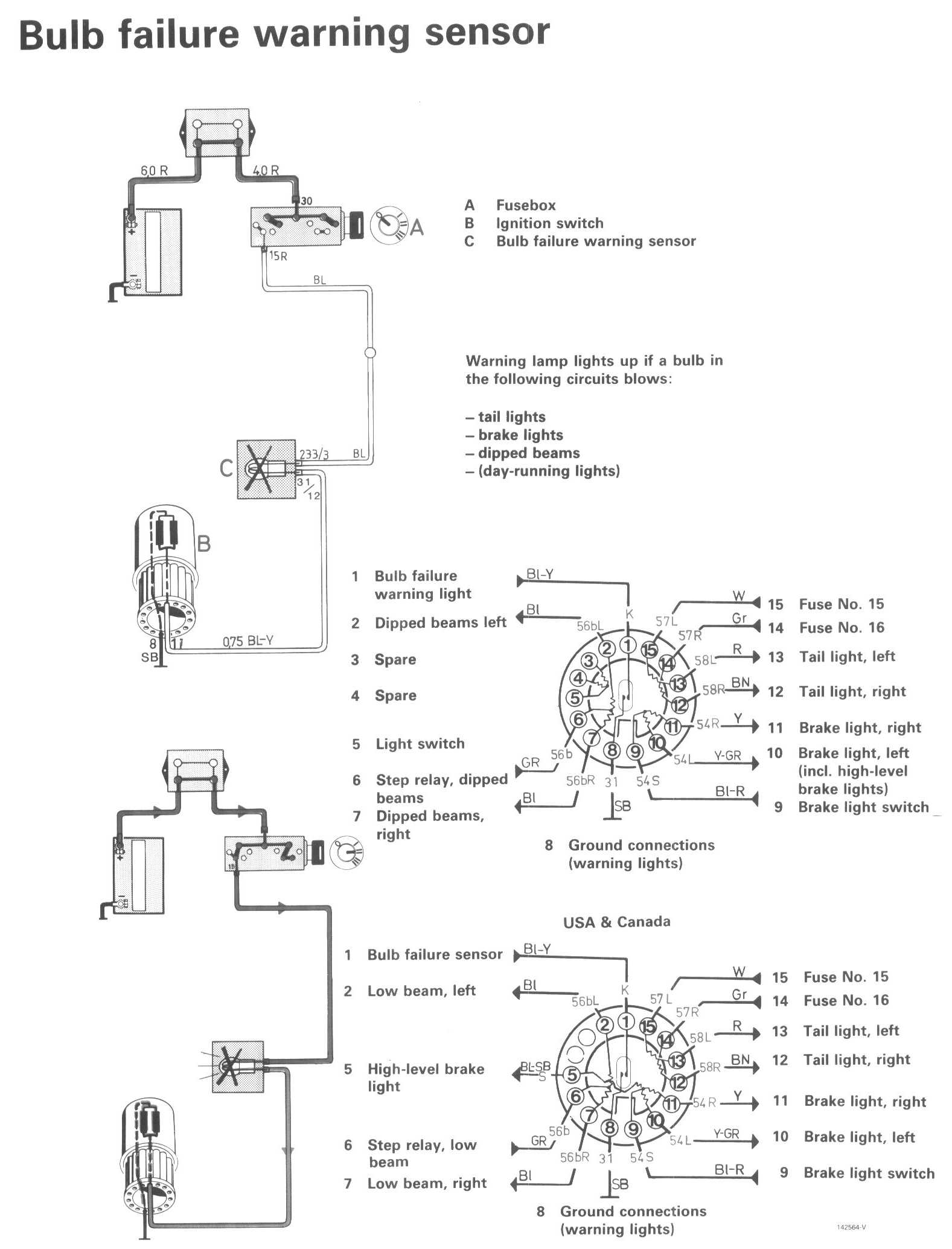

Wiring Diagrams:
Component / Connector Views:
LEGEND
A
Fusebox
B
Ignition switch
C
Bulb failure warning sensor
