Bulb Failure Warning Sensor, Brake Light Monitor (Europe)

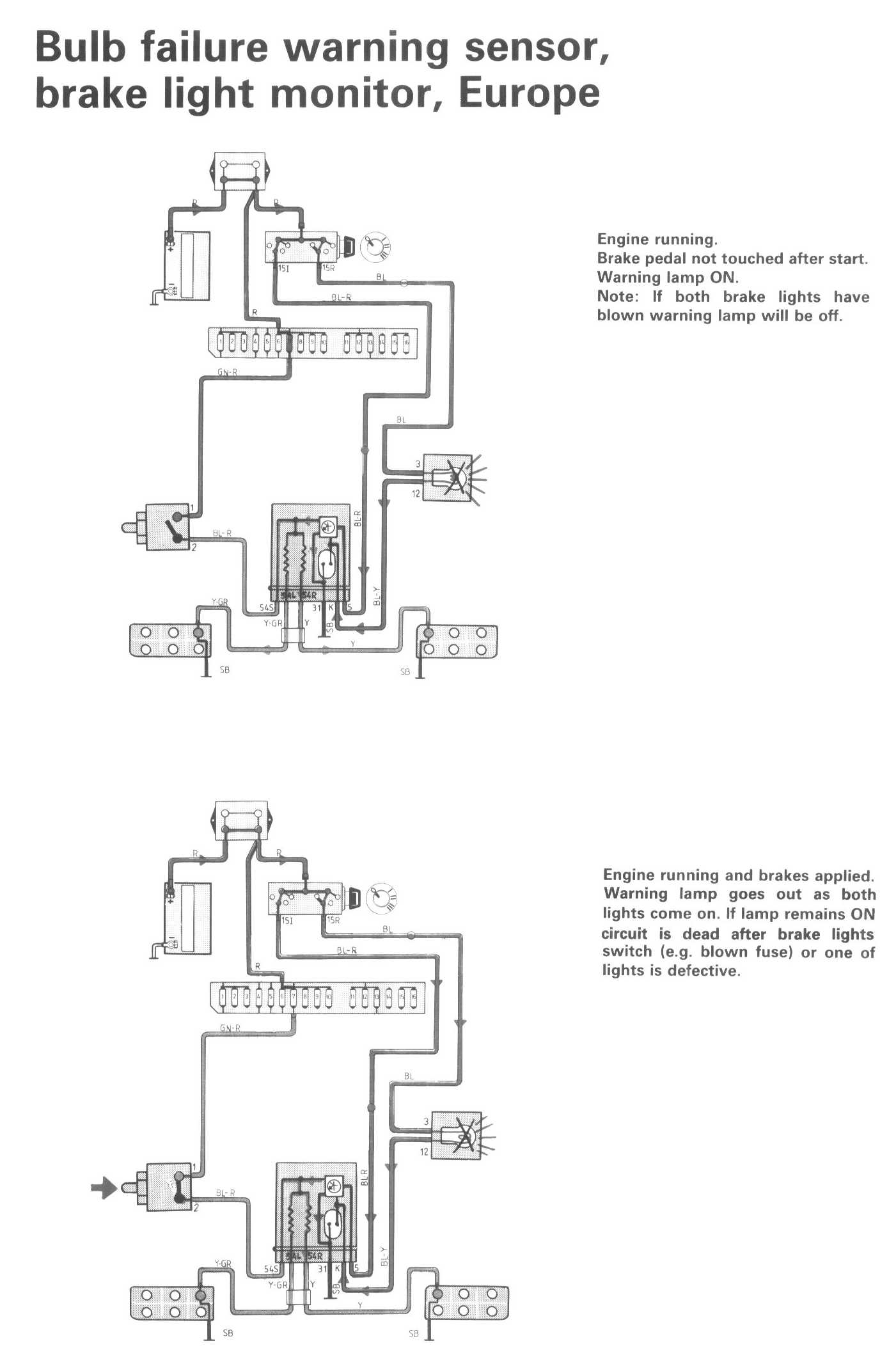

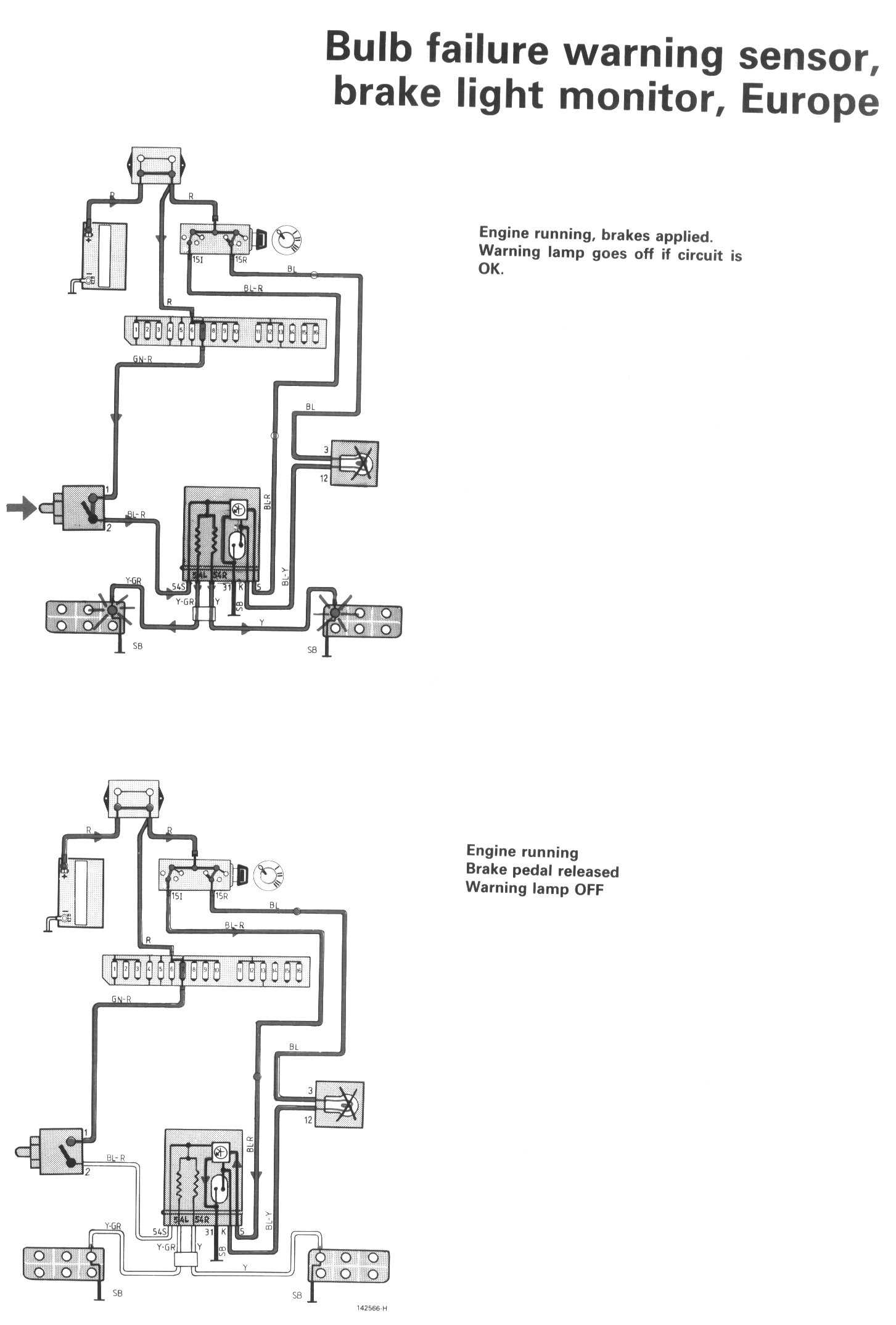

Wiring Diagrams:

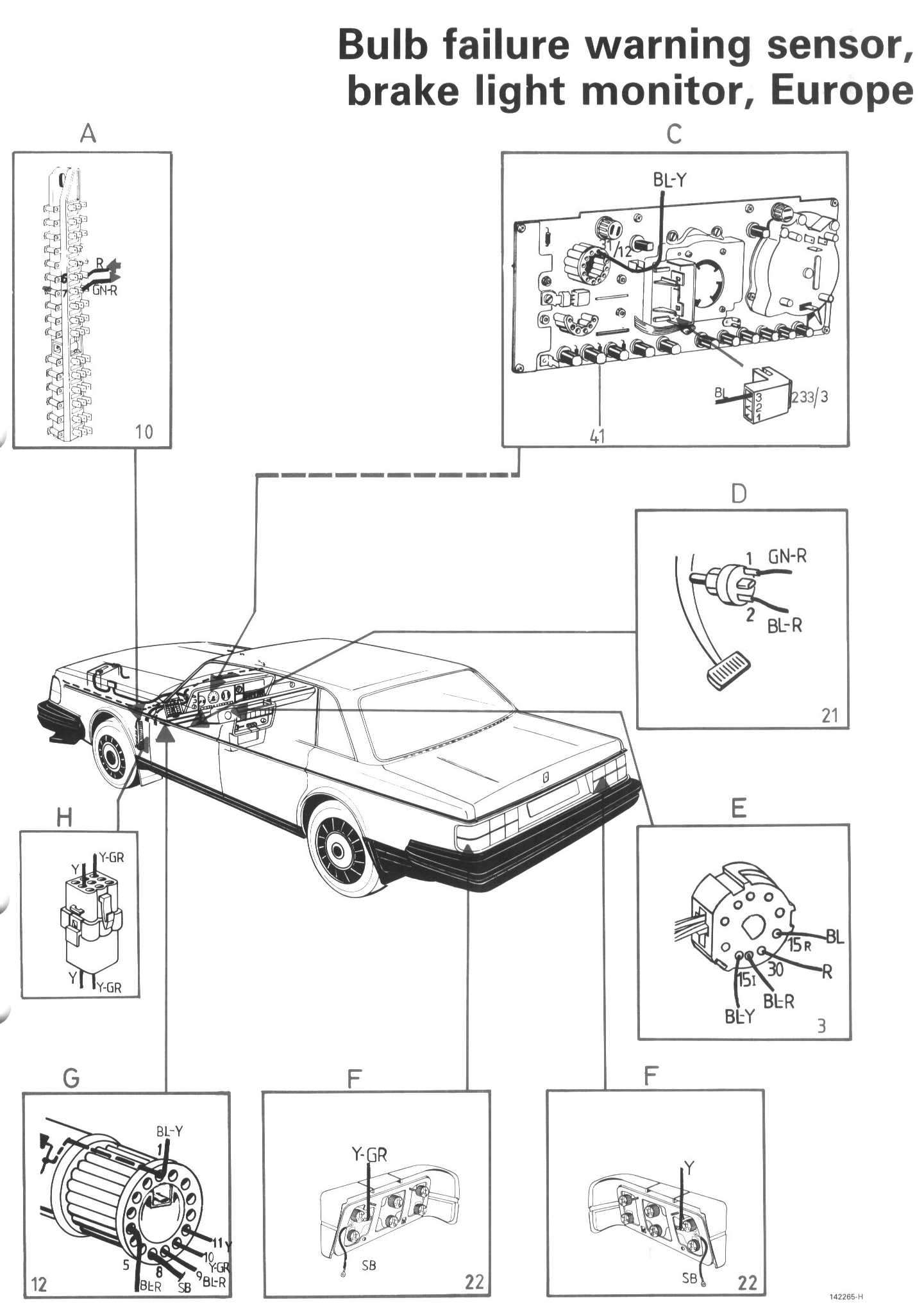

Component / Connector Views:
Conditions:
Conditions:
LEGEND
A Fusebox
B Light switch
C Warning lamp. bulb failure
D Brake light switch
E Ignition switch
F Brake light
G Sensor
H Connector
