Delayed Courtesy Light

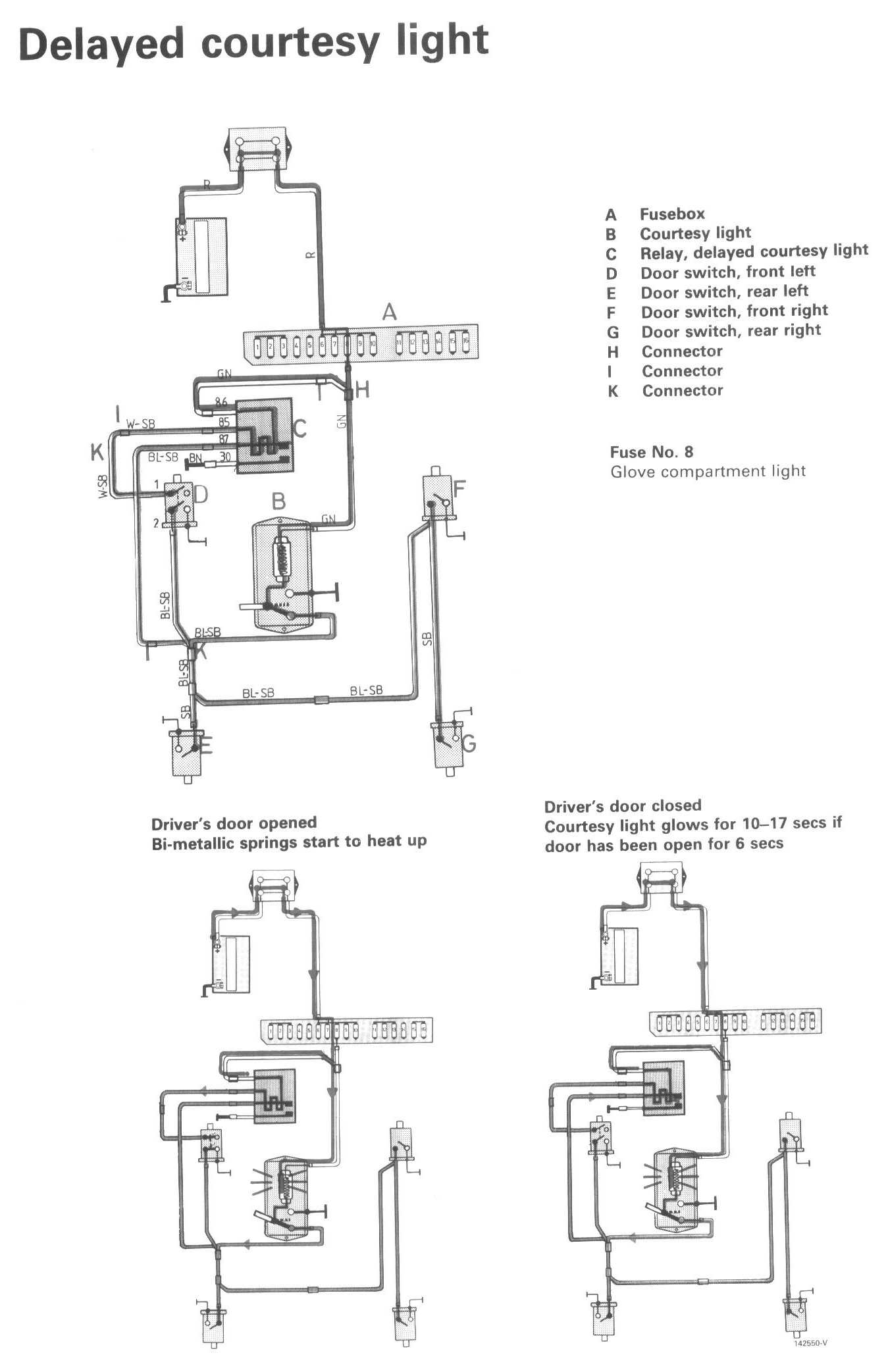

Wiring Diagrams:

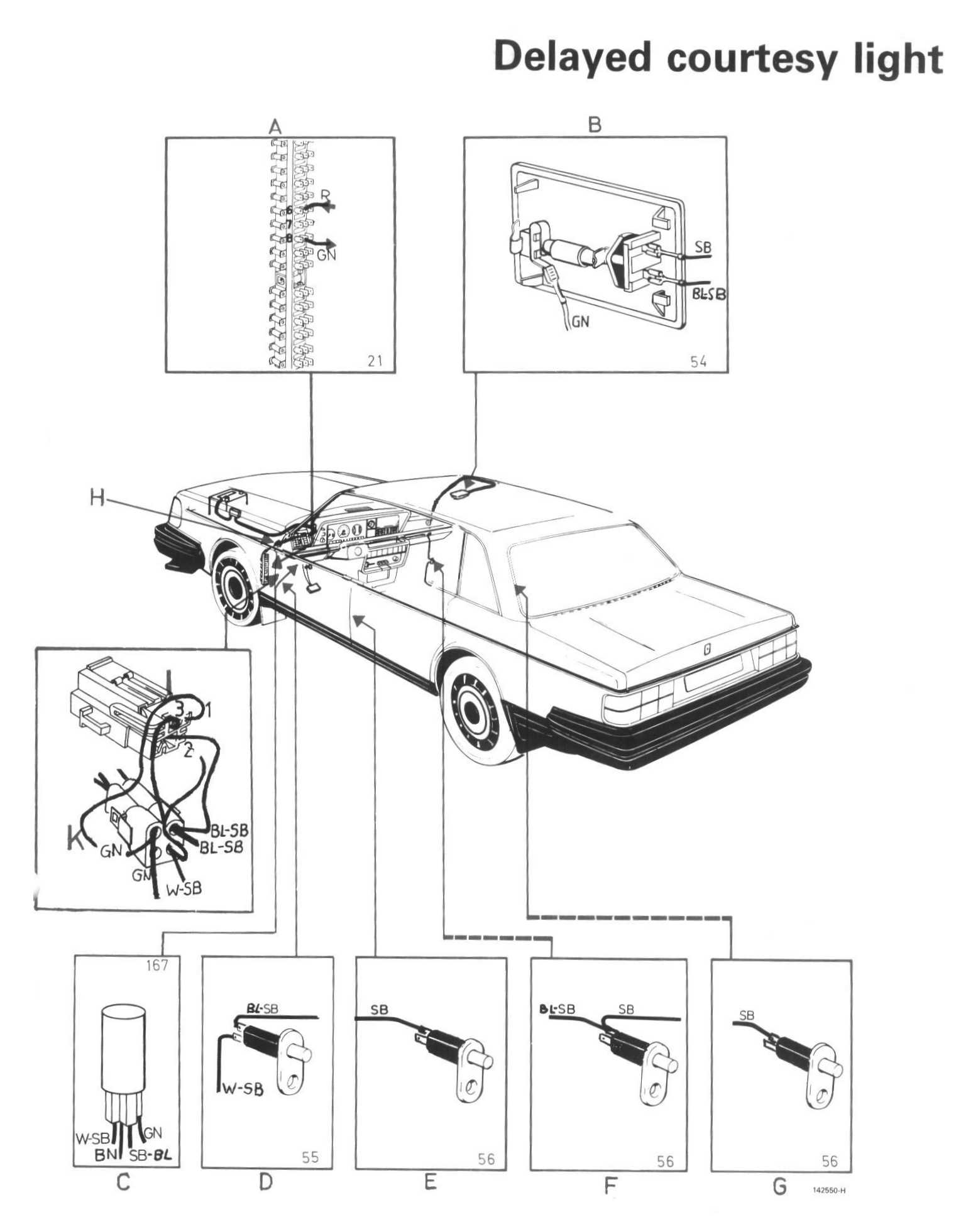

Component / Connector Views:




LEGEND
A Fusebox
B Courtesy light
C Relay, delayed courtesy light
D Door switch, front left
E Door switch, rear left
F Door switch, front right
G Door switch, rear right
H Connector
I Connector
K Connector
