Heater Fan (Standard)

Wiring Diagrams:

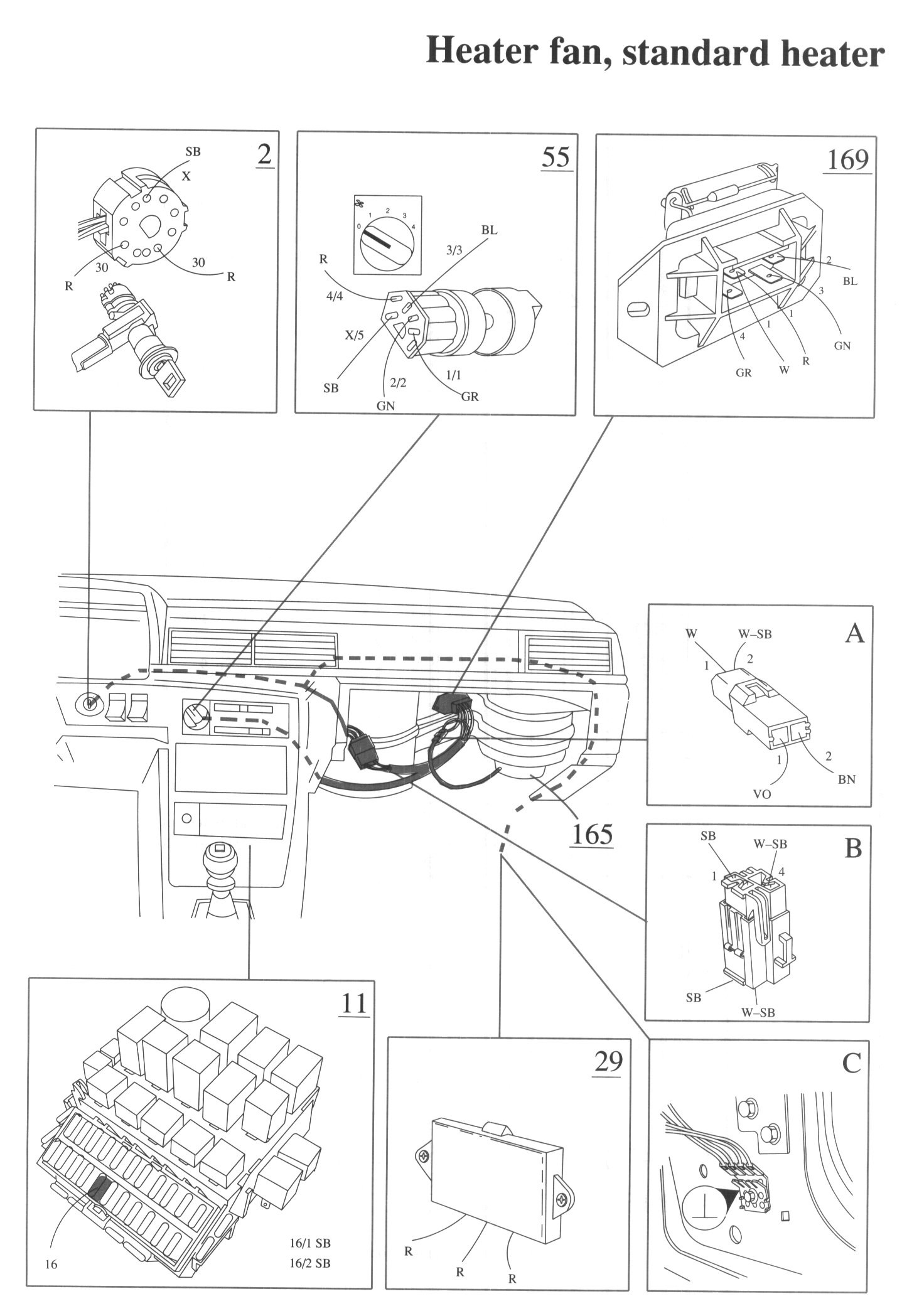

Component / Connector Views:




LEGEND
2 Ignition switch

11 Fusebox
29 Positive terminal
55 Switch, heater fan

165 Heater fan
169 Resistor, heater fan

A Connector, 2-pole
B Connector, 6-pole
C Ground point, right A-post
