Fuel Injection System

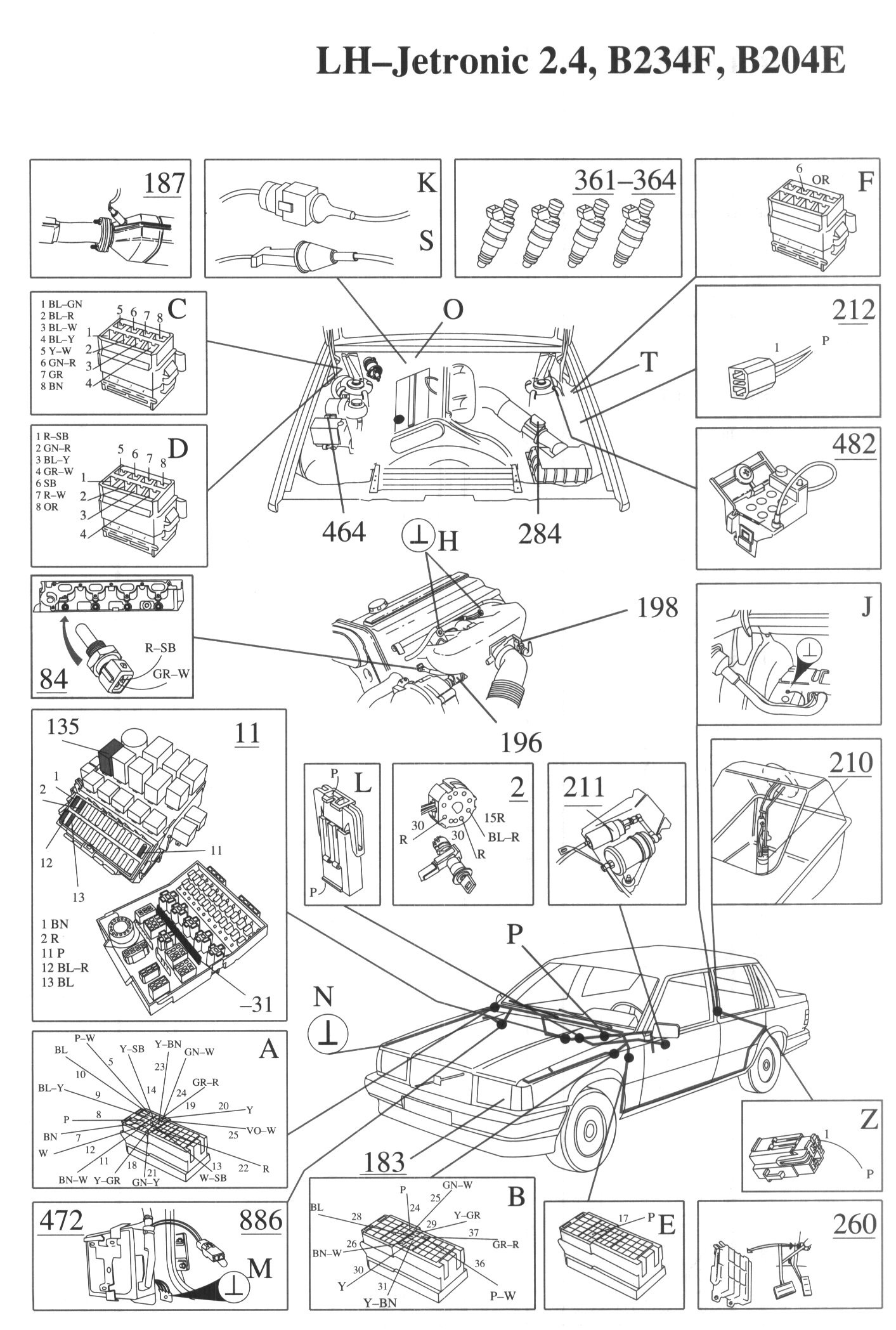

Component / Connector Views:




Wiring Diagrams:




LEGEND
1 Battery
2 Ignition switch

11 Electrical distribution unit
12 12-pole connector in combined instrument panel
29 Positive terminal
31 Ground rail in electrical distribution unit
81 AC pressure sensor
84 Coolant temperature sensor
85 Speedometer

120 AC cut-out relay
135 Relay, fuel injection
183 Solenoid valve (canister)(B234F)
187 Lambda sond (B234F)
196 Air control (idle) valve
198 Throttle switch
202 Climate control
210 Tank pump
211 Fuel pump
212 Test socket
260 Control unit, ignition system
284 Air mass meter
361-364 Injectors
419 Power stage EZK
464 Relay, radio interference suppression
472 Control unit, LH-Jetronic 2.4
482 Diagnostic socket
495 ECC control unit
886 Bridge connector

A Connector, right A-post
B Connector, left A-post
C Connector, right suspension tower
D Connector, right suspension tower
E Connector, left A post
F Connector, left suspension tower
H Ground point, inlet manifold
J Ground point in boot
K Connector at bulkhead
L Connector in electrical distribution unit
M Ground point, right A-post
N Ground point, right front wing
O Connector at bulkhead
P Connector in electrical distribution unit
S Connector at bulkhead
T 3-pole connector, left suspension tower
V Ground, left front wing
Z 4-pole connector, boot
