System Diagram

Wiring Diagrams:

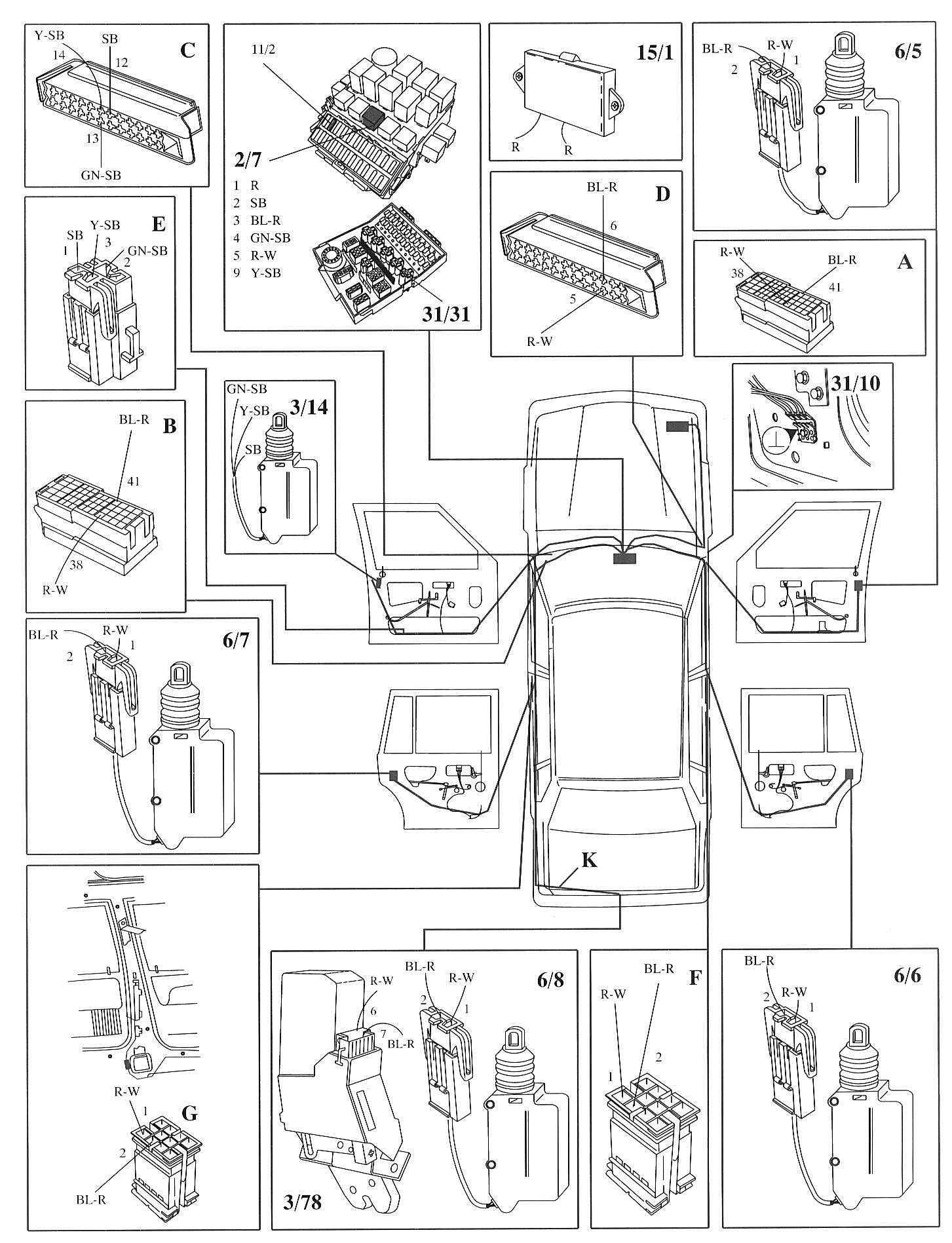

Component / Connector Locations:




LEGEND
1/1 Battery
2/7 Central locking relay
3/14 Switch, lock button
3/78 Lock unit, trunk/tailgate
6/5 Central locking motor passenger's side front
6/6 Central locking motor passenger's side rear
6/7 Central locking motor driver's side rear
6/8 Central locking motor trunk/tailgate

11/1-26 Fuses
15/1 Positive terminal
31/10 Ground connection, right A-post
31/31 Ground connection rail in central el. unit
