Tail Lamp

Wiring Diagrams:

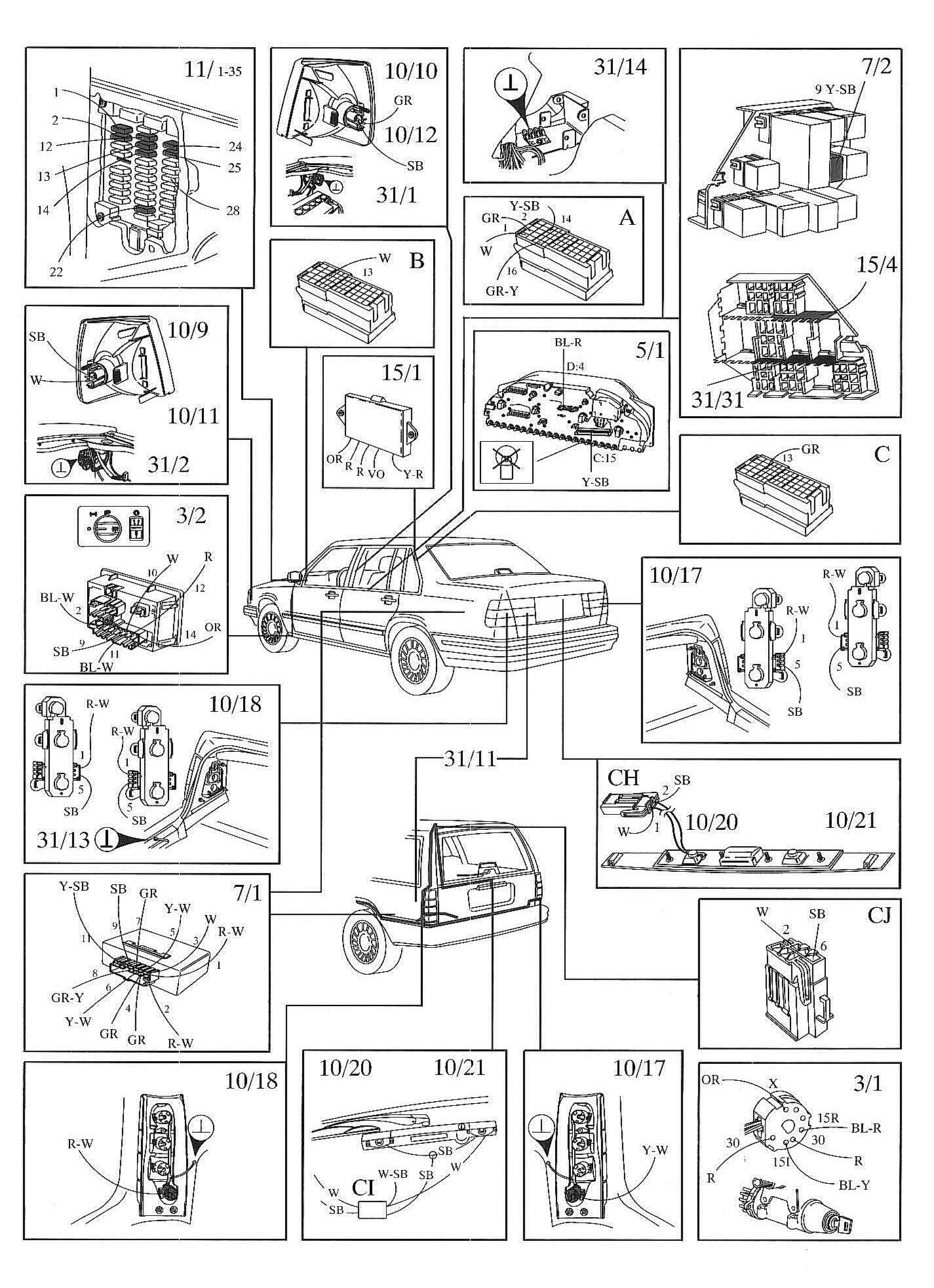

Component / Connector Locations:




LEGEND
1/1 Battery
3/1 Ignition lock
3/2 Light switch
5/1D 4-pin connector in combined instrument
5/1C 18-pin connector in combined instrument
7/1 Bulb failure sensor, rear
7/2 Bulb failure sensor, front

10/9 Left parking light and turn indicator, front
10/10 Right parking light and turn indicator, front
10/11 Left parking light, front
10/12 Right parking light, front
10/17 Right tail light
10/18 Left tail light
10/20 Left number plate light
10/21 Right number plate light
10/44 Right parking light, rear
10/45 Right parking/tail light
10/51 Left parking light, rear
10/52 Left parking/tail light
10/72 Ashtray lighting
10/88 Indicator lamp bulb failure sensor
11/135 Fuses
15/1 Positive terminal
15/4 15I-rail in relay unit
31/1 Ground connector, right front wing
31/2 Ground connector, left front wing
31/11 Ground connector, left rear light
31/12 Ground connector, right rear light
31/13 Ground connector, fuel primer pump
31/14 Ground connector at relay unit
31/31 Ground connection rail in relay unit
