Combined Instrument

Wiring Diagrams:

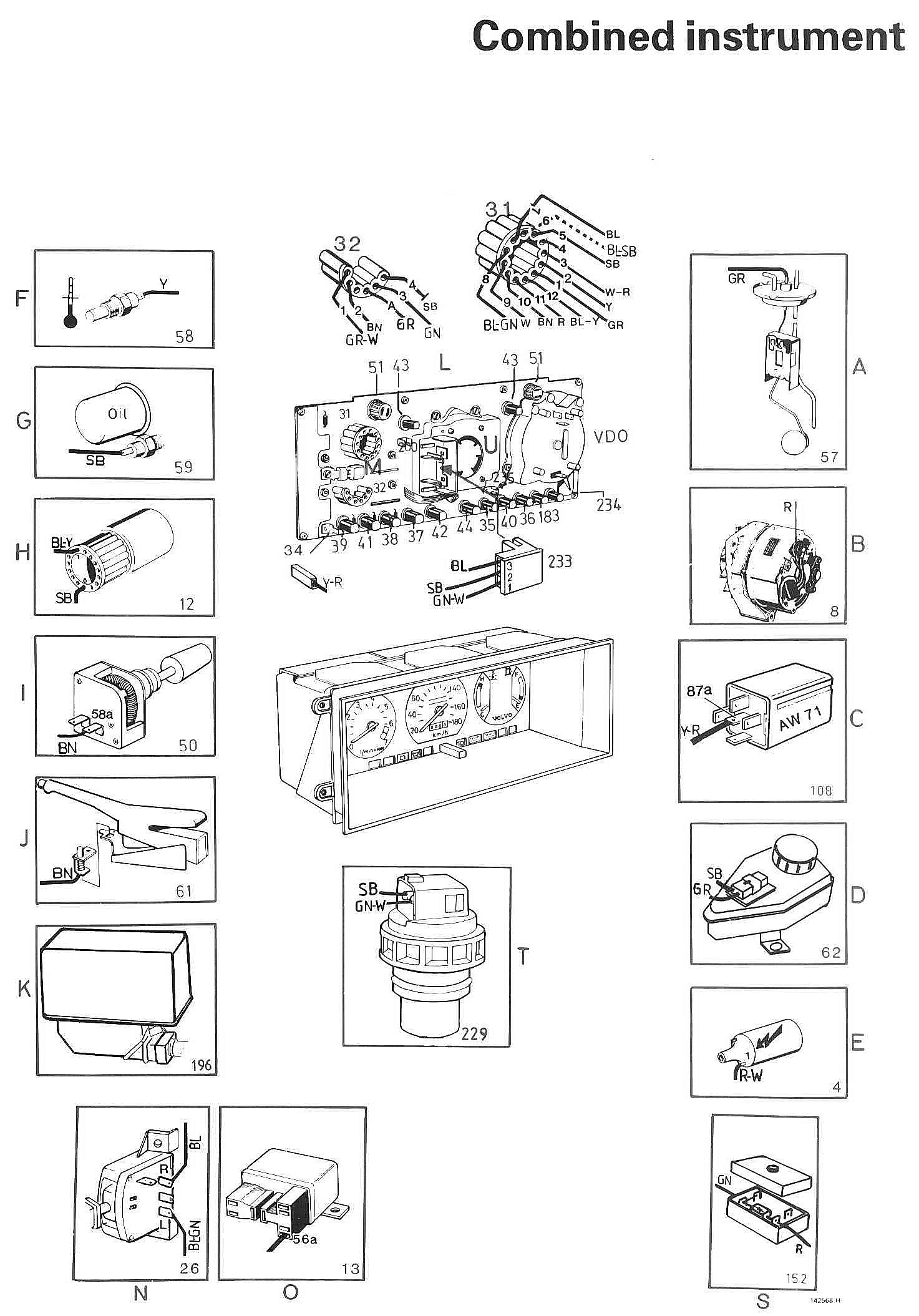

Component / Connector Views:




LEGEND
A Fuel level sensor
B Alternator / generator
C Overdrive relay. AW 71
D Brake fluid level sensor
E Ignition coil
F ECT sensor
G Oil pressure sensor
H Bulb failure sensor
I Rheostat for instrument lights
J Parking brake switch
K Control module. ABS
L Combined instrument
M Voltage regulator
N Turn signal switch
O Step relay for high / low beams
P Shift indicator (from control module pos.214/26)
S Diode box (Japan)
T Vehicle speed sensor (VSS)
U Speedometer
