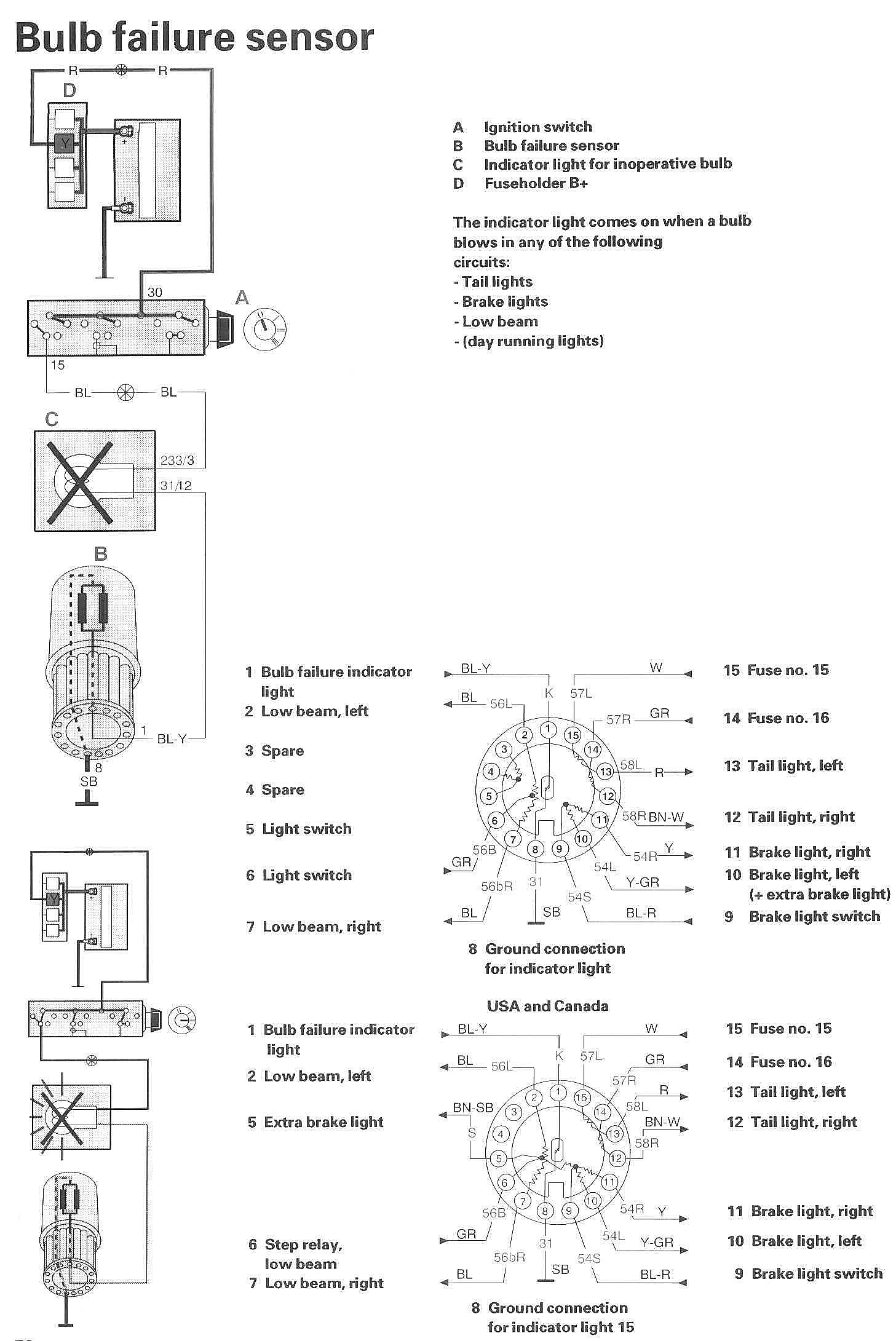

Bulb Failure Warning Sensor

Wiring Diagrams:




Component / Connector Views:




LEGEND
A Ignition switch
B Bulb failure sensor
C Indicator light for inoperative bulb
D Fuse holder B+
