Reversing (Back-Up) Lights, Automatic Transmission
Reversing (Back-Up) Lights, Automatic Transmission
Component / Connector Views:

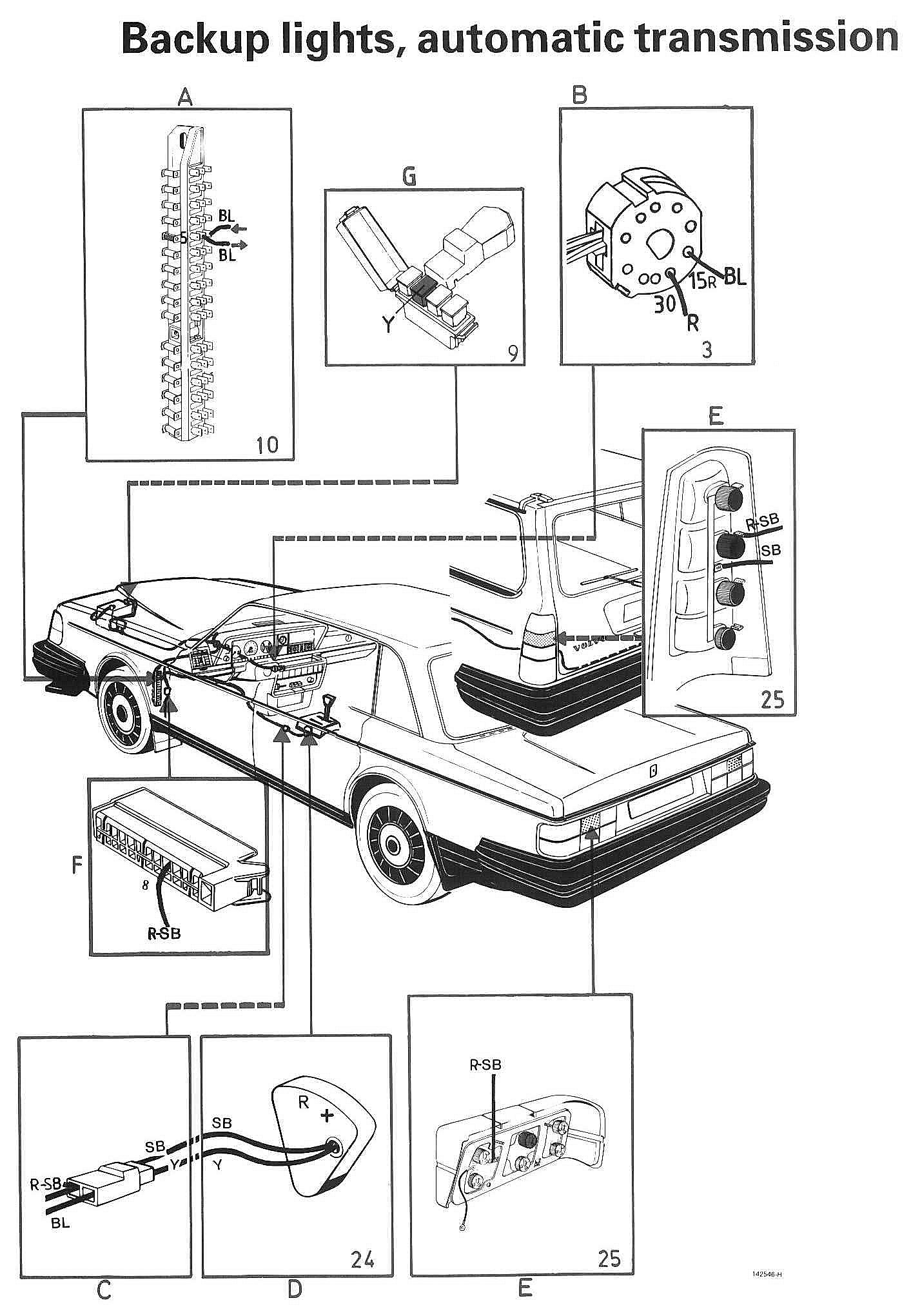

Wiring Diagrams:
LEGEND
A Fusebox
B Ignition switch
C Connector
D Backup light switch
E Backup lights
F Connector
G Fuse holder B+
