Cruise Control






Wiring Diagram

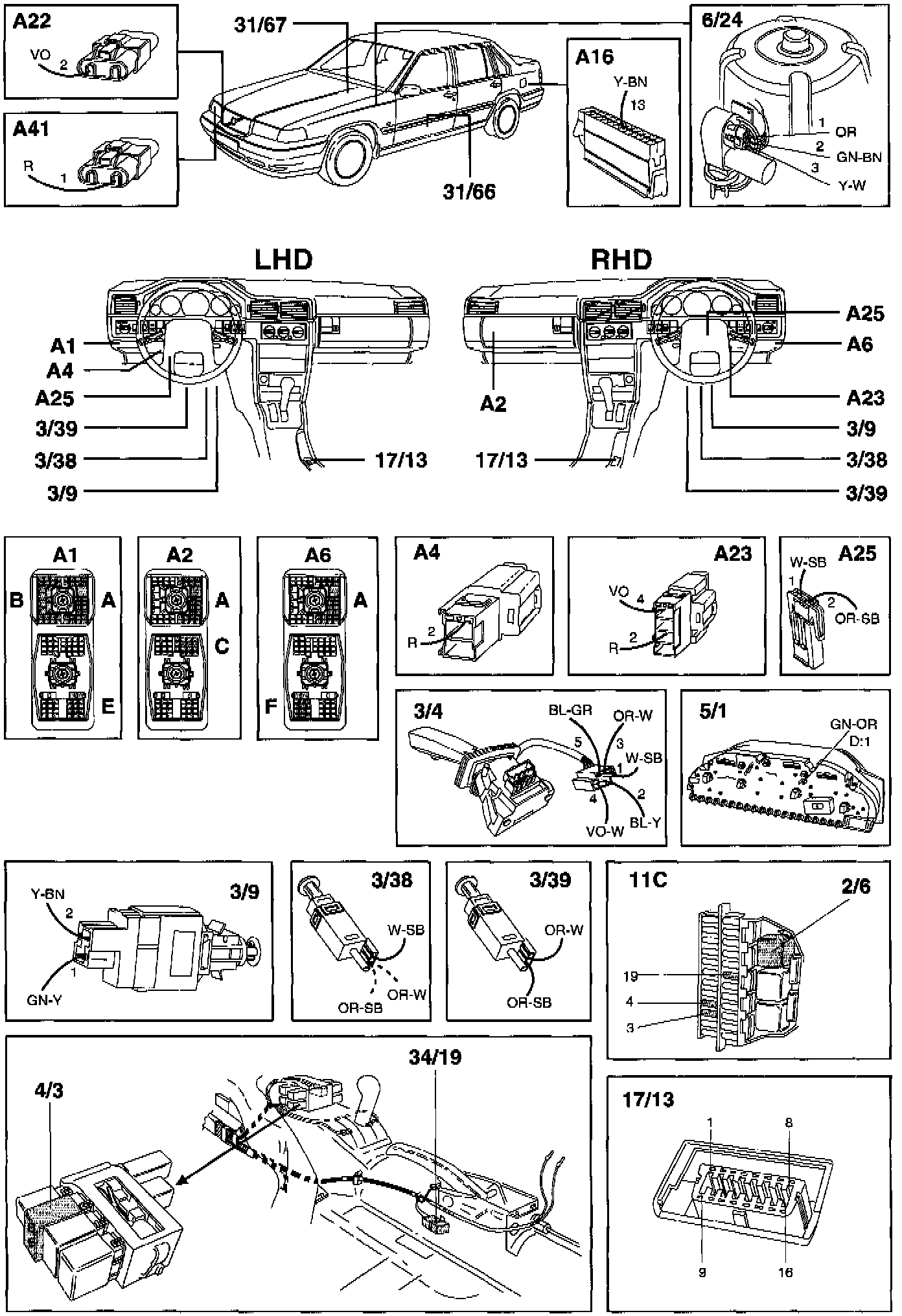

Component Location

Component I.D. List
A1 Multi-connector under dashboard at left A-post
A2 Multi connector under dashboard at left A pillar
A4 2-pin connector engine compartment harness - passenger compartment cable harness
A6 Multi-connector (under dashboard to right of steering column)
A16 Connector 24-pin passenger compartment harness -cargo compartment harness
A22 2-pin connector engine compartment harness - Anti-lock braking system ABS harness
A23 4-pin connector Passenger compartment harness - Anti-lock braking system ABS harness
A25 Connector 2-pin Passenger compartment harness - pedal mounting harness
A41 2-pin connector Anti-lock braking system ABS harness - engine compartment harness
2/6 Overload relay +15I
3/4 Control cruise control
3/9 Stop (brake) lamp switch
3/38 Brake switch
3/39 Clutch pedal switch
4/3 Control module, cruise control
5/1 Combined instrument panel
6/24 Vacuum pump, cruise control
11C/1-24 Fuses in fusebox in passenger compartment
17/13 Data link connector DLC
31/66 Ground point left seat support
31/67 Ground point right seat support
34/19 Terminal block 22-pin: by parking brake bracket
