Instrument and Control Lighting






Wiring Diagram

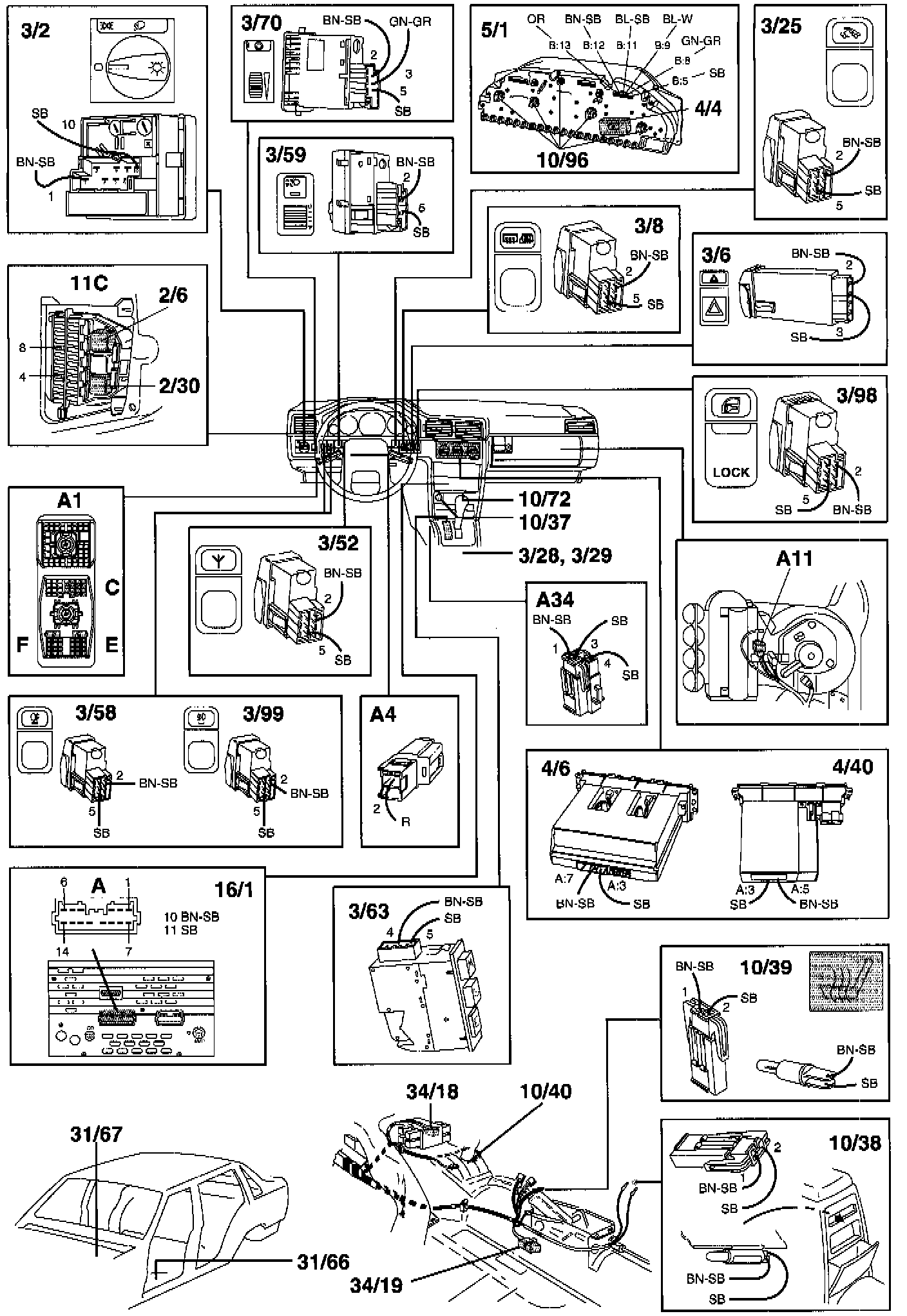

Component Location

Component I.D. List
A1 Multi-connector under dashboard at left A-post
A4 2-pin connector engine compartment harness - passenger compartment cable harness
A11 Connector 6-pin passenger compartment harness - climate unit harness
A34 Connector 4-pin Passenger compartment harness - P-shift lock solenoid
2/6 Overload relay +15I
2/30 Overload relay, +X
3/2 Light switch
3/6 Switch, hazard flasher with flasher relay
3/8 Switch with timer relay heated rear window/door mirrors
3/25 Switch power sunroof
3/28 Heated seat switch left side
3/29 Heated seat switch right side
3/52 Switch power antenna
3/58 Switch rear foglamp
3/59 Beam height control
3/63 Driving mode selector AW 30-40/43
3/70 Rheostat control
3/98 Central locking switch
3/99 Switch front fog lamps
4/4 Rheostat
4/6 ECC climate control module
4/40 MCC manual climate control - control module
5/1 Combined instrument panel
10/37 Cigarette lighter lighting
10/38 Ashtray lighting rear
10/39 Seat heating switch lighting
10/40 Gear shift position indicator lighting
10/72 Ashtray lighting front
10/96 Instrument lighting
11C/1-24 Fuses in fusebox in passenger compartment
16/1 Radio
31/66 Ground point left seat support
31/67 Ground point right seat support
34/18 Terminal block 22-pin: in relay box passenger compartment
34/19 Terminal block 22-pin: by parking brake bracket
