Radio With Extra Amplifier








Wiring Diagram

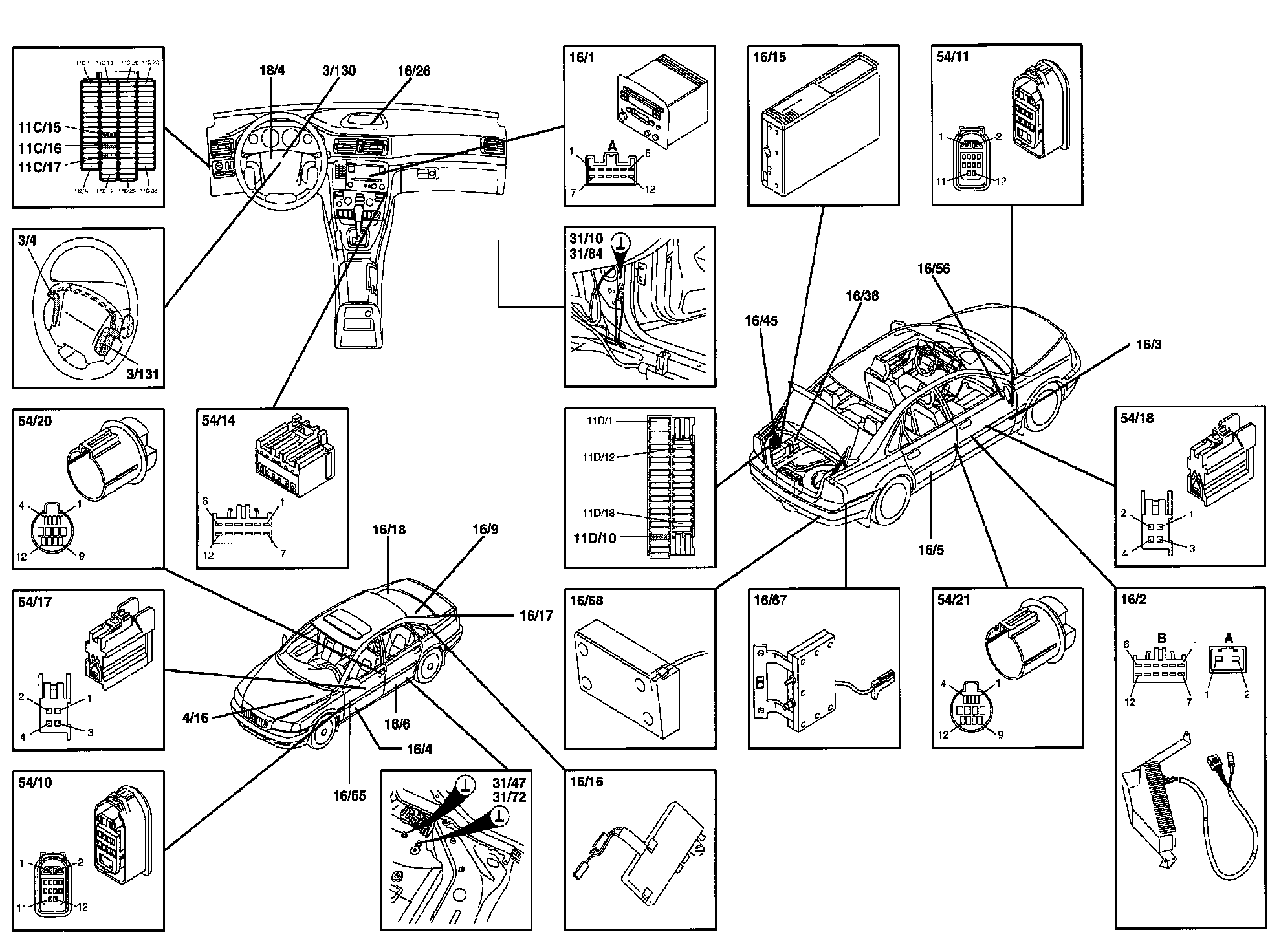

Component Location

Component I.D. List
3/4 Electrical Switch Module Cruise Control (SWS)
3/130 Electrical Switch Module Steering Wheel Levers (SWM)
3/131 Switch Audio/carphone
4/16 ABS Control Module
11C/1-38 Fuses In Fusebox Passenger Compartment
11D1-18 Fuses In The Relay/fusebox Cargo Compartment
16/1 Radio (AUM)
16/2 Amplifier
16/3 Loudspeaker, Right Front Door
16/4 Loudspeaker, Left Front Door
16/5 Loudspeaker Right Rear Door
16/6 Loudspeaker. Left Rear Door16/15 CD Changer
16/9 Window Antenna
16/16 Left Antenna Amplifier Window Antenna
16/17 Loudspeaker Parcel Shelf, Left Side
16/18 Loudspeaker Parcel Shelf Right Side
16/26 Dashboard Center Loudspeaker
16/36 TV Receiver
16/45 Control Module RTI
16/55 Treble Loudspeaker Left Front Door
16/56 Treble Loudspeaker Right Front Door
16/67 Antenna Amplifier Bumper
16/68 Antenna Bumper
18/4 Contact Reel
31/10 Ground Terminal Right-hand Side A Post
31/47 Ground Terminal Rear Seat Support Left Side 1
31/72 Ground Terminal Rear Seat Support Left Side 2
31/84 Ground Terminal Right-hand Side A Post
54/10 Connector, 12-pin Passenger Compartment Harness - Left Rear Door Harness)
54/11 Connector, 12-pin Passenger Compartment Harness - Right Front Door Harness)
54/14 Connector, 12-pin Passenger Compartment Harness - Amplifier Harness
54/17 Connector, 4-pin Left Front Door Cable Harness - Cable Harness Left Door Panel
54/18 Connector, 4-pin Right Front Door Cable Harness - Cable Harness Right Door Panel
54/20 Connector, 12-pin Passenger Compartment Harness - Left Rear Door Harness
54/21 Connector, 12-pin Passenger Compartment Harness - Right Rear Door Harness)
