Electrical Door Lock Rear


Electrical Door Locks Rear, Part 1 Of 2:

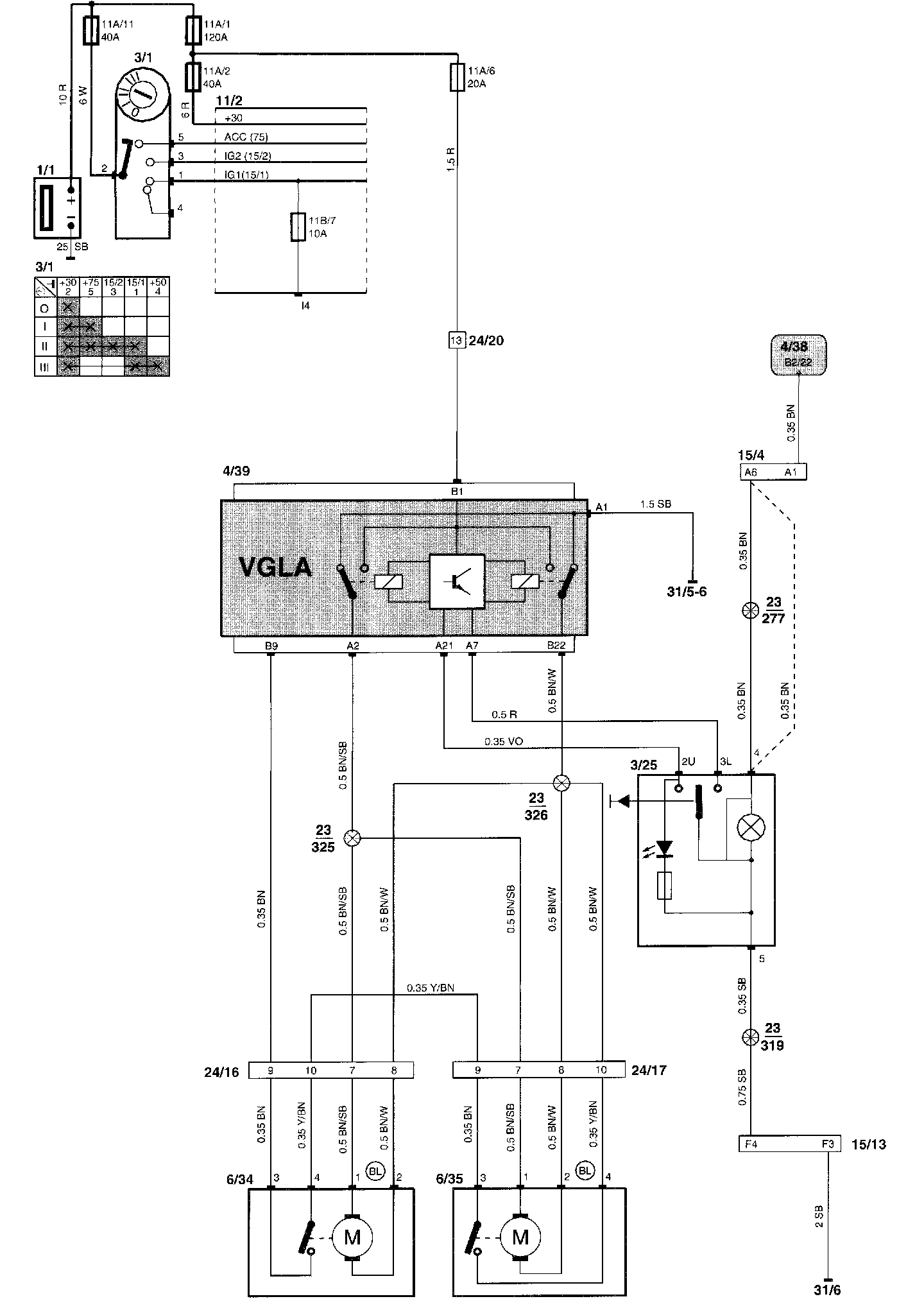

Wiring Diagram

Electrical Door Locks Rear, Part 2 Of 2:

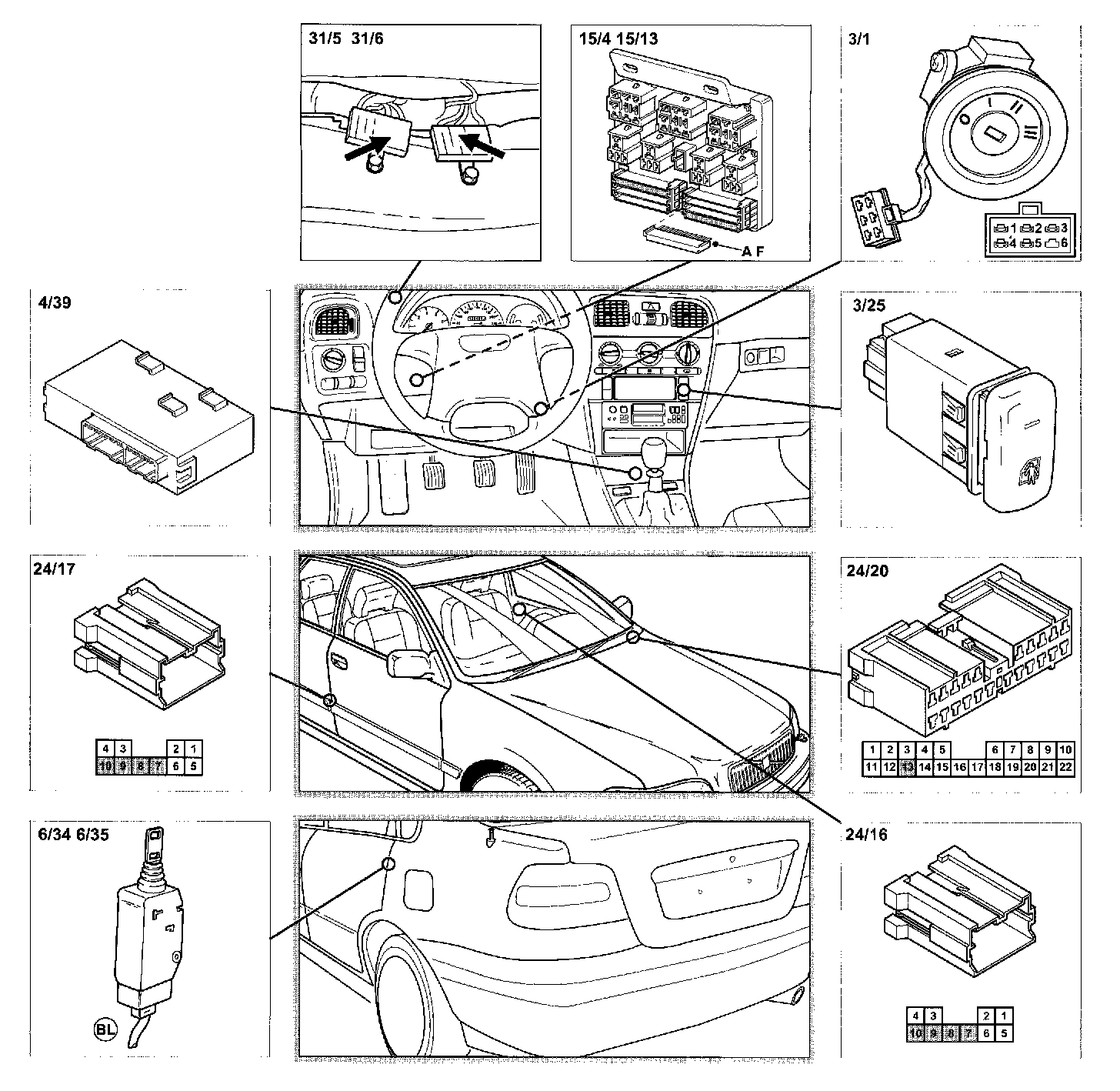

Component Locations

Diagram Legend can be found at "Vehicle : Diagrams : Diagram Information and Instructions : Component List." List of Components By Component Number
