Wiper/Washer, Windshield

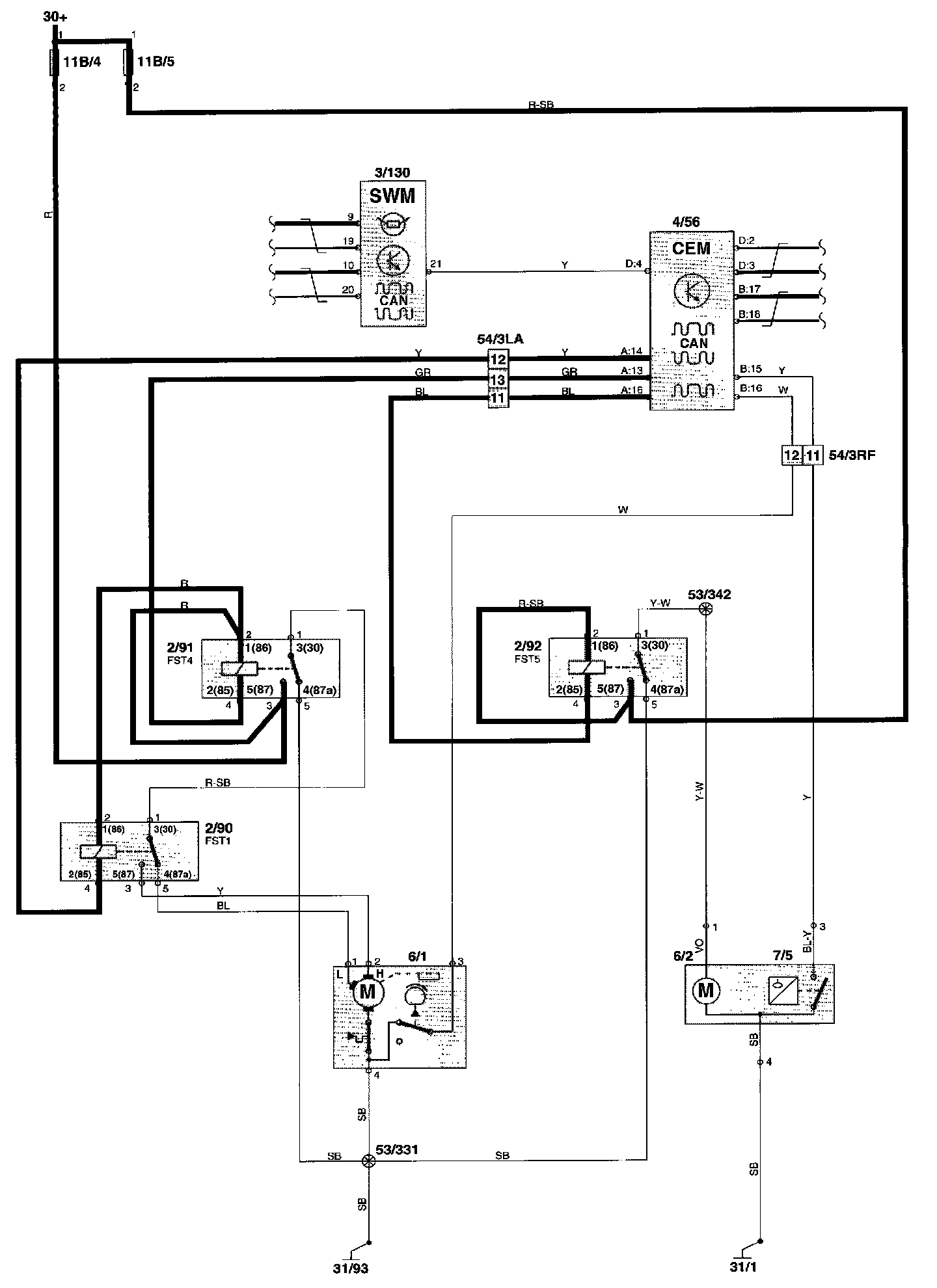

Wiring Diagram
Component Location
Component I.D. List
2/90 Relay Windshield Wiper Low/high Speed
2/91 Relay Windshield Wiper Intermittent
2/92 Relay Washer Motor
3/130 Electrical Switch Module Steering Wheel Levers (SWM)
4/56 Central Electronic Module (CEM)
6/1 Windshield Wiper Motor
6/2 Washer Motor
7/5 Washer Fluid Level Sensor
11B/1-21 Fuses In The Relay/fusebox Engine Compartment
31/1 Ground Terminal Right Wheel Arch
31/2 Ground Terminal Left Wheel Arch
31/93 Ground Terminal Left Wheel Arch
31/94 Ground Terminal Right Wheel Arch
31/95 Ground Terminal Left Wheel Arch
31/96 Ground Terminal Right Wheel Arch
54/3L Multi-connector In-car Harness - Engine Compartment Harness
54/3R Multi-connector In-car Harness - Engine Compartment Harness
