Auxiliary Power Outlet: Service and Repair

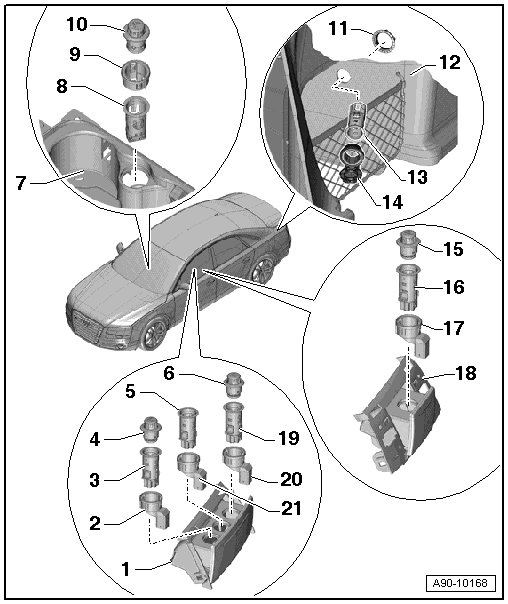

Cigarette Lighter, 12 Volt Outlet and 110 Volt Outlet (U13) Overview
Cigarette Lighter, 12V Outlet
1 Mount
• Depending on the vehicle equipment level.
• For the rear cigarette lighter and 12 volt socket.
2 Socket Illumination (L42)
• For the 12 V socket 3 (U19).
• Removing and installing, refer to=> [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
3 12 V Socket 3 (U19)
• Removing and installing, refer to=> [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
4 Blind Cover
• For the 12 V socket 3 (U19).
5 Rear Cigarette Lighter (U9)
• Removing and installing, refer to=> [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
6 Blind Cover
• For the 12 V socket 2 (U18).
7 Cupholder
• For the Cigarette lighter (U1).
8 Cigarette Lighter (U1)
• Removing and installing, refer to => [ Cigarette Lighter (U1) ] Cigarette Lighter (U1).
9 Cigarette lighter illumination (L28)
• For the Cigarette lighter (U1).
• Removing and installing, refer to => [ Cigarette Lighter (U1) ] Cigarette Lighter (U1).
10 Cigarette Lighter
11 Nut
• 2 Nm
12 Luggage Compartment Trim Panel
13 12V Outlet (U5)
• Removing and installing, refer to => [ Luggage Compartment 12 Volt Socket ] Luggage Compartment 12 Volt Socket.
• Removing and installing, refer to => [ 12 Volt Socket ] 12 Volt Socket.
14 Mount With Cover
• For the 12 V socket (U5).
15 Cigarette Lighter
16 Rear Cigarette Lighter (U9)
• Removing and installing, refer to => [ Rear Cigarette Lighter, Vehicles with Storage Compartment ] Rear Cigarette Lighter, Vehicles with Storage Compartment.
17 Rear Cigarette Lighter Illumination Bulb (L32)
• Vehicles with a storage compartment.
• Removing and installing, refer to => [ Rear Cigarette Lighter, Vehicles with Storage Compartment ] Rear Cigarette Lighter, Vehicles with Storage Compartment.
18 Storage Compartment
• Depending on the vehicle equipment level.
19 12V Socket 2 (U18)
• Removing and installing, refer to=> [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
20 Socket Illumination (L42)
• For the 12 V socket 2 (U18).
• Removing and installing, refer to=> [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
21 Rear Cigarette Lighter Illumination Bulb (L32)
• Vehicles with a mount.
• Removing and installing, refer to => [ Rear Cigarette Lighter or 12 Volt Socket ] Rear Cigarette Lighter or 12 Volt Socket.
12 volt socket, 110 volt socket - Vehicles With Long Wheel Base
1 Converter With Socket, 12V, 110V (U13)
• Removing and installing, refer to => [ Converter With Socket, 12 Volt - 110 Volt (U13) ] Converter With Socket, 12 Volt - 110 Volt (U13).
2 Washer
• Quantity: 4
3 Screw
• 1.2 Nm
• Quantity: 4
4 Right Mount
• For the 12 volt socket.
5 Blind Cover
6 12V Socket 2 (U18)
• Removing and installing, refer to => [ 12V Socket 2 (U18) ] 12V Socket 2 (U18).
7 Socket Illumination (L42)
• For the 12 V socket 2 (U18).
• Removing and installing, refer to => [ Socket Illumination Bulb, 12V Socket 2 (U18) ] Socket Illumination Bulb, 12V Socket 2 (U18).
8 Left Mount
• For the 110 volt socket.
